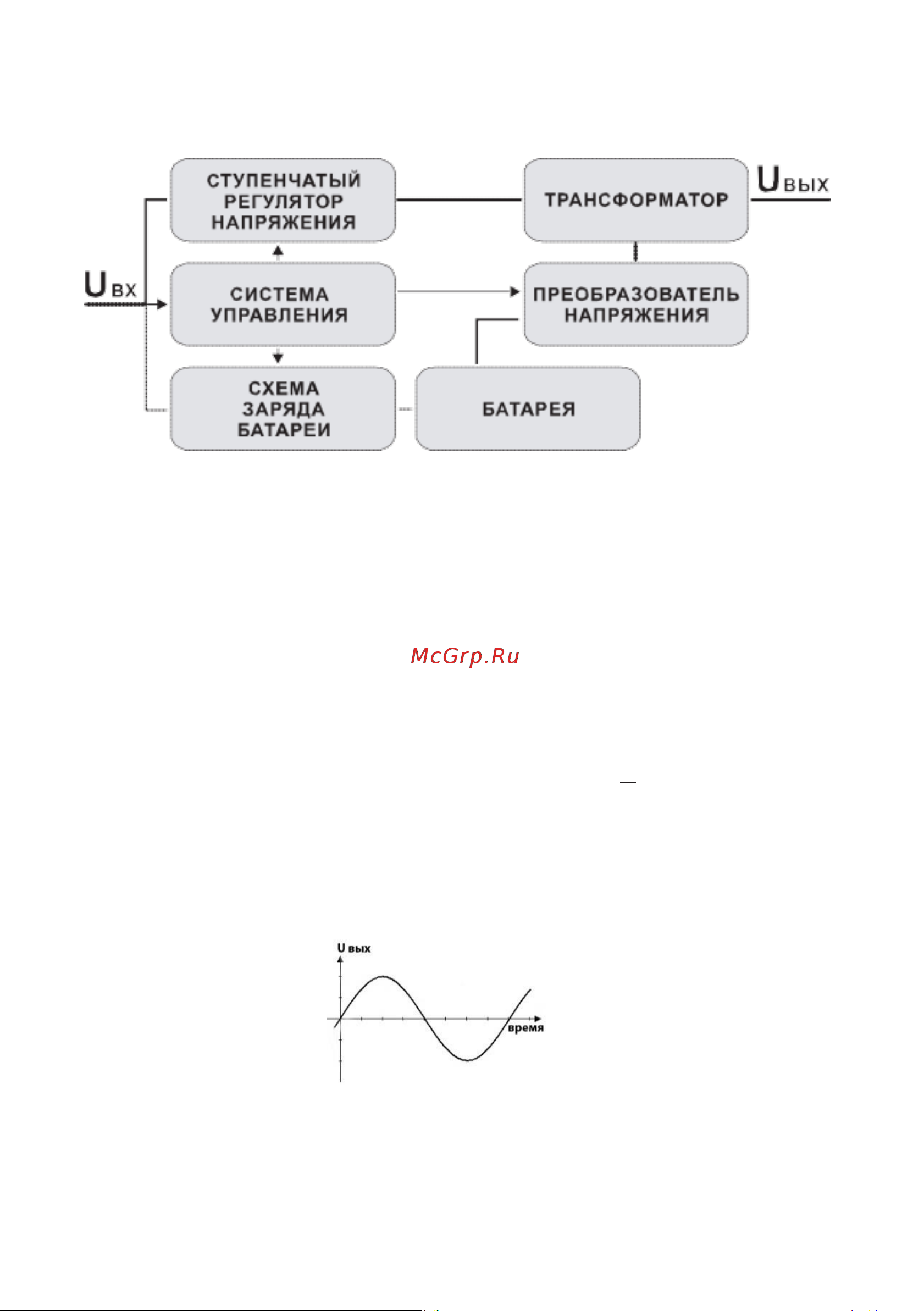

Структурная схема ИБП показана на рисунке (1):

Рис. 1

В состав ИБП входят: схема управления (СУ); ступенчатый регулятор

напряжения (СРН), трансформатор (Т), схема заряда (СЗ) в н е ш н е й

батареи, инверторный преобразователь напряжения

батареи в

переменное синусоидальное напряжение 220 В (ИПН). К ИБП

подсоединяется внешняя батарея (Б), которая приобретается отдельно.

При наличии сетевого (входного) напряжения (U вх.), СУ, анализируя

U вх. управляет работой СРН, который коммутирует выводы первичной

обмотки трансформатора и выходные цепи ИБП, ограничивая диапазон

изменения

выходного напряжения в пределах 220+8% В при изменении

напряжения сети в диапазоне 140-275 В. Если напряжение с е т и

выходит за границы указанного диапазона, или пропадает, СУ

переключает ИБП в инверторный режим работы от батареи, при этом на

выход

поступает синусоидальное напряжение (Рис.2). Если

батарея

разряжается ниже установленного предела, ИБП выключается.

Рис. 2.
