2. Введение

1.1

Структура ИБП

Высокопроизводительные цифровые ИБП данной серии с передовой двухъядерной технологией

управления DSP. ИБП данной серии подключается между питающей сетью и нагрузкой для

обеспечения высококачественного питания нагрузки. ИБП снабжен широтно-импульсной модуляцией

с двойным преобразованием (ШИМ) и цифровым сигнальным процессором (DSP), а его выходное

напряжение не зависит от входного напряжения, изменения частоты и помех основного питания.

На рис. 2-1 изображено функциональное устройство ИБП. Питание сети переменного тока поступает

от выключателя «RCB», передается на источник постоянного тока, а затем может в любое время

заряжать батарею от выключателя «BCB». В то же время, он подает питание на инвертор, который

может перевести это питание постоянного тока в питание переменного тока без питания сети. Если

питание сети отключено, то батарея может подавать резервное питание на нагрузку через инвертор.

В случае неисправности или перегрузки инвертора, он может подавать питание на нагрузку через

входной выключатель нагрузки SBCB и статический байпас SB с помощью байпаса переменного тока.

Также в случае необходимости ремонта или технического обслуживания ИБП, он может подавать

питание на нагрузку через внутренний выключатель ручного байпаса MBCB. Когда ИБП работает в

обычном режиме, все выключатели должны быть включены, кроме выключателя байпаса технического

обслуживания.

Примечание: ИБП имеют внешние выключатели батареи BCB. ИБП мощностью 80 ~ 300 кВА имеет

внутренний переключатель технического обслуживания, а ИБП мощностью 400 ~ 500 кВА - внешний

переключатель технического обслуживания.

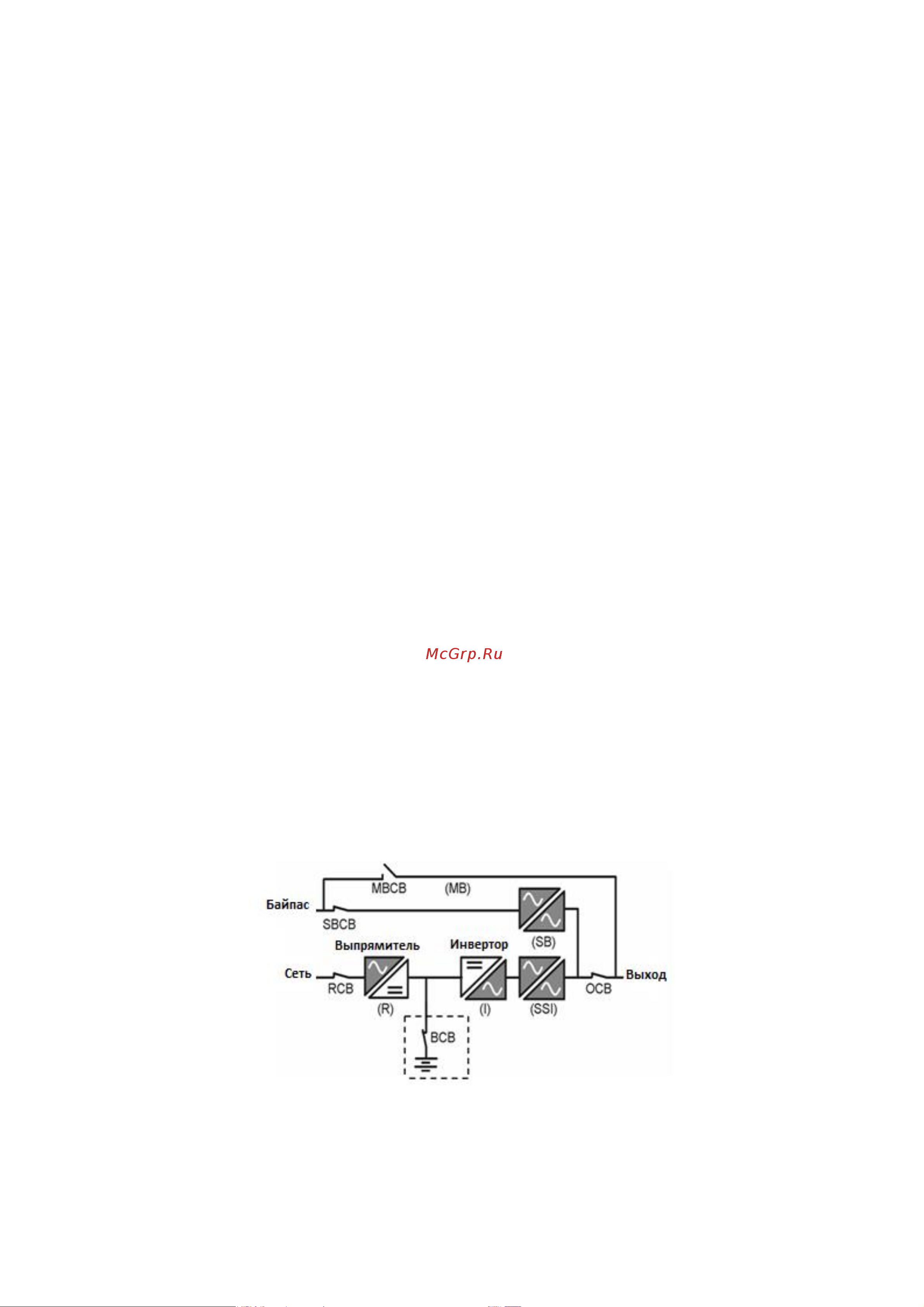

Рисунок 2-1: Функциональная блок-схема

ИБП
