Вывод 1: + 5 В (питание температурного

датчика)

Вывод 2: BAT-T (температура отдельной

батареи)

Выводы 3 ~ 8не используются.

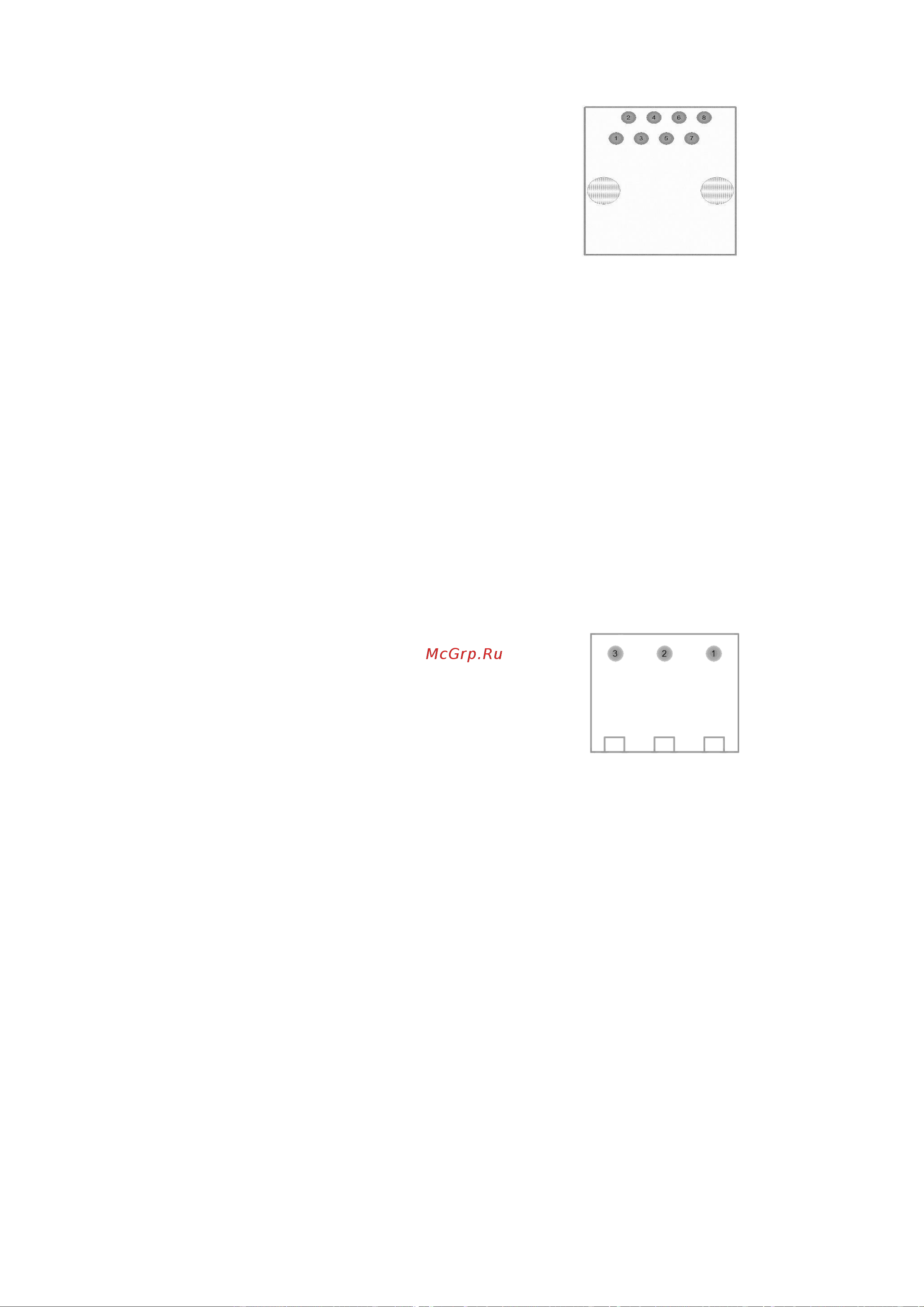

Рисунок 3-32: Расположение выводов

интерфейса температурного

датчика батареи

3.9.1

Коммутационные порты

Коммутационный порт RS232 обеспечивает последовательную передачу данных и

используется как порт для мониторинга.

Пользователи могут контролировать работу ИБП на компьютере через коммуникационный порт

RS232

. Порт RS485-1 используется для последовательной передачи данных и в качестве порта

программного обеспечения для фонового мониторинга. Пользователям достаточно

подключить модуль интерфейса связи напрямую к линии последовательной передачи данных.

Расположение выводов порта RS485-1 на рисунке 3-33.

Вывод 1: 485+

Вывод 2: 485-

Вывод 3: заземление блока питания

Рисунок3-33: Расположение выводов порта RS485-1

Порт RS485-2 используется для обеспечения последовательной коммуникации со всеми

устройствами в сети.

3.9.2

SNMP карта

ИБП имеет интерфейс связи с картой SNMP для осуществления удаленного управления ИБП

по сети.
