Назначение портов сухих контактов

Выходные сухие контакты используются для отслеживания режимов работы ИБП и сигнализации

неисправностей (см. таблицу 3-7). Каждый порт выходного сухого контакта может быть в

разомкнутом или замкнутом состоянии. В зависимости от необходимости пользователь выбирает

нормально замкнутый контакт либо нормально разомкнутый. Расположение выводов

интерфейсов сухих контактов показано на рисунке 3-34 и рисунке 3-35.

Вывод 1: нормально замкнутый контакт

Вывод 2:

совместное подключение входов

Вывод 3: нормально разомкнутый контакт

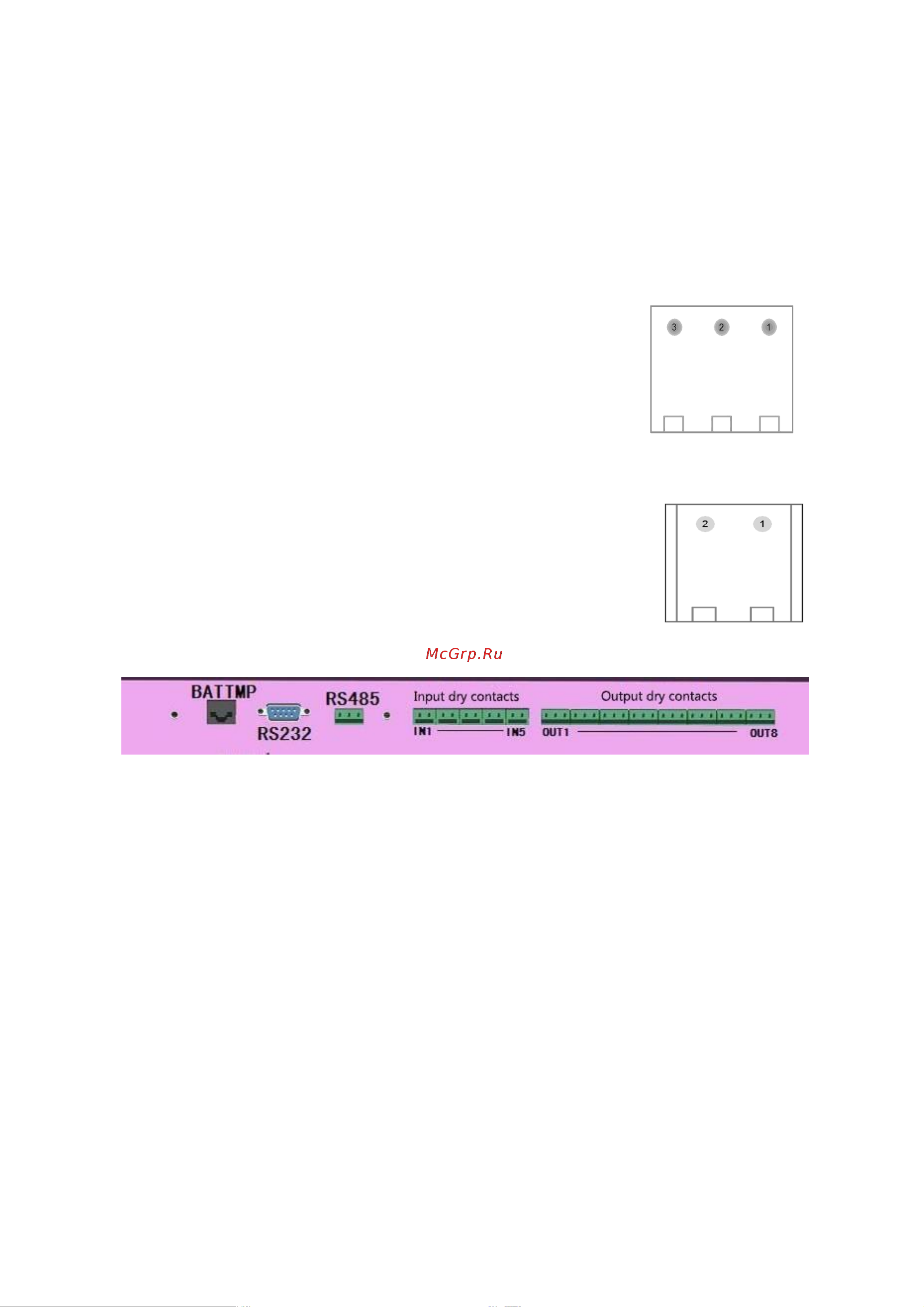

Рисунок 3-34 Расположение выводов

интерфейса сухих контактов

OUT 1 - 12

Вывод 1: питание + 12 В

Вывод 2: заземление блока питания

Рисунок 3-35: Расположение

выводов интерфейса сухих

контактов IN 1 - 5

Рисунок 3-36: Интерфейсы мониторинга

Входные порты сухих контактов: включение питания, выключение питания, выход байпаса и

аварийное отключение питания (EPO). Порты IN-1 и IN-2: замыкание сухого контакта,

включение питания, доступ к генератору (вспомогательный контакт), замыкание выключателя

батареи (вспомогательный контакт), замыкание байпаса внешнего обслуживания

(вспомогательный контакт), замыкание выключателя выхода (вспомогательный контакт) и

запуск тестирования (используется в режиме отладки). Для подключения используется

экранированный кабель. Если данная функция не нужна, отключайте входную клемму сухого

контакта. Расположение выводов интерфейсов сухих контактов показано на рисунке 3-35.
