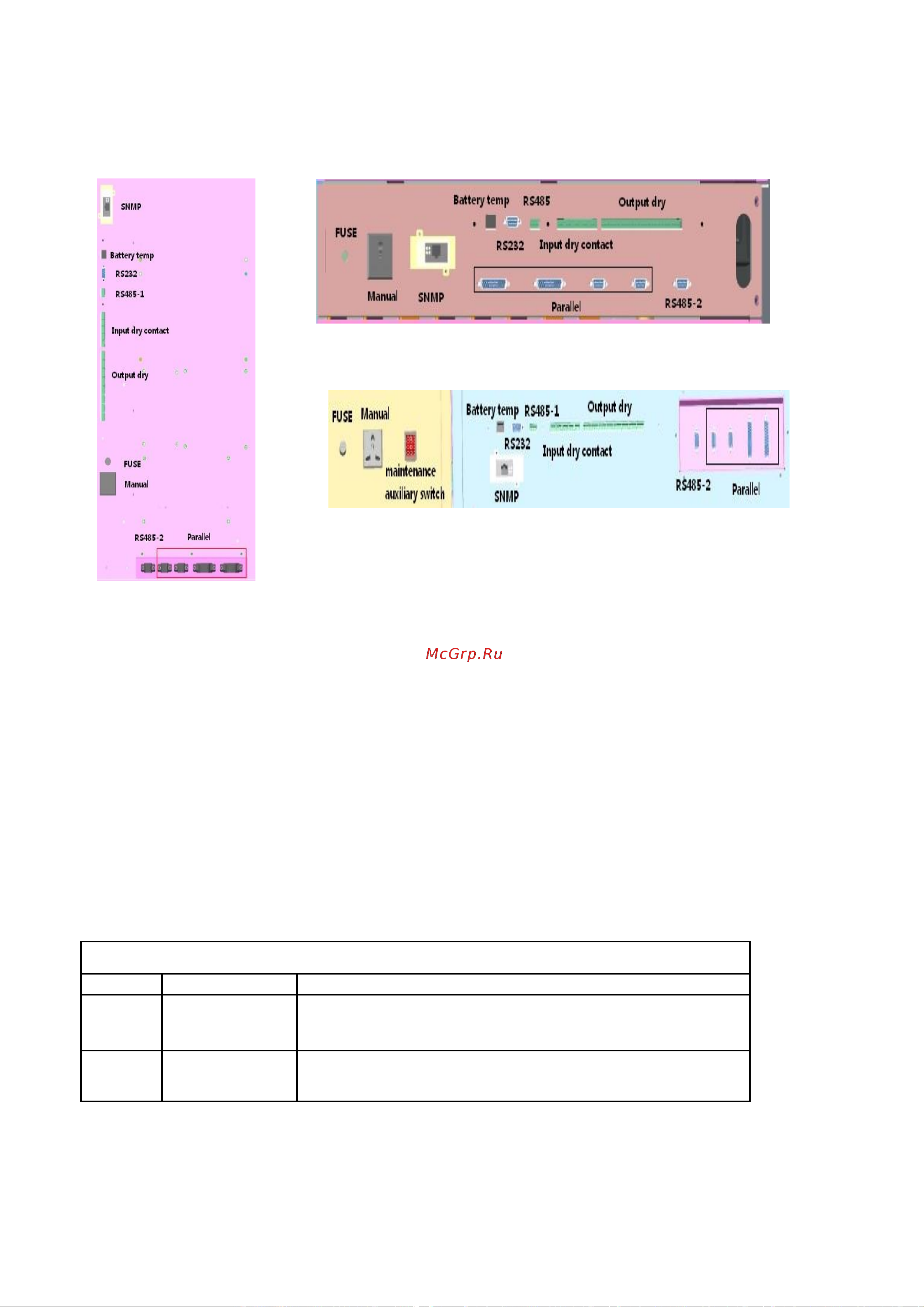

Рисунок 7-4: Модуль связи ИБП мощностью 200 ~ 300 кВА
Рисунок 7-5: Модуль связи ИБП мощностью 400 ~ 500 кВА
Рисунок 7-6: Модуль связи ИБП мощностью 80 ~ 160 кВА
7.3.2
Описания и подключение всех портов для адаптера iStars
порт NET
: сетевой порт Ethernet 10/100M, подключается к сетевому порту компьютера
Порт
UPS
: по последовательному порту RS232, подключается к порту RS232 ИБП (внешний
порт DB9)
Порт
DC9V
: Порт питания DC9V
Порт GPRS: Порт модуля коротких сообщений GPRS (порт DB9)
Индикатор Y/G/R: Светодиодный индикатор, 3 цвета
7.3.3
Описание светодиодных индикаторов
Таблица 7-3: Описание светодиодных индикаторов
Описание светодиодного
индикатора
Цвет
Значение
Описание
Красный
Световой
индикатор
неисправности
Красный индикатор мигает, если связь с ИБП прервана или
имеются другие неисправности системы.
Зеленый
Световой
индикатор
питания
Зеленый индикатор обычно горит после запуска и нормальной
работы ИБП
