2. Клеммы для подключения АКБ

2. Гнездо сетевого предохранителя

На задней панели блока ( ) расположены:рис.2

1. Входной разъем сети 220В

6. Светодиодный индикатор «РЕЗЕРВ»

1. Гнездо низковольтного предохранителя

4. Выходная розетка 220В

5. Светодиодный индикатор «ЗАРЯД»

3. Выключатель режима «РЕЗЕРВ» (преобразователя 220В)

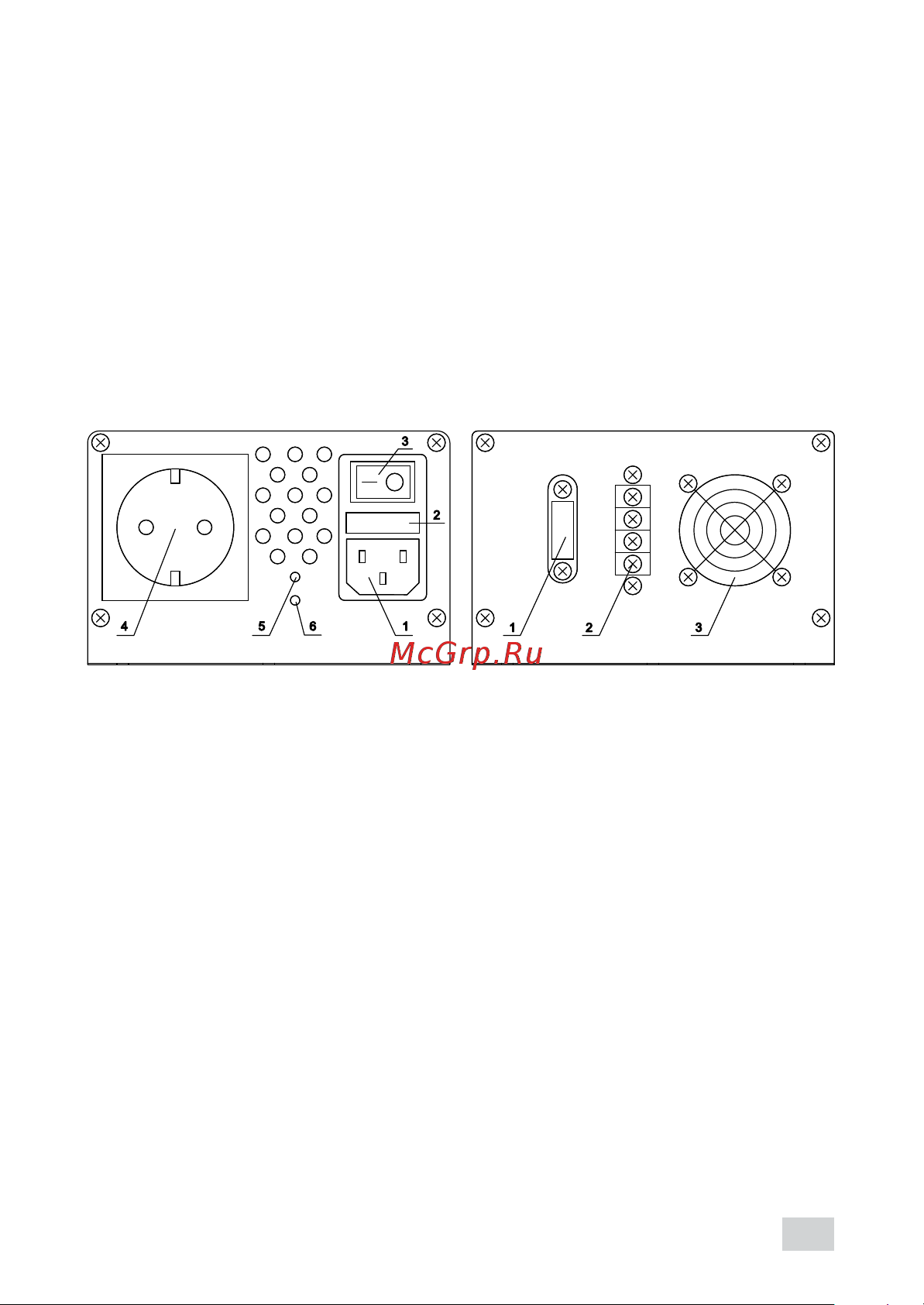

Рис. 1. Лицевая панель Рис. 2. Задняя панель

3. Вентилятор принудительного охлаждения

ИБП содержит в своем составе: устройство автоматического

заряда (ЗУ) внешней АКБ ,

преобразователь (инвертор) 12В(24В) - 220В 50Гц, устройство

автоматического переключения нагрузки, цепи защиты от

перегрузки, короткого замыкания, перегрева.

(в комплект не входит)

На приведена блок-схема внутреннего устройства ИБП.рис.3

На лицевой панели блока ( ) расположены:рис.1

Источник бесперебойного питания (ИБП) предназначен для

обеспечения бесперебойного питания электрооборудования

(в том числе котлов индивидуального отопления) требующего

для своей работы переменного напряжения 220В 50 Гц

синусоидальной формы при перебоях напряжения питающей

сети.

Устройство предназначено для использования внутри

сухих помещений, степень защиты от воды .

только

I20P

1. НАЗНАЧЕНИЕ

2. УСТРОЙСТВО ИЗДЕЛИЯ
