УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Конструктивно изделие выполнено в пластиковом корпусе (см. рис. 1). При открытой

крышке (см. рис. 2) осуществляется доступ к плате с установленными на ней

светодиодами «СЕТЬ», «ВЫХОД», «АКБ» (светодиоды видны и при закрытой крышке

сквозь прорези в корпусе); колодками «СЕТЬ», «ВЫХОД», «НАЛИЧИЕ СЕТИ», «АКБ»

и парой контактов «ПУСК». АКБ устанавливается в ниж

ней части корпуса изделия.

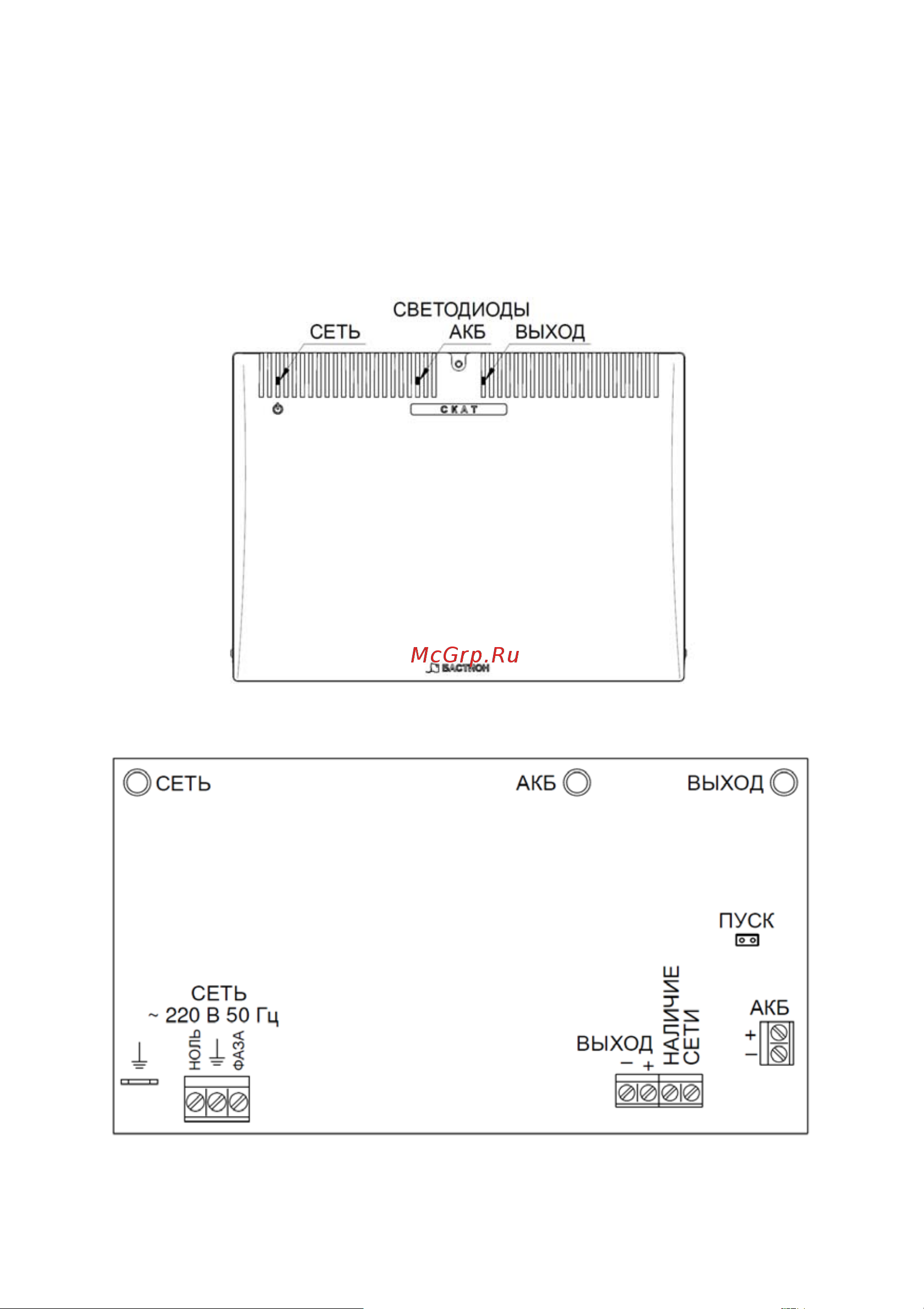

Рисунок 1 - общий вид изделия

Рисунок 2 - общий вид платы
