ПОДГОТОВКА К РАБОТЕ

 Проверить правильность произведенного монтажа в соответствии с

рисунком 2;

 последовательно соединить 2 АКБ перемычкой, входящей в комплект

поставки, как показано на рисунке 3;

 подключить перемычки АКБ к АКБ, соблюдая полярность;

ВНИМАНИЕ!

Все работы по монтажу и подключению АКБ и изделия следует

выполнять с соблюдением мер безопасности.

 замкнуть контакты «ПУСК»;

 убедиться, что индикаторы «ВЫХОД» и «АКБ» светятся непрерывно;

 подать сетевое напряжение;

 убедиться, что все индикаторы светятся непрерывно и напряжение на

нагрузке соответствует данным, указанным в табл. 1;

 отключить сетевое напряжение и убедиться, что изделие перешло на

резервное питание (индикатор «СЕТЬ» погас, индикаторы «ВЫХОД» и «АКБ»

прод

олжают светиться непрерывно), напряжение на нагрузке соответствует

данным, указанным в табл. 1;

 закрыть крышку корпуса и опломбировать ее при необходимости;

 подать сетевое напряжение (индикатор «СЕТЬ» вновь должен светиться

непрерывно).

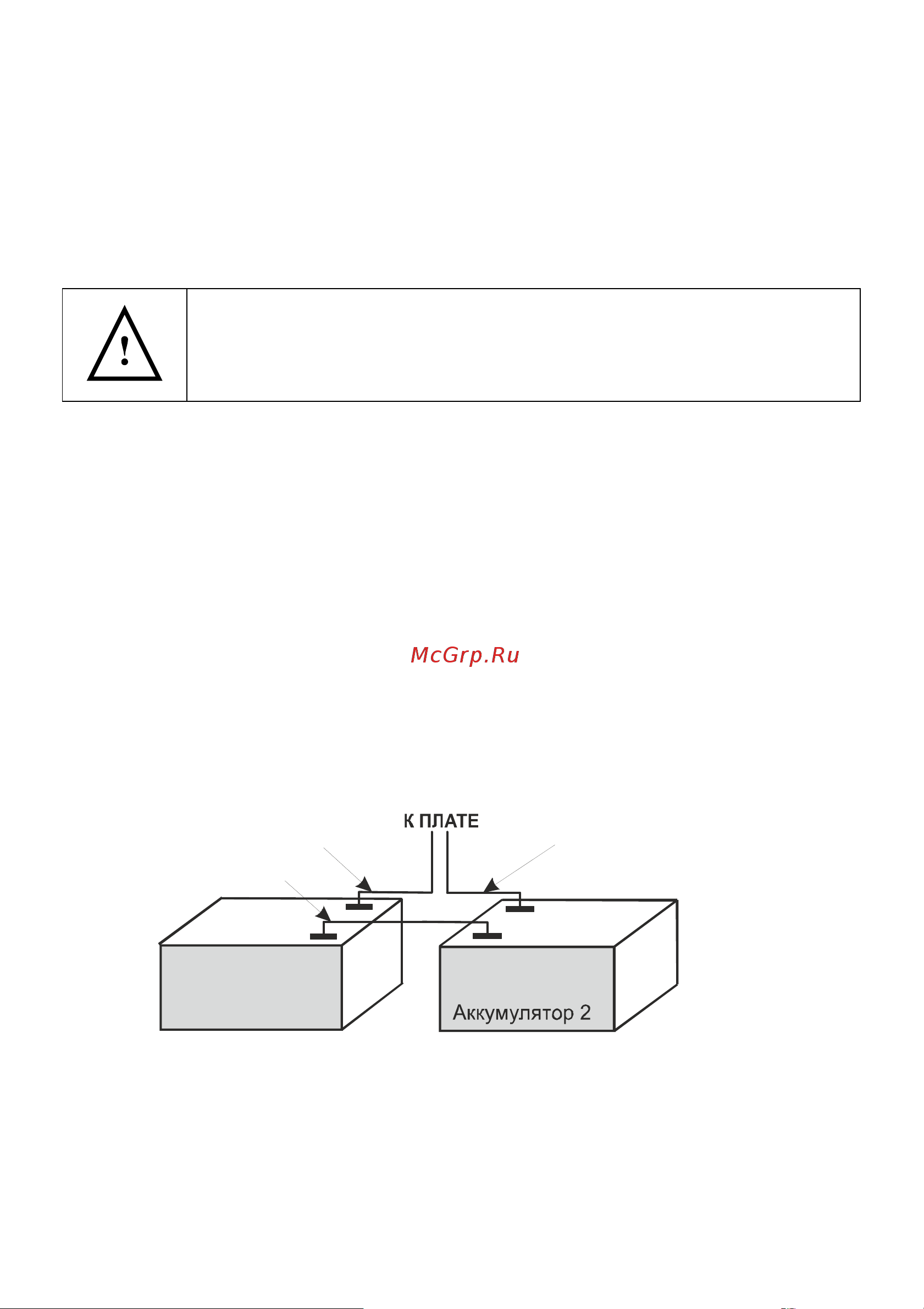

Аккумулятор 1

Перемычка

АКБ “+”

Перемычка

АКБ “-”

Перемычка

КРАСНЫЙ

Рисунок 3 – подключение АКБ
