УСТАНОВКА ИЗДЕЛИЯ В ТЕЛЕКОММУНИКАЦИОННЫЙ ШКАФ (19’’ СТОЙКУ)

Изделие рекомендуется устанавливать в 19" шкаф или стойку. По усмотрению

потребителя допускается установка вне шкафов на ровной горизонтальной

поверхности. В этом случае необходимо обеспечить необходимые зазоры для

нормальной вентиляции изделия.

Установка изделия в 19’’ стойку телекоммуникационного шкафа выполняется с

помощью двух монтажных кронштейнов (см. рисунок 4).

Закрепите монтажные кронштейны на корпусе изделия с двух сторон с помощью

винтов с потайной головкой как показано на рисунке 4 (кронштейны и винты входят в

комплект поставки).

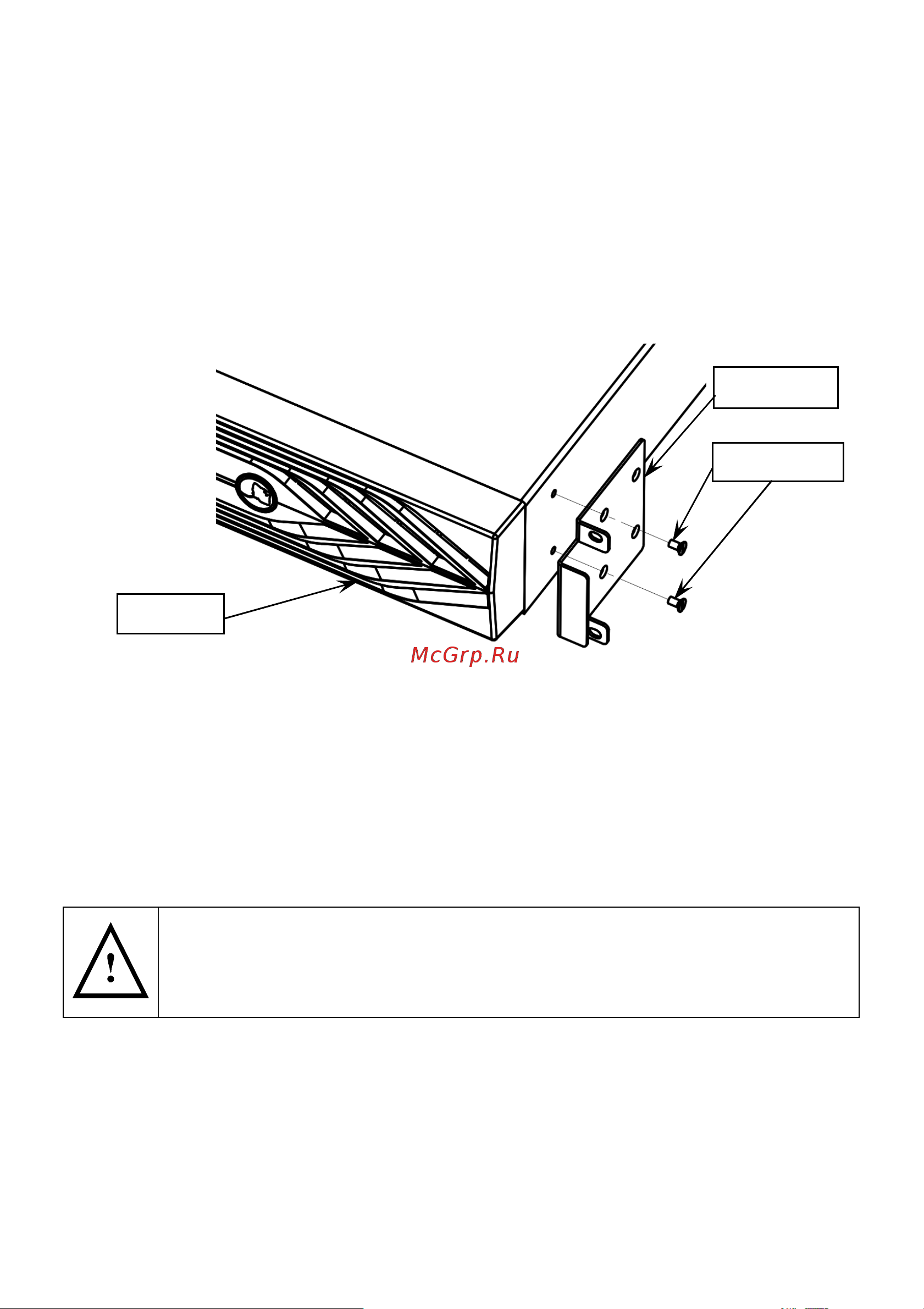

Рисунок 4 — Установка кронштейнов на корпус изделия

Разместите изделие в шкафу и закрепите его на передних стойках. Соедините винт

заземления изделия (см. рисунок 2) с контуром заземления телекоммуникационного

шкафа перемычкой заземления (в комплект поставки не входит).

УСТАНОВКА И МОНТАЖ АККУМУЛЯТОРНЫХ БАТАРЕЙ

ВНИМАНИЕ!

Все работы по монтажу и подключению АКБ и изделия следует

выполнять с соблюдением мер безопасности.

Разместите на нижних полках шкафа или в специально отведенном для этого месте

шесть аккумуляторных батарей 12 В (в комплект поставки не входят и

приобретаются отдельно) и выполните, соблюдая полярность, их последовательное

соединение при помощи перемычек, входящих в комплект поставки (см. рисунок 5).

После монтажа все клеммы АКБ следует накрыть пыльниками для изоляции (входят

в комплект поставки).

Кронштейн

Изделие

Винты М4х8
