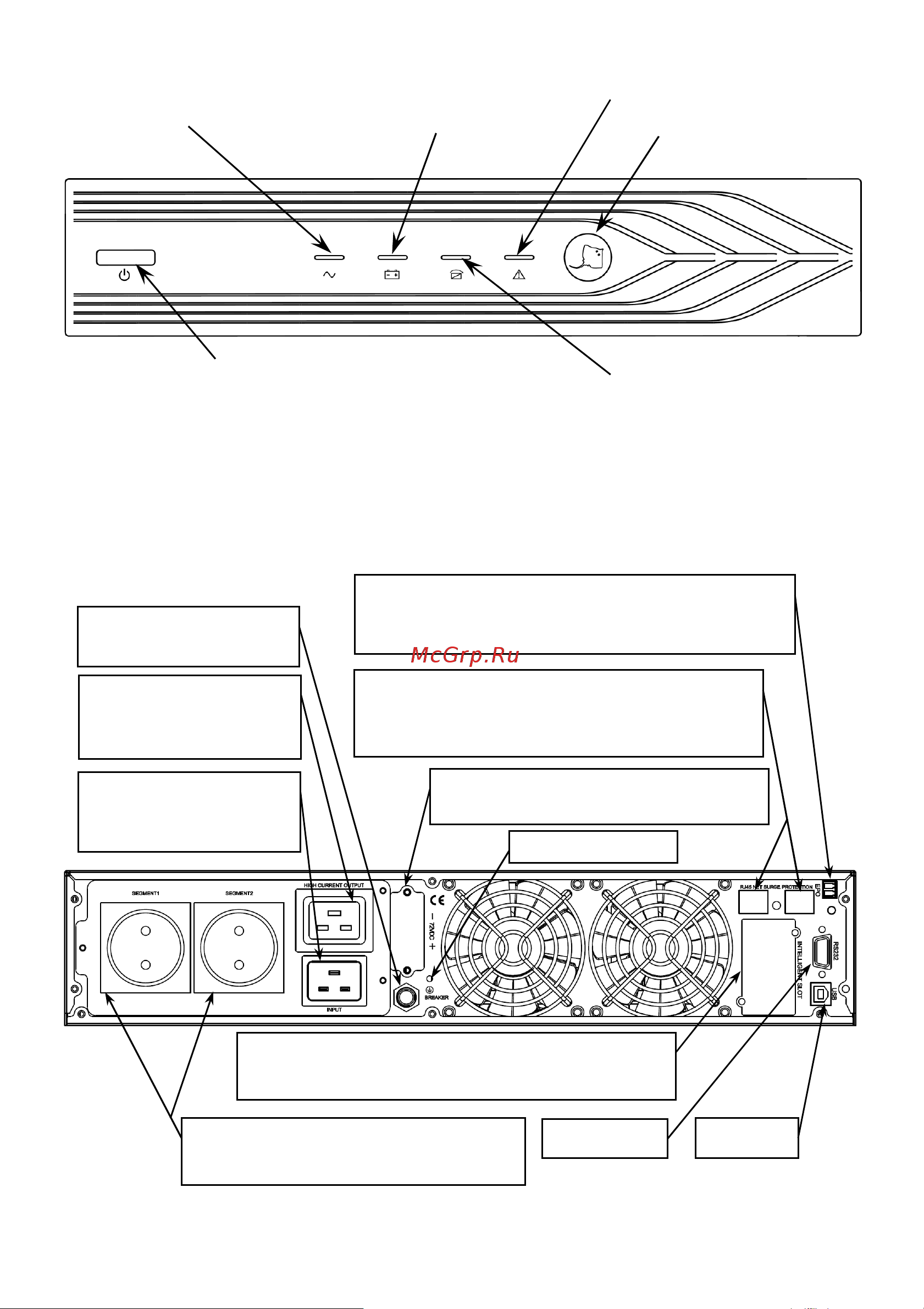

Рисунок 1 – Общий вид передней панели изделия.

На задней панели изделия расположены: входной и выходные разъемы, разъем

для подключения внешней аккумуляторной батареи, кнопка сброса срабатывания

защиты по току (срабатывание защиты происходит при превышении уровня входного

тока выше допустимого), вентиляторы охлаждения и разъемы коммутационных

портов (см. рисунок 2).

Рисунок 2 – Общий вид задней панели изделия.

Кноп

ка сброса защиты

по току

Внутренний слот для установки модуля SNMP

или релейного модуля (защищен заглушкой)

Контакты для подключения устройства

удаленного аварийного отключения выходного

напряжения (EPO)

Разъемы RJ45 для сетей стандарта 10

Base-T или факс-модемов (с защитой от

всплесков)

Разъем для подключения внешней

АКБ (защищен заглушкой)

Порт

232

Порт

USB

Розетки выходов «SEGMENT 1» и

«SEGMENT 2»

Розетка выхода для

подключения нагрузки

большой мощности

Вилка входная для

подключения сетевого

электропитания

Винт заземления

Индикатор «БАЙПАС»

Кнопка

включения/выключения

Индикатор «ИНВЕРТОР»

Индикатор «АКБ»

Индикатор «ВНИМАНИЕ!»

Индикатор «SKAT»
