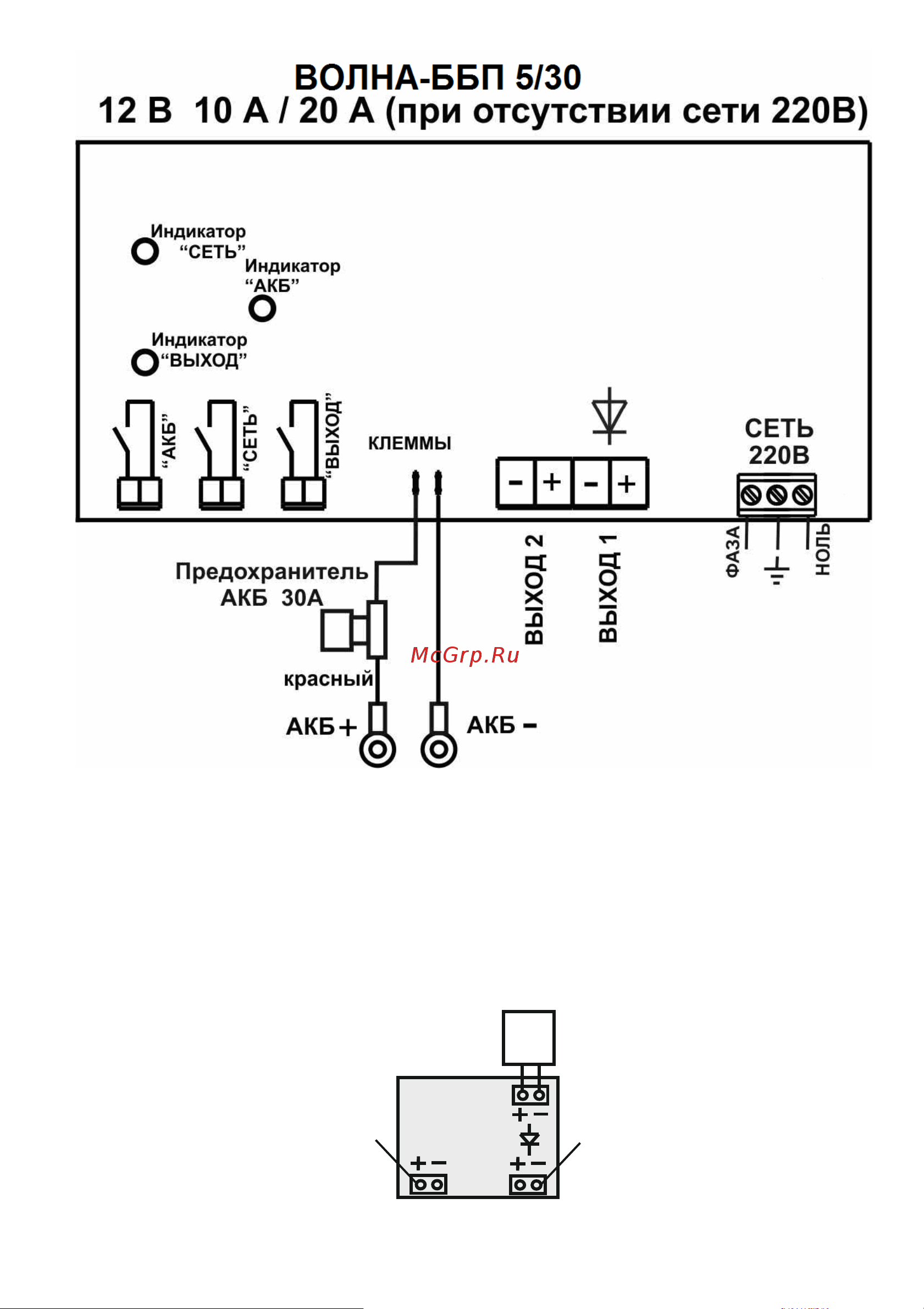

Рисунок 1 - Вид изделия с открытой крышкой (схема подключения)

При наличии напряжения питающей сети (режим заряда АКБ) происходит

заряд АКБ и питание дополнительной нагрузки. Индикатор «СЕТЬ» (белый) светится

и указывает на наличие напряжения питающей сети. Индикатор «ВЫХОД» (зеленый)

светится и указывает на наличие выходного напряжения. Индикатор «АКБ»

(оранжевый) светится ровным светом и указывает на наличие исправной АКБ.

Контакты информационных выходов «СЕТЬ», «АКБ» и «ВЫХОД» (в формате «сухие

контакты реле») замкнуты.

ВЫХОД 2

АКБ

ВЫХОД 1

Рисунок 2 – Схема использования изделия в качестве зарядного устройства для АКБ
