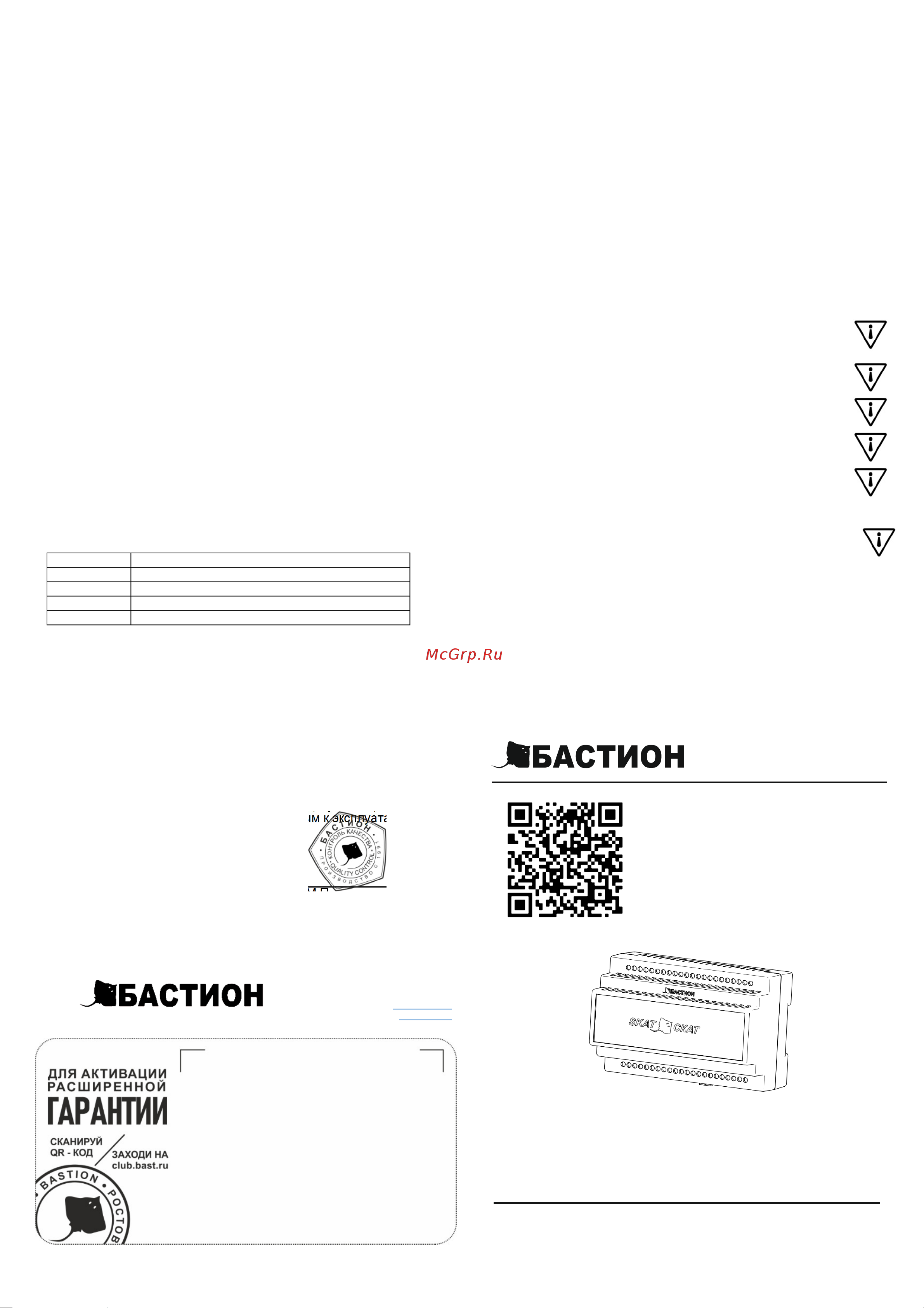

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Наименование:

Источник вторичного электропитания резервированного

серии «SKAT-DIN (СКАТ ИБП-DIN)»

Дата выпуска «_____» __________ 20__ г.

соответствует требованиям конструкторской документации,

государственных стандартов и признан годным к эксплуатации.

Штамп службы

контроля качества

ОТМЕТКИ ПРОДАВЦА

Продавец: ____________________________________________

Дата продажи: «_____» ________ 20__г. М.П

ОТМЕТКИ О ВВОДЕ В ЭКСПЛУАТАЦИЮ

Монтажная организация: _______________________________

Дата ввода в эксплуатацию: «_____» ________ 20__г. М.П

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

SKAT-DIN

(СКАТ ИБП-DIN)

изготовитель

а/я 7532, Ростов-на-Дону, 344018

(863) 203-58-30

bast.ru — основной сайт

skat-ups.ru — интернет-магазин

отдел продаж: sales@bast.ru

тех. поддержка: 911@bast.ru

горячая линия: 8-800-200-58-30

ИСТОЧНИКИ

ВТОРИЧНОГО

ЭЛЕКТРОПИТАНИ

РЕЗЕРВИРОВАННЫЕ

Благодарим Вас за выбор нашего источника вторичного

электропитания резервированного SKAT-DIN (СКАТ ИБП-DIN).

МЕРЫ БЕЗОПАСНОСТИ

Перед установкой и подключением источника вторичного

электропитания резервированного SKAT- DIN (СКАТ ИБП -

DIN) (далее по тексту - изделие), необходимо изучить данное

руководство, несоблюдение рекомендаций которого может

привести к потере работоспособности изделия и утрате

гарантийных обязательств.

Монтаж и демонтаж изделия должен производиться

квалифицированным специалистом.

Монтаж и обслуживание изделия производить при полном

отключении сети 220 В.

Провода, подводящие сетевое напряжение должны иметь

двойную изоляцию и сечение не менее 0,75 кв. мм.

Запрещается: разбирать изделие, а также открывать

крышку корпуса изделия при наличии питания сети.

Запрещается: эксплуатация изделия при наличии в

воздухе токопроводящей пыли и агрессивных веществ

(паров кислот, щелочей и т. п.).

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Изделие SKAT-DIN (СКАТ ИБП-DIN) предназначено для

электропитания РЭА номинальным напряжением 12(24) В. Область

применения - обеспечение бесперебойным питанием систем охранно-

пожарной сигнализации, устройств автоматики, телекоммуникационного

оборудования и др.

Изделие обеспечивает:

• питание нагрузки постоянным напряжением согласно таблице

технических характеристик;

• заряд аккумуляторной батареи при наличии питающей сети;

• автоматический переход на резервное питание от

аккумуляторной батареи при отключении электрической сети;

• защиту от переполюсовки АКБ;

• индикацию наличия сетевого напряжения посредством

светодиодного индикатора СЕТЬ (при наличии);

• индикацию наличия выходного напряжения посредством

светодиодного индикатора ВЫХОД.

КОМПЛЕКТ ПОСТАВКИ

Наименование

Количесво

Источник

SKAT

DIN

(СКАТ ИБП

DIN)

шт.

Комплект перемычек

1 компл.

Руководство по эксплуатации

экз.

Тара упаковочная

шт.

По отдельному заказу может быть осуществлена поставка

герметичных свинцово-кислотных АКБ 12 В требуемой емкости и

тестер ёмкости АКБ.

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие выполнено в пластиковом корпусе, предназначенном для

установки на DIN-рейку. Изделие имеет колодки для подключения

сети, нагрузки и АКБ, и светодиодные индикаторы, индицирующие

наличие сетевого и выходного напряжения.

ОПИСАНИЕ РАБОТЫ

При наличии напряжения питающей сети происходит питание

нагрузки и заряд аккумуляторной батареи (режим ОСНОВНОЙ), при

отключении напряжения питающей сети происходит

автоматический переход на резервное питание от аккумуляторной

батареи (режим РЕЗЕРВ). Светодиодный индикатор «ВЫХОД»

светится при наличии выходного напряжения. Ток нагрузки должен

соответствовать значению, указанному в таблице технических

характеристик.

УСТАНОВКА

Изделие крепится на DIN-рейку, либо любую вертикальную

поверхность в месте с ограниченным доступом посторонних лиц.

Место установки изделия должно обеспечивать свободное, без

натяжения, размещение кабелей подключения сети и нагрузки.

ПОДКЛЮЧЕНИЕ И ПОДГОТОВКА К РАБОТЕ

• Проверить правильность подключения нагрузки и подать

напряжение сети;

• убедиться, что индикатор ВЫХОД светится, а напряжение на

клеммах колодки ВЫХОД соответствует заявленному в таблице

технических характеристик;

• подключить перемычки от колодки АКБ к клеммам внешней

АКБ, соблюдая полярность;

• отключить питание сети – изделие перейдёт на питание от АКБ

(индикатор ВЫХОД должен продолжать светиться);

• снова подать напряжение сети – изделие готово к работе.

Формат А6

ФИАШ.

430600.162

ЭТ
