УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Конструктивно изделие представляет собой плату, размещённую в пластиковом

корпусе (см. рис. 1). При открытой крышке (см. рис. 2) осуществляется доступ к плате

с установленными на ней светодиодами «СЕТЬ», «ВЫХОД», «АКБ» (светодиоды

видны и при закрытой крышке сквозь прорези в корпусе); колодками «СЕТЬ»,

«ВЫХОД», «АКБ», «НАЛИЧИЕ СЕТИ» и парой контактов «ПУСК». АКБ

станавливаются в нижней части корпуса изделия.

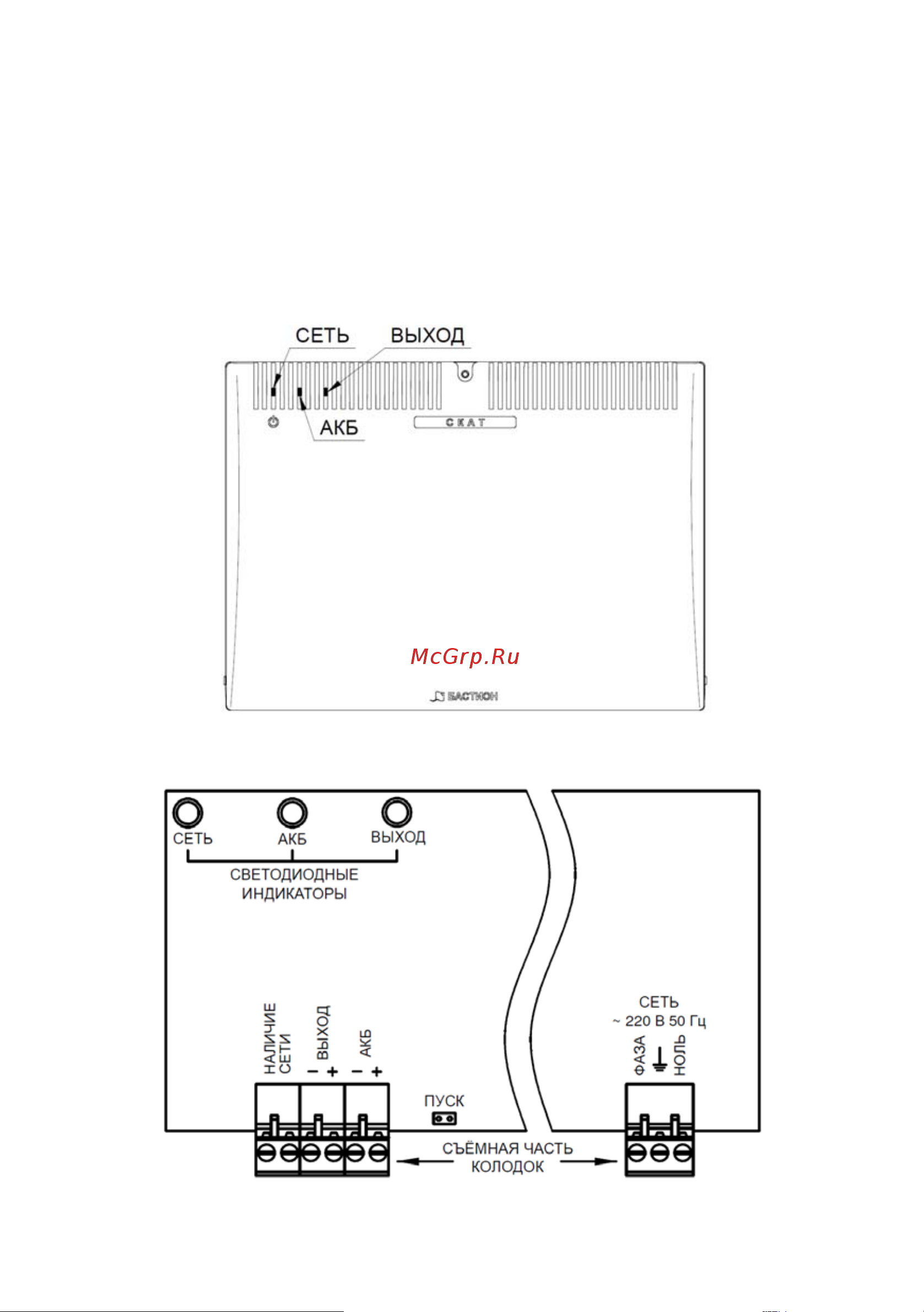

Рисунок 1 - Общий вид изделия

Рисунок 2 - Общий вид платы
