СОДЕРЖАНИЕ ДРАГОЦЕННЫХ МЕТАЛЛОВ И КАМНЕЙ

Изделие драгоценных металлов и камней не содержит.

КОМПЛЕКТ ПОСТАВК

Наименование Количество

Источник СКАТ-2400М DIN 1 шт.

Комплект перемычек 1 компл.

Руководство по эксплуатации 1 экз.

Тара упаковочная 1 шт.

По отдельному заказу может быть осуществлена поставка следующих изделий:

 герметичные свинцово-кислотные аккумуляторы номинальным

напряжением 12 В, емкостью 4,5—7 Ач;

 «Тестер емкости АКБ SKAT-T-AUTO» для оперативной диагностики

работоспособности аккумулятора (код товара 254, изготовитель -

«БАСТИОН»).

УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Конструктивно изделие представляет собой плату, размещённую в пластиковом

корпусе (см. рис. 1), предназначенном для установки на DIN-рейку. На плате

расположены выходная колодка, сетевая колодка, колодка для подключения АКБ и

разъем с контактами НАЛИЧИЕ СЕТИ типа «открытый коллектор» (далее по тексту -

ОК). На печатной плате также расположены индикаторы СЕТЬ, АКБ и ВЫХОД,

свид

етельствующие о состоянии работы изделия.

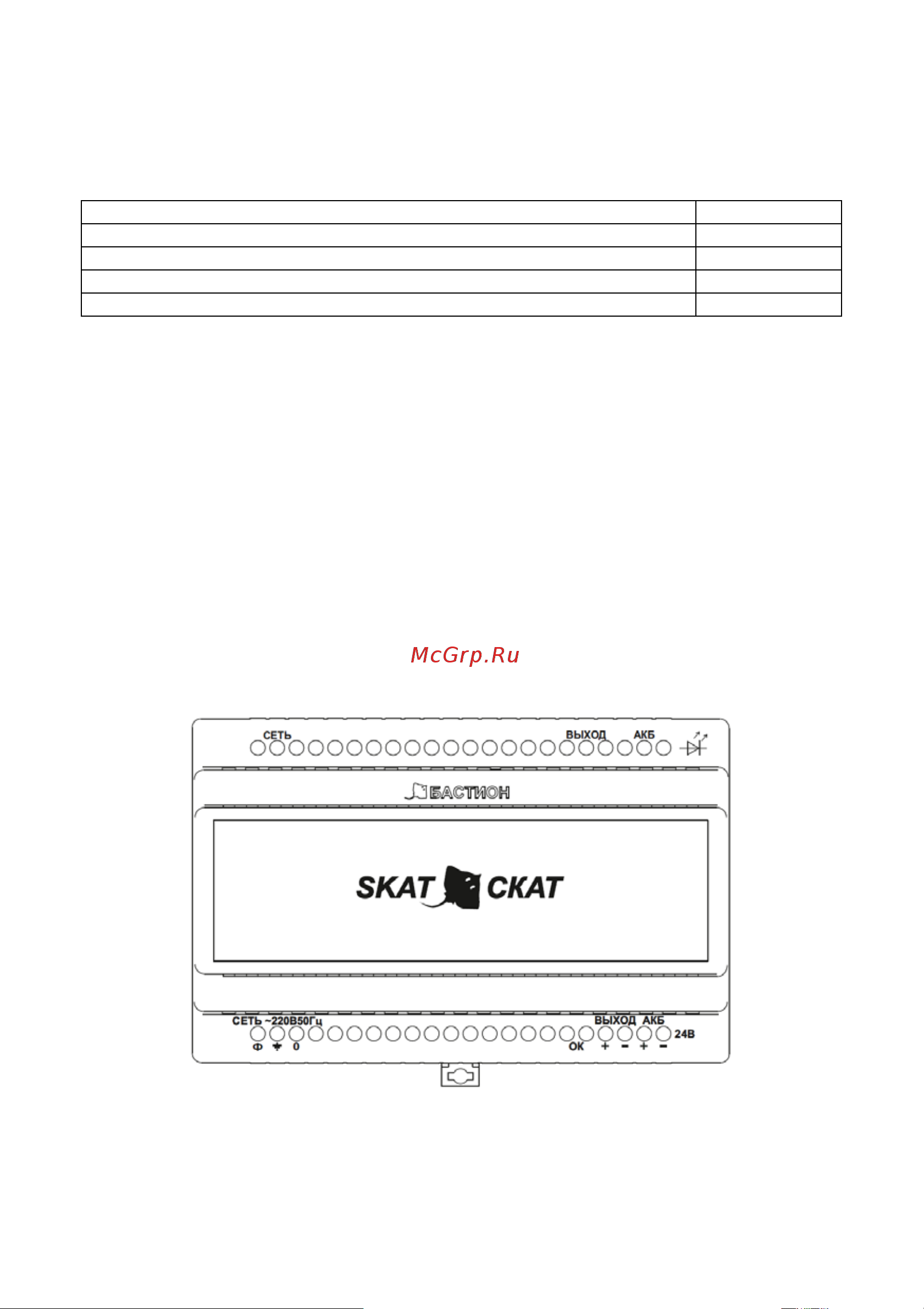

Рисунок 1 - общий вид изделия

ОПИСАНИЕ РА

БОТЫ

РЕЖИМ «ОС

НОВНОЙ»

При наличии напряжения питающей сети в соответствии с п. 1 таблицы 1

осуществляется питание нагрузки и заряд АКБ. Индикатор СЕТЬ светится и

указывает на наличие напряжения питающей сети. Контакты ОК замкнуты.

4 ФИАШ.436234.620 РЭ-1 Формат А5
