Произвести по

дключение соединительных линий к клеммам изделия (см. рис.1) в

следующей последовательности:

 подключить провода сети 220 В 50 Гц к соответствующим контактам сетевой

колодки с соблюдением фазировки;

 подключить провода нагрузки к соответствующим контактам выходных

колодок «Выход 1 ~24 В» (колодки «Выход 1 ~24 В» и «Выход 2 ~24 В»

запараллелены) и «Выход 220 В» с соблюдением фазировки (мощность

нагру

зки не должна превышать значений указанных в п. 5 - 7 таблицы 1);

 подключить, при необходимости, внешние устройства автоматики или

внешние цепи индикации к выходам типа открытый коллектор «ОК1» и «ОК2»

(см. рис. 3);

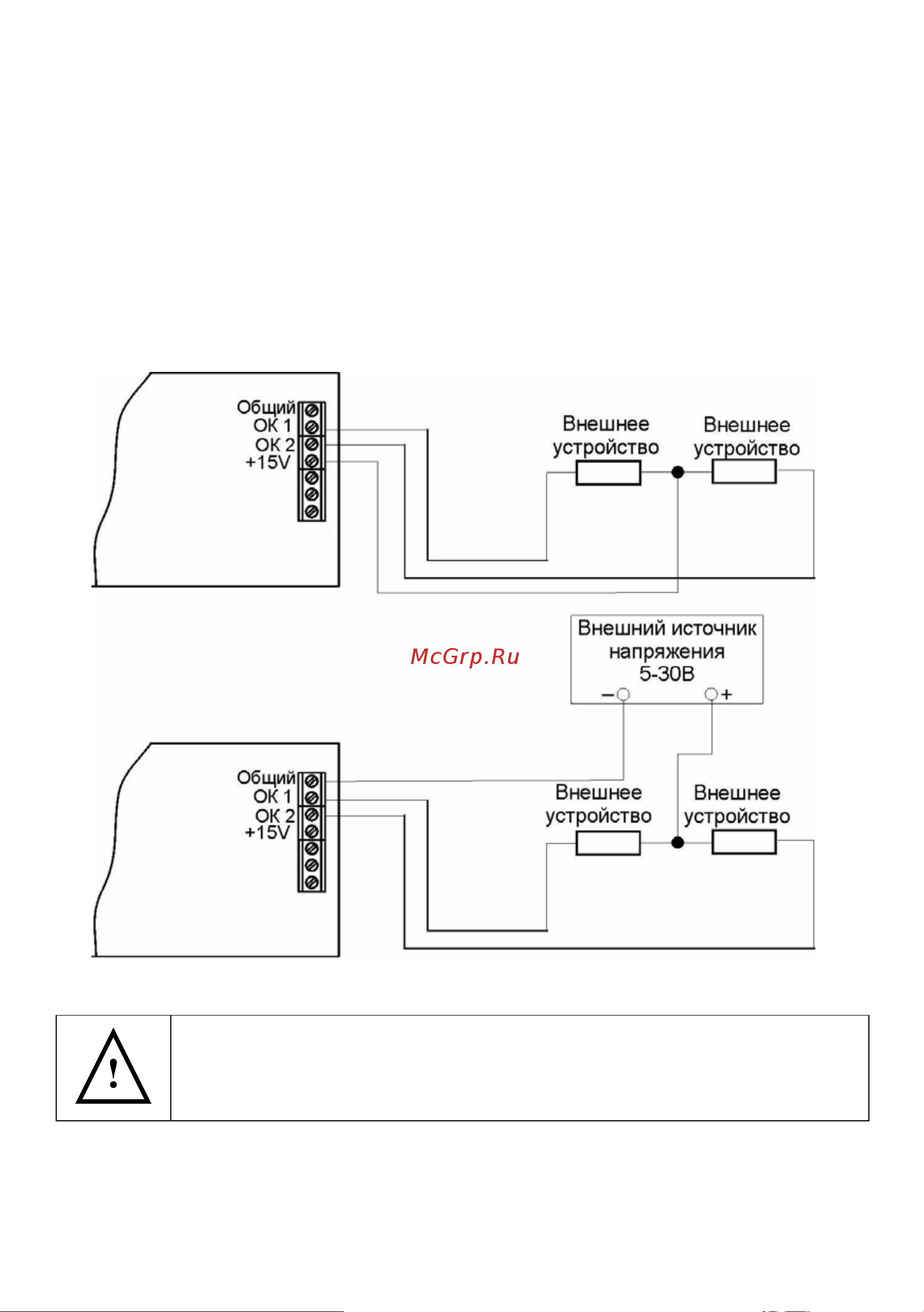

Рис

унок 3 - Схема подключения внешних устройств автоматики или внешних цепей

индикации к выходам «ОК

1» и «ОК2»

ВНИМАНИЕ!

Чер

ез релейные выходы ОК1 и ОК2 должен протекать ток не более

150 мА

 соблюдая полярность, подключить АКБ — провод красного цвета к клемме

«ПЛЮС» одного аккумулятора, провод черного цвета к клемме «МИНУС»

другого аккумулятора (см. рис. 4 а)).
