ОПИСАНИЕ РАБОТЫ

В основном режиме работы питание изделия осуществляется от сети 220 В, 50 Гц,

а в режиме резерва — от АКБ с номинальным напряжением 24 В. Для полного

отключения изделия (перевода его в состояние консервации) необходимо:

извлечь из колодки платы коммутации держатель с предохранителем сетевым,

отсоединить АКБ (см. рис. 1).

ВНИМАНИЕ!

При отключении изделие от сети путем изъятия держателя с

«Предохранителем сетевым» из сетевой колодки изделие

автоматически перейдет в режим резервного питания от АКБ. Для

полного выключения изделия необходимо отсоединить АКБ.

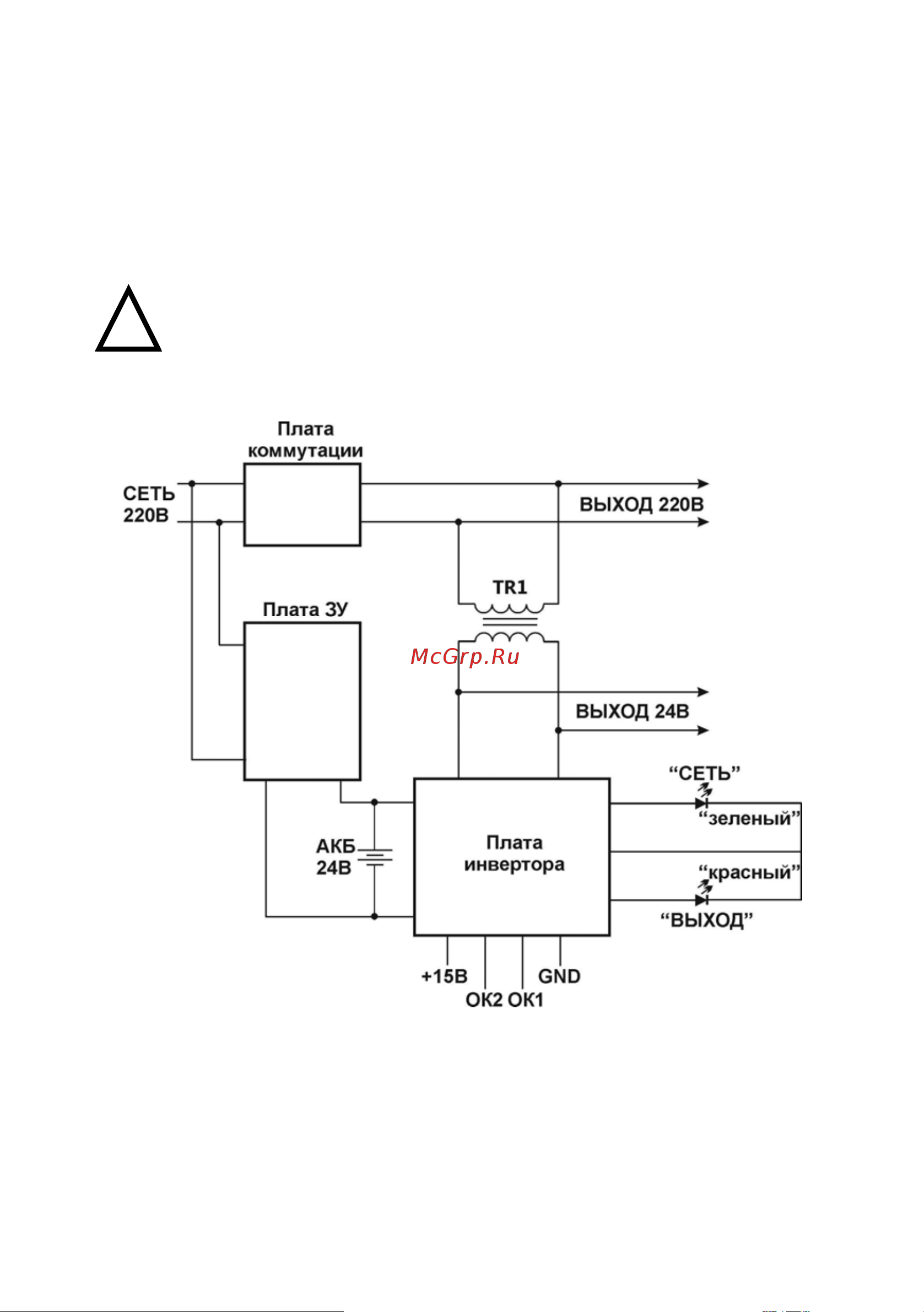

Рисунок 2 - Структурная схема изделия SKAT-V.24/220AC

РЕЖИМ «ОСНОВНОЙ»

При наличии напряжения питающей сети в пределах 187 — 242 В, нагрузка

«ВЫХОД 220В» питается от сети 220 В непосредственно, а нагрузка «ВЫХОД 24В»

— через трансформатор TR1. В этом режиме осуществляется заряд АКБ. Индикатор

«СЕТЬ» светится зелёным цветом и указывает на наличие нормального напряжения

питающей сети. При нормальном напряжении АКБ индикатор «ВЫХОД» светится
