Аккумуляторная перемычка

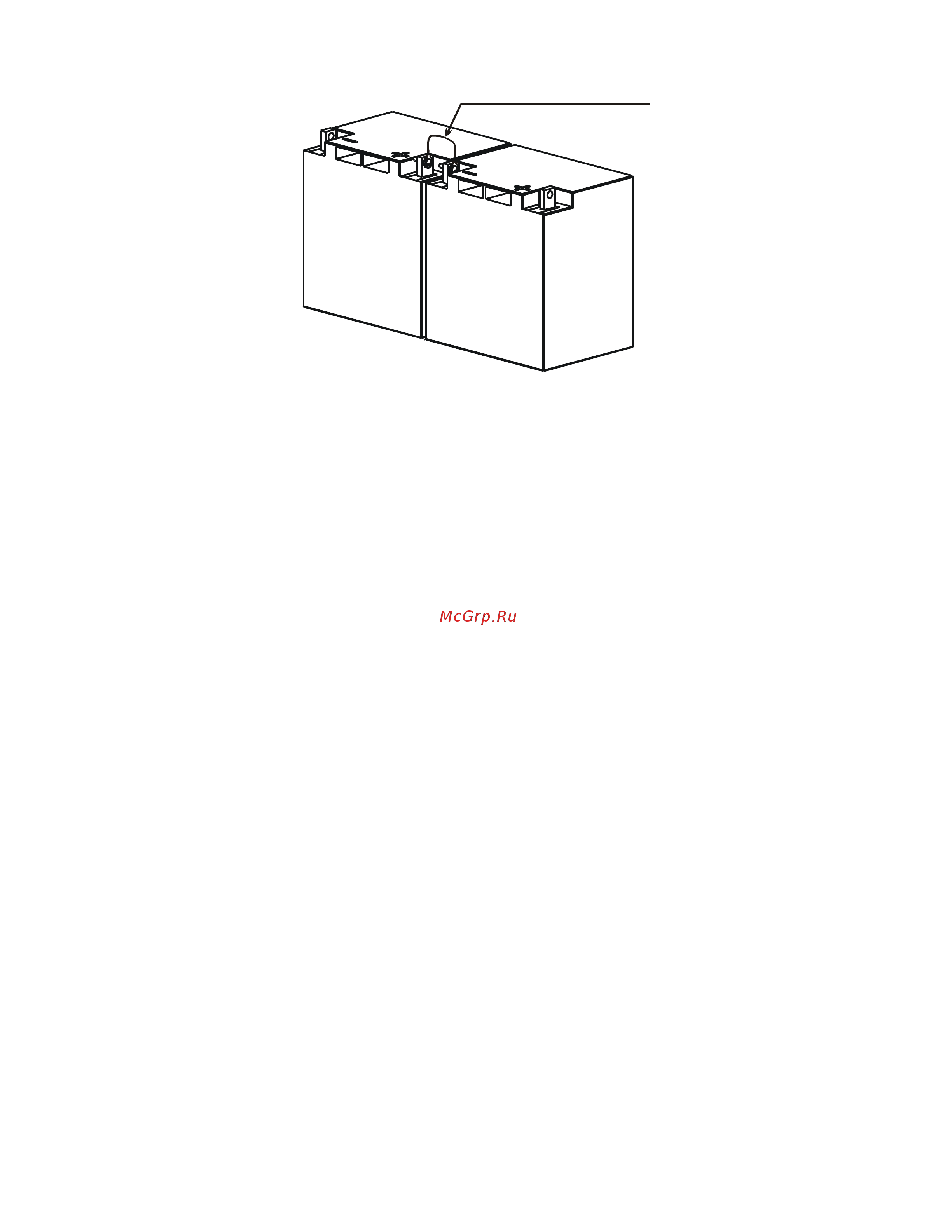

Рисунок 8 – схема последовательного соединения АКБ

ПОДГОТОВКА К РАБОТЕ

 Проверьте правильность произведенного монтажа в соответствии с

назначением клемм подключения (рисунок 2) и схемами подключения (рисунки

5-7)

 Проверьте наличие и исправность предохранителей, подайте сетевое

напряжение, убедитесь в правильности свечения индикаторов и наличии

выходных напряжений (рекомендуется проверить напряжение питания

нагрузок цифровым мультиметром).

 Отключите сетевое напряжение, убедитесь, что изделие перешло в

режим

резервного питания нагрузки: индикатор «СЕТЬ» погас, индикатор «ВЫХОД»

индицирует в соответствии с таблицей 3, выходное напряжение соответствует

данным, указанным в таблице 1.

 Вновь подайте сетевое напряжение. Индикаторы «СЕТЬ» и «ВЫХОД» должны

светиться.

 Вложите внутрь корпуса силикагель, закройте дверцу и замкните ее на замок

(см. рисунок 1).
