Общий вид изделия с открытой крышкой, назначение индикаторов, клемм

подключения, предохранителей и перемычек показан на рисунке 2. Основные

технические характеристики изделия приведены в таблице 1.

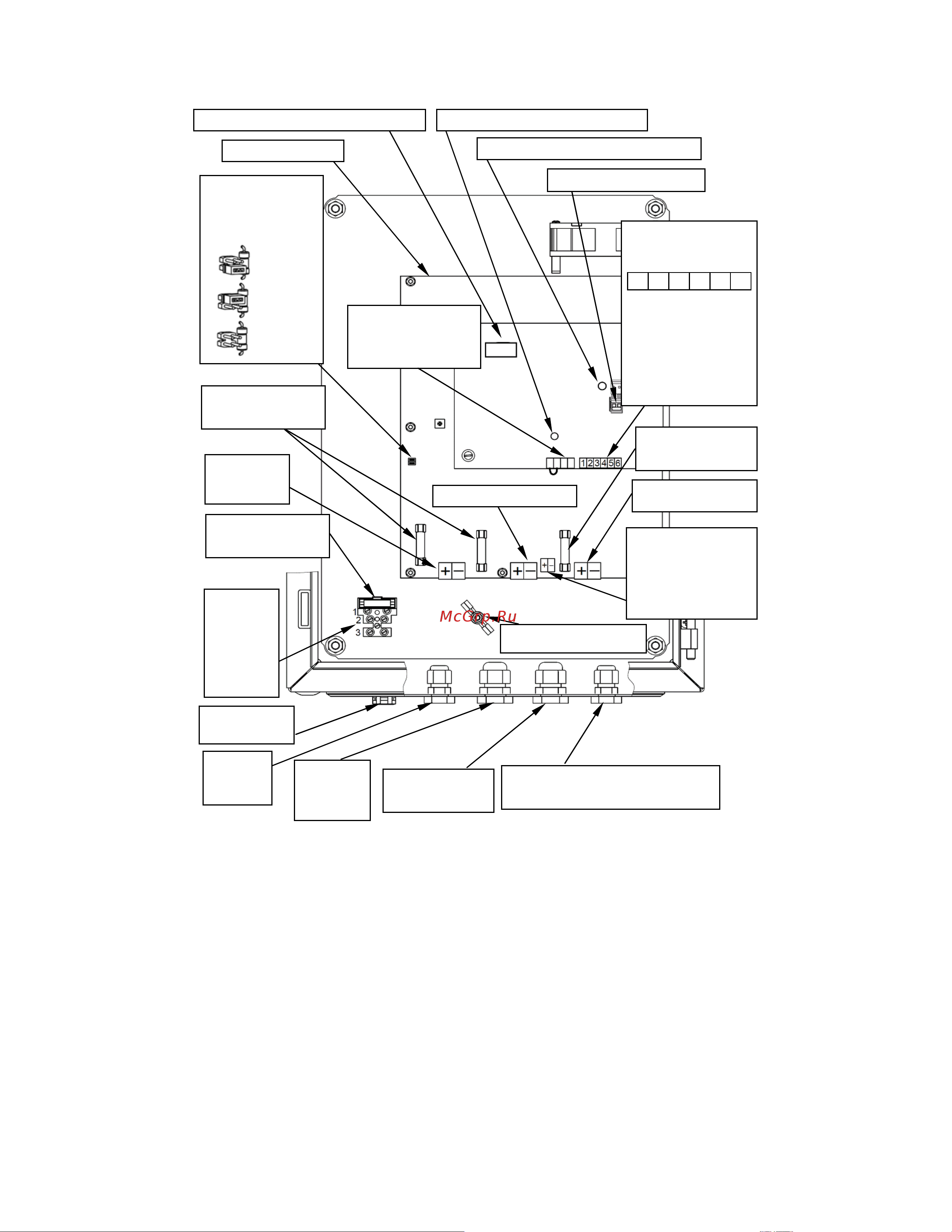

Рисунок 2 - вид изделия с открытой дверцей

Колодка

«СЕТЬ»:

1 – ФАЗА

2 - ЗЕМЛЯ

3 - НОЛЬ

Индикатор «ВЫХОД» (красный)

Индикатор «СЕТЬ» (зеленый)

Колодка

«ВЫХОД 2»

Предохранители

выходов (20А)

Предохранитель

АКБ (20А)

Колодка «АКБ»

Колодка для

подключения

термодатчика АКБ

Колодка

информационных

выходов

1 2 3 4 5 6

1 – авария сети

2 – авария выхода

3 – авария АКБ

4 – разряд АКБ

5 – авария изделия

6 – общий

Ввод для

сетевого

кабеля

Ввод для

кабеля

нагрузки

Ввод для кабеля

информационных выходов

Ввод для

кабеля АКБ

Компенсатор

давления

Перемычка типа

«джампер»

Ток заряда АКБ:

3,8А

6,9А

9,7А

Колодка «ВЫХОД 1»

Предохранитель входной (5А)

Предохранитель

«СЕТЬ» (5А)

Плата силовая

Винт заземления

Колодка для

подключения

измерительных

проводов (3 и 4)

кабеля АКБ

Перемычка - заглушка
