Температурная компенсация

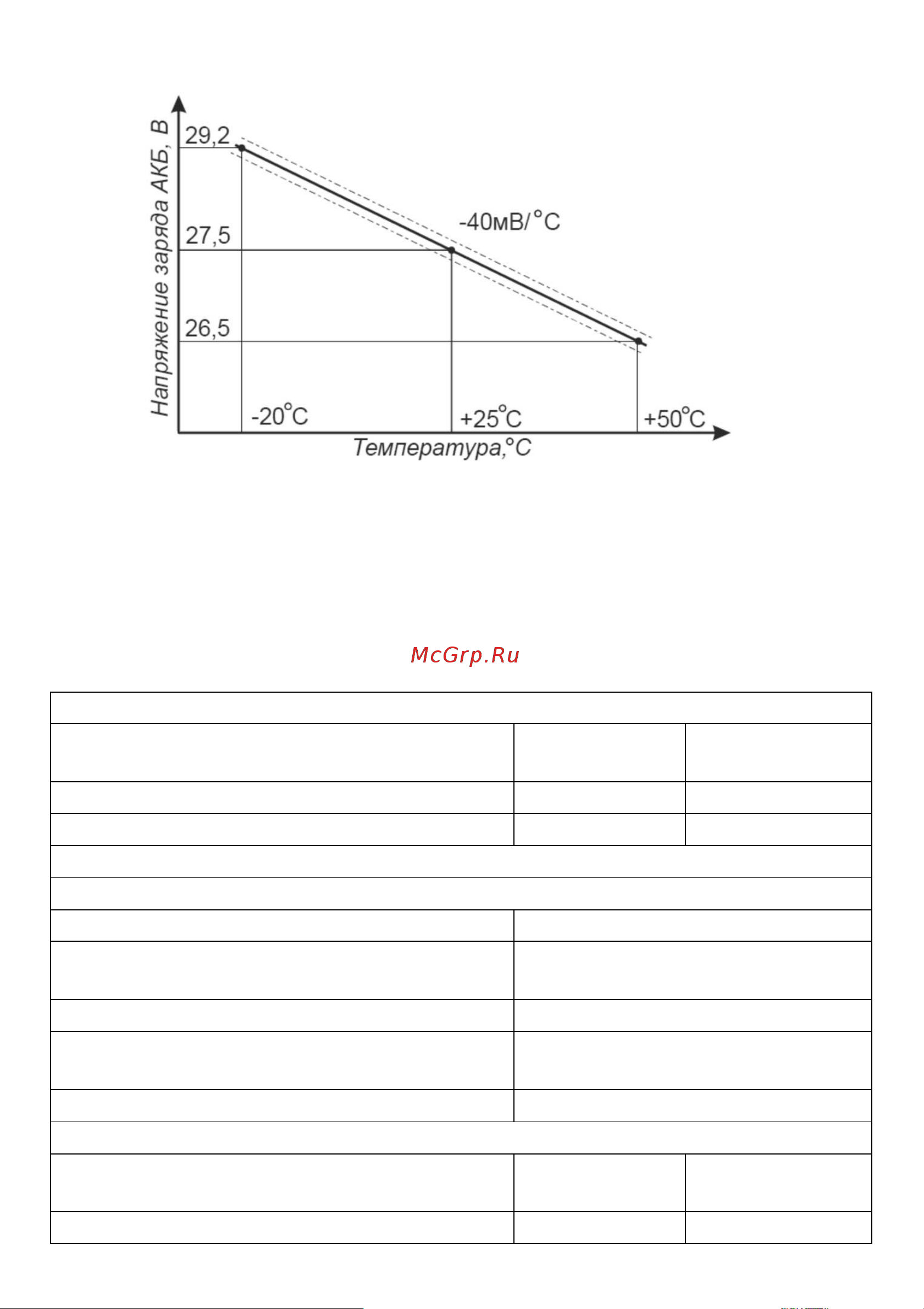

Рисунок 2 – Зависимость напряжения заряда АКБ от температуры

ОПИСАНИЕ РАБОТЫ СВЕТОДИОДНЫХ ИНДИКАТОРОВ И ИНФОРМАЦИОННЫХ

ВЫХОДОВ

Изделие обеспечивает возможность подключения цепей управления внешними

устройствами автоматики и (или) дистанционного контроля состояния изделия к

клеммам колодок информационных выходов, назначение которых приведено в

таблице 2.

Таблица 2

ИНДИКАЦИЯ СОСТОЯНИЯ СЕТИ

Индикатор

«СЕТЬ»

ПЦН «СЕТЬ»

Сеть подключена Светится Замкнут

Сеть отключена Не светится Разомкнут

ИНДИКАЦИЯ СОСТОЯНИЯ АКБ

Индикатор «АКБ»

АКБ подключен, предохранитель АКБ

исправный и напряжение АКБ >=21В

Светится

Напряжение на клеммах АКБ <=21В Мигает

АКБ не подключен, предохранитель АКБ не

исправен

Не светится

ИНДИКАЦИЯ СОСТОЯНИЯ ВЫХОДА

Индикатор

«ВЫХОД»

ПЦН «ВЫХОД»

Нагрузка подключена, предохранитель целый Светится Замкнут
