УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ

КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ

Изделие содержит следующие конструктивные элементы:

• корпус, состоящий из основания и крышки;

• блок зарядного устройства, состоящий из силовой платы и платы управления;

• платы (4 шт.) преобразователей напряжения PN-V.8;

• плату светодиодную (находится под прозрачным окном на крышке);

• сетевую колодку.

Элементы защиты, управления и коммутации блоков показаны на рис. 4.

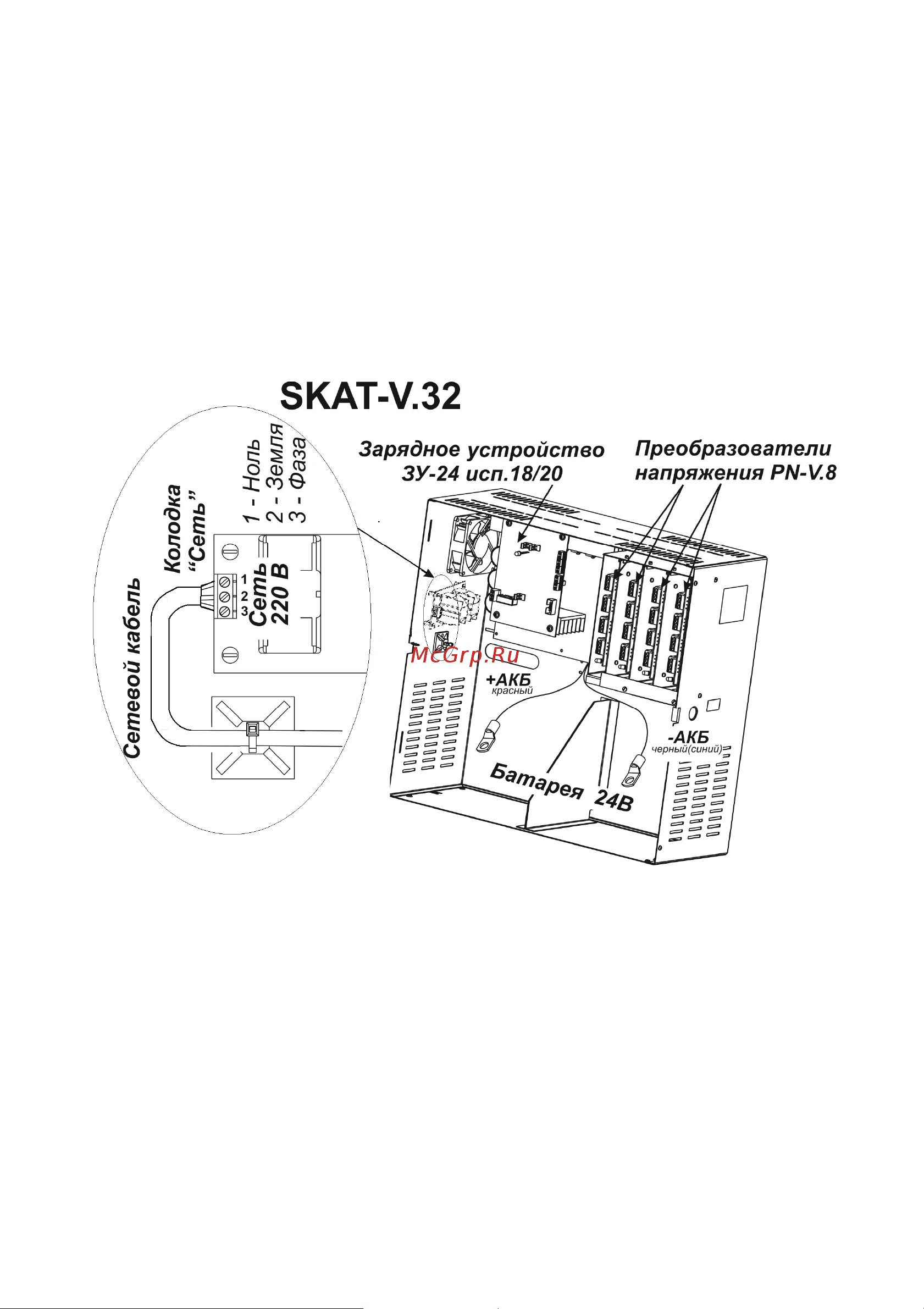

Рисунок 1 - Внешний вид блока с открытой крышкой и подключение

сетевых проводов и провода заземления

ОПИСАНИЕ РАБОТЫ

Изделие имеет два основных режима работы – режим работы от сети и режим

резерва.

В обоих режимах работы изделие обеспечивает электропитание нагрузок,

подключенных к выходам 1 – 32 с номинальным напряжением питания 12 В и

максимальным током потребления согласно п. 4 таблицы 1. В режиме работы от

сети индикаторы «Сеть» и «АКБ» светятся непрерывно, в режиме резерва (при

отсутствии сетевого напряжения) индикатор «АКБ» светится непрерывно, а

индикатор «Сеть» погашен.
