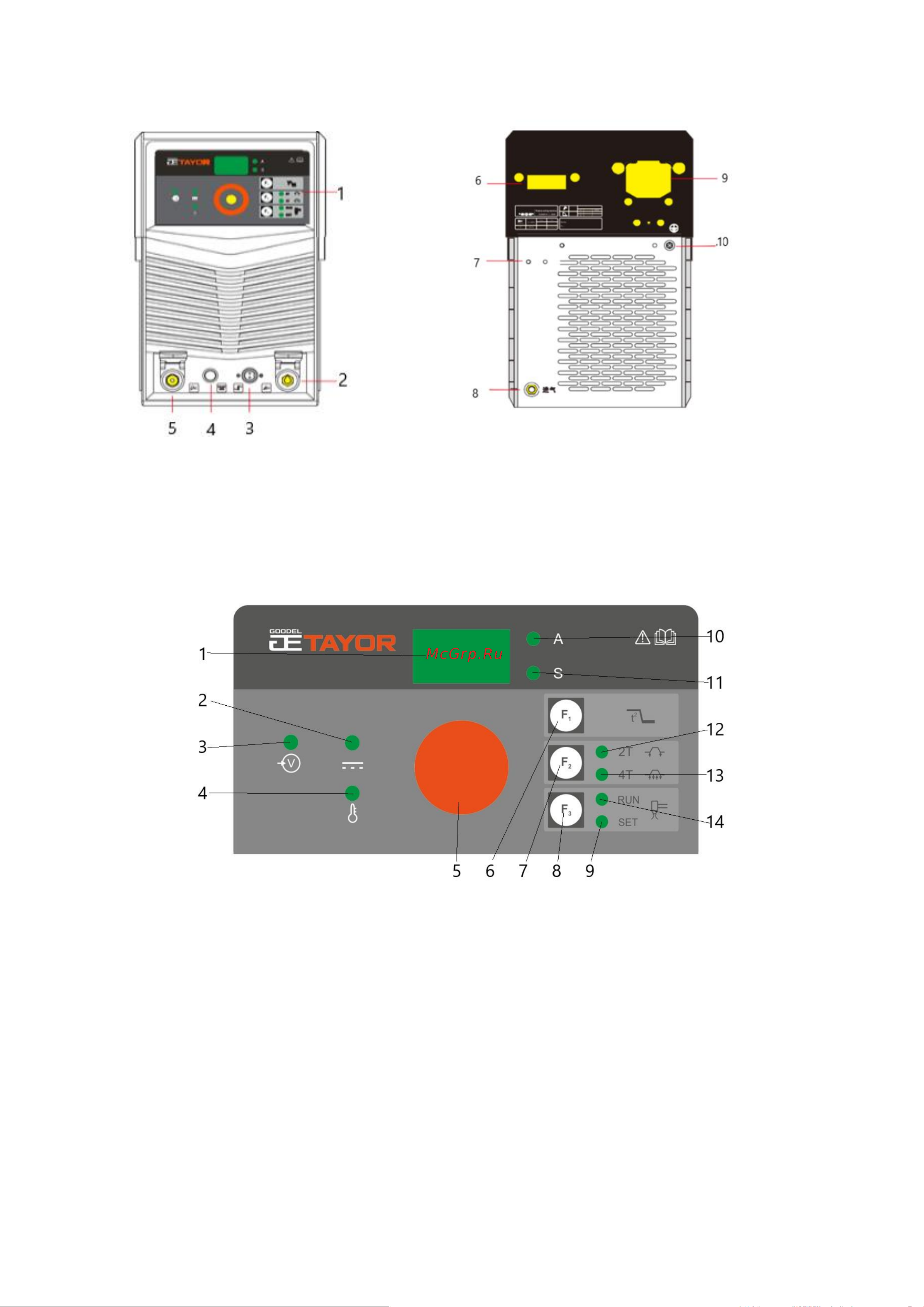

Внешний вид аппарата. Органы управления и индикации.

1. Панель управления

2. Разъём обратного кабеля («масса»)

3. Контрольный разъём плазмотрона

4. Разъём подключения вспомогательного

кабеля

5. Силовой разъём плазмотрона

6. Главный выключатель питания

7. Розетка подключения подогревателя газа

(36 В постоянного тока)

8. Штуцер подачи воздуха

9. Ввод силового кабеля питания

10. Винт заземления корпуса

1. Цифровой дисплей

2. Индикатор выходного напряжения

3. Индикатор питания

4. Индикатор перегрева

5. Ручка регулировки выбранного

параметра

6. Кнопка установки длительности

продувки

7. Кнопка выбора режима работы:

2х тактный или 4х тактный

8. Кнопка выбора режима

резки/настройки

9. Индикатор режима настройки

10. Индикатор силы тока

11. Индикатор времени продувки горелки

12. Индикатор 2х тактного режима работы

13. Индикатор 4х тактного режима работы

14. Индикатор режима резки
