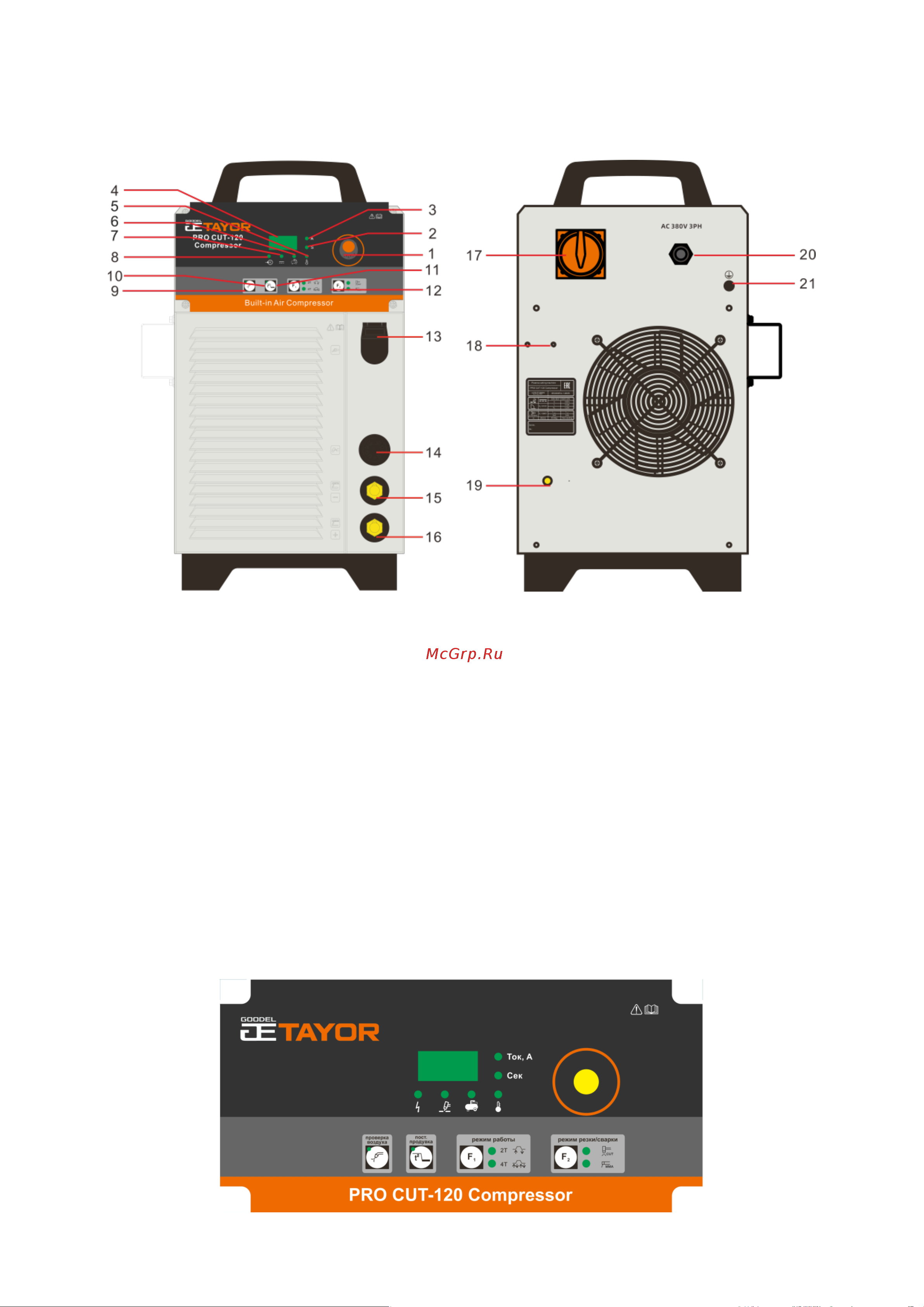

Внешний вид аппарата. Органы управления и индикации.

1. Ручка регулировки выбранного параметра

2. Индикатор единиц измерения: секунды

3. Индикатор единиц измерения: амперы

4. Цифровой дисплей

5. Аварийный индикатор

6. Индикатор включения встроенного

компрессора

7. Индикатор работы инвертора (наличие

выходного напряжения)

8. Индикатор питания

9. Кнопка продувки

10. Кнопка установки времени продувки

11. Кнопка выбора режима управления:

2х тактный или 4х тактный

12. Кнопка выбора режима работы:

плазменная резка или ручная дуговая сварка

13. Разъём подключения кабеля массы

14. Разъём подключения кабеля горелки

15. Отрицательная выходная клемма (-)

16. Положительная выходная клемма (+)

17. Основной выключатель питания

18. Крепление редуктора

19. Входной штуцер подачи сжатого воздуха

(при подаче воздуха, встроенный компрессор

автоматически отключается)

20. Ввод кабеля питания

21. Винт заземления корпуса
