~3~
НОВАТЕК-ЭЛЕКТРО ТРАНСФОРМАТОР ТОКА
Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством,
требованиями по безопасности, порядком эксплуатации и обслуживания Трансформатора тока серии
SCT-T следующих моделей: SCT-T24 100A/5A, SCT-T24 200A/5A, SCT-T36 400A/5A, SCT-T36 600A/5A,
SCT-T50 800A/5A (далее по тексту изделие, SCT-T).
1 НАЗНАЧЕНИЕ
Трансформаторы тока с разъемным сердечником серии SCT-T сконструированы для быстрой и
простой установки. Трансформаторы с разъемным сердечником идеальное решение для установки на
существующую электрическую сеть, защелкивая изделие вокруг проводника. Этот метод позволяет
проводить более безопасное, простое и портативное измерение тока.
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
● Номинальные первичные токи в зависимости от модели SCT-T: 100 А, 200 А, 400 А, 600 А, 800 А (перемен-
ного тока).
● Вторичный ток: 5 А.
● Точность: приведена в таблице 1.
● Напряжение изоляции: 600 В АС .
● Максимальное напряжение: 2000 В АС (изолированный проводник).
● Рабочая температура: -15 ... 55 °С .
● Диапазон частот: 50-400 Гц.
● Степень защиты: IP 20.
● Относительная влажность: 5 - 85%.
Таблица 1
Модель
Rн
(Om)
Диаметр
внутреннег
о окна
Габаритные
размеры
(HxBxL)
Номинальный
первичный ток
(In)
Точность
от 5% до
120% In
2 ×In
SСT-24 100A/5A
≦ 0.05
24 мм
67x35x54мм
100 А
1,5 %
5 %
SСT-24 200A/5A
≦ 0.1
24 мм
67x35x54 мм
200 А
1 %
5 %
SСT-36 400A/5A
≦ 0.1
36 мм
87x43x68 мм
400 А
1 %
1 %
SСT-36 600A/5A
≦ 0.1
36 мм
87x43x68 мм
600 А
1 %
1 %
SСT-50 800A/5A
≦ 0.1
50 мм
120x60x100 мм
800 А
1 %
1 %
Примечание: Rн - сопротивление нагрузки во вторичной цепи.
3 ОПИСАНИЕ ИЗДЕЛИЯ

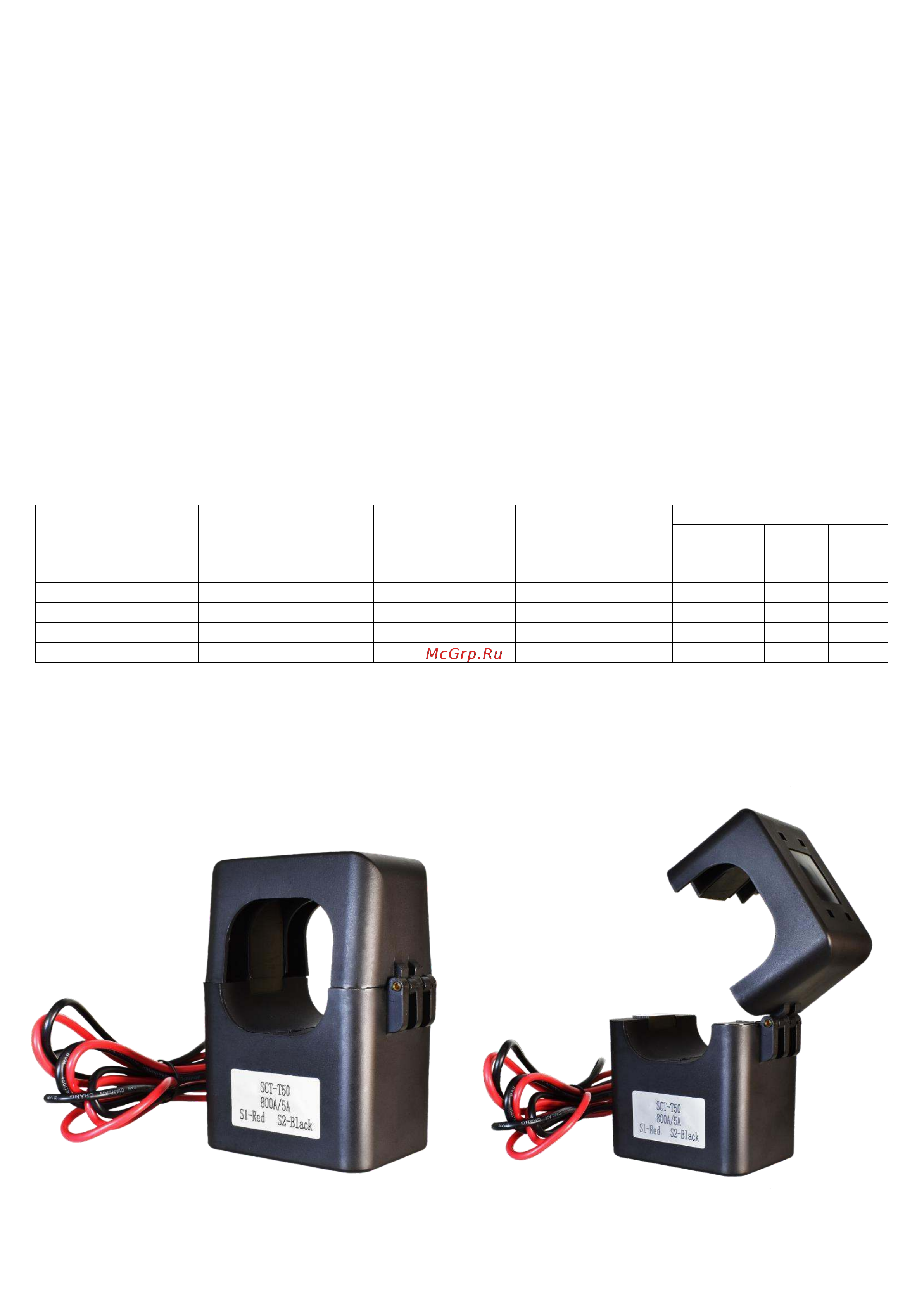

SCT-T состоит из размыкаемого магнитопровода с отверстием для первичной обмотки и вторичной
обмотки, намотанной на магнитопровод. Вся конструкция помещена в пластиковый изолирующий
корпус.
Через отверстие магнитопровода пропускается шина или кабель служащий первичной обмоткой
изделия. Для удобства монтажа магнитопровод сделан разъемным. Крепление изделия
