4 ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Прибор устанавливается в щит/панель и крепится с помощью фикса-

торов (идут в комплекте).

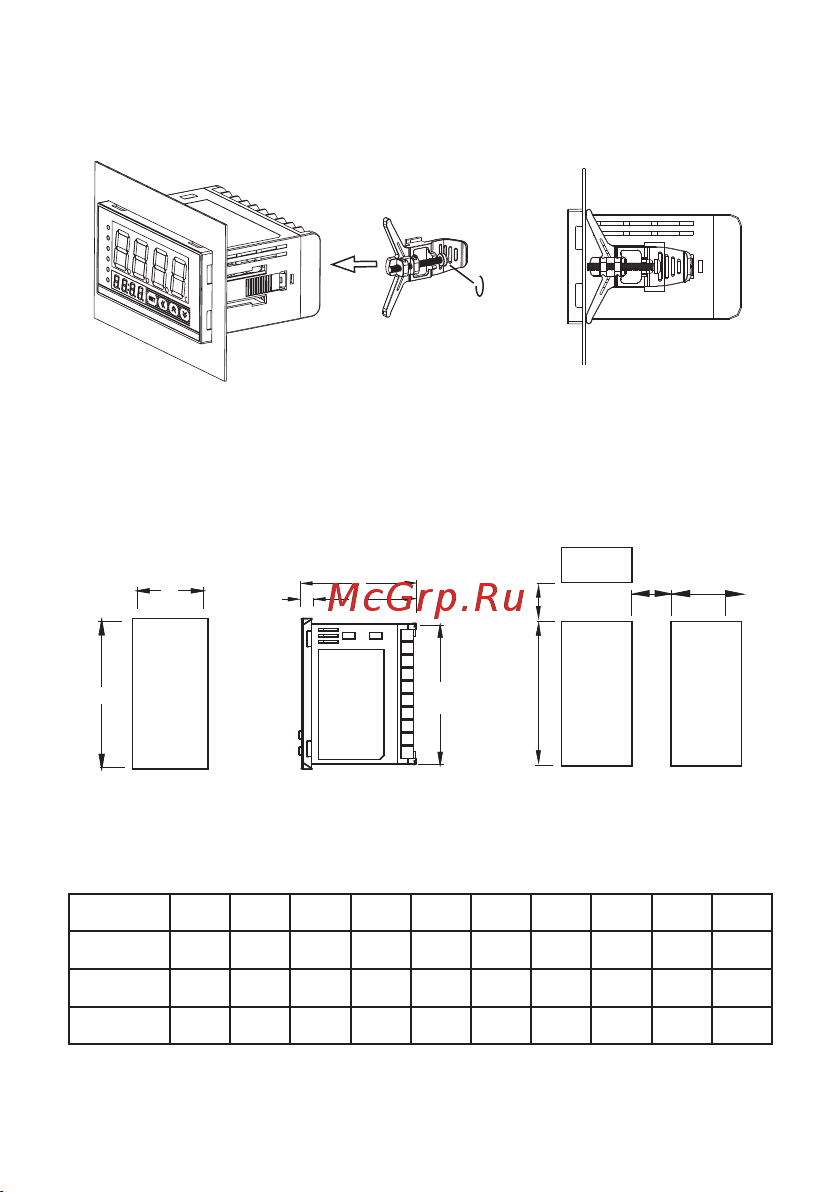

Габаритные и установочные размеры прибора приведены ниже.

Габаритные размеры Размеры посадочного отверстия

Фиксатор

Корпус A B C D E F G H J K

Тип S 48 48 73 6.5 66.5 44 45 25 45 25

Тип М 96 48 73 6.5 66.5 90 91.5 25 45 25

Тип L 96 96 73 6.5 66.5 90 91.5 25 91.5 25

Таблица 10

Рис. 1

Рис. 2
