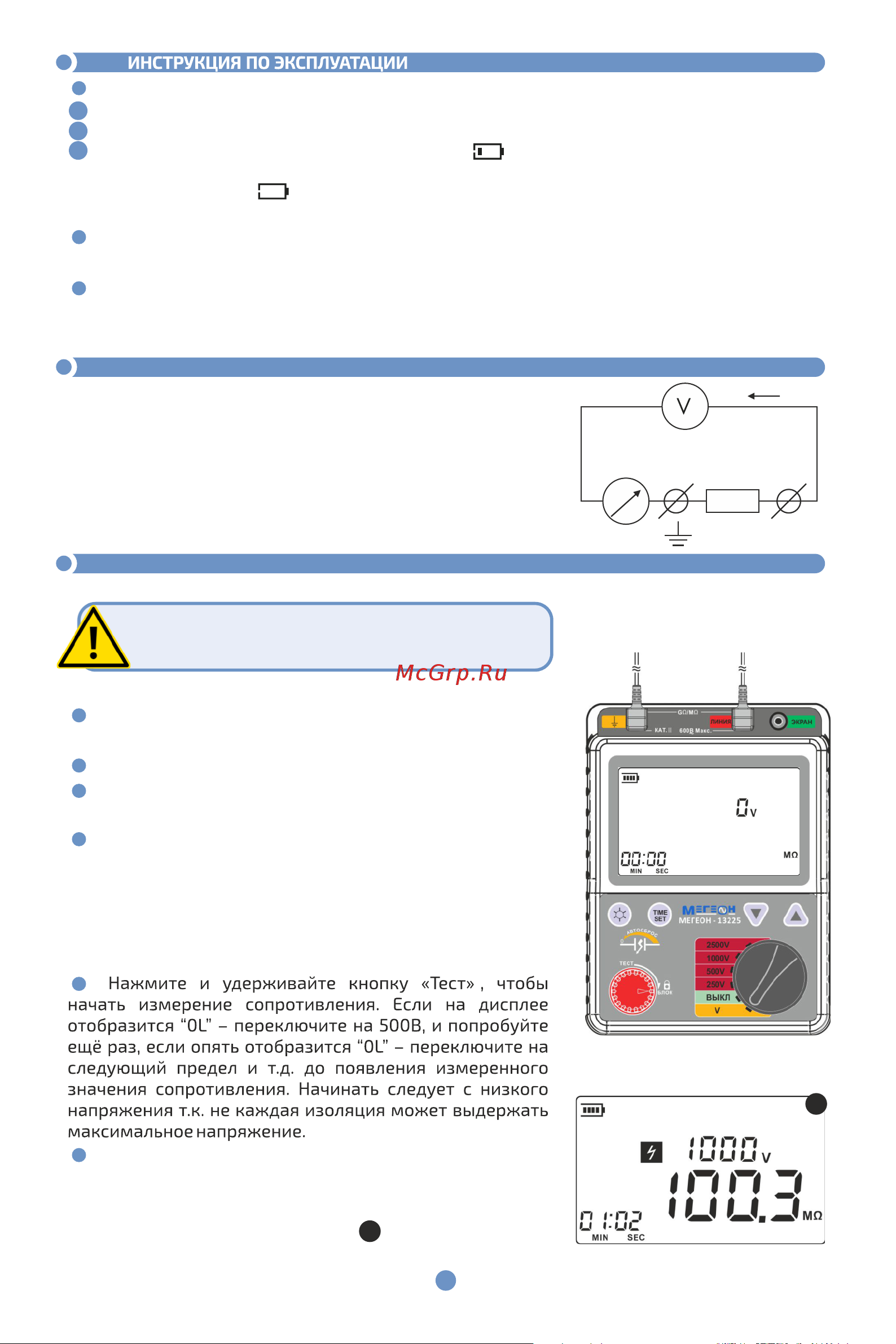

МЕГЕОН с поверкой 13225 к0000021148 Инструкция онлайн [6/19] 872079

Ток утечки

Линия

Измеряемое

сопротивления

Источник

Измеритель

ПОДКЛЮЧЕНИЕ ИЗМЕРИТЕЛЬНЫХ ПРОВОДОВ

Вилка щупа должна быть до упора вставлена в соответствующее гнездо.

ПОДСВЕТКА ДИСПЛЕЯ

Если измерения проводятся при недостаточном освещении вы можете нажав

соответствующую кнопку включить подсветку дисплея (автоотключение через 40 секунд).

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

ЧЕРНЫЙ ЩУП КРАСНЫЙЩУП

ЕСЛИ ИЗМЕРЯЕТСЯ СТАРАЯ ИЗОЛЯЦИЯ –

НУЖНО БЫТЬ ПРЕДЕЛЬНО ВНИМАТЕЛЬНЫМ

ПРИ ВЫБОРЕ ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ

Измерение тока утечки при заданном испытательном

напряжении: отсюда, сопротивление изоляции(R) =

испытательное напряжение(U) / ток утечки (I). (R= U / I).

УПРОЩЁННАЯ СХЕМА ПРИВЕДЕНА НА РИСУНКЕ:

ПРИНЦИП ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ

Подключите красный и черный щупы в

соответствующие гнезда.

Установите переключатель режима на 250 В.

После включения прибора засветится весь дисплей,

через секунду, вид дисплея будет как рисунке справа:

Подключите измерительные щупы или зажимы к

тестируемой линии, если при подключении щупов к

измеряемой цепи отображается символ высокого

напряжения или раздаётся звуковой сигнал, измерения

проводить ЗАПРЕЩЕНО, т.к. в линии присутствует

напряжение или линия замкнута.

Во время измерения зуммер будет периодически

издавать звуковой сигнал, а на дисплее появится значок

высокого напряжения. Во время измерения на дисплее

отображается так как на рисунке

ПОДГОТОВКА К ИЗМЕРЕНИЮ

Проверьте напряжение питания прибора.

Поверните переключатель режимов в любое положение, кроме «ВЫКЛ».

Когда на дисплее отображается символ , элементы питания разряжаются и

должны быть заменены (при этом точность прибора сохранится), однако, когда на дисплее

отображается символ , элементы питания полностью разряжены (точность измерения

не гарантируется) и требуется их немедленная замена.
