Расположение органов управления и разъёмов подключения измерительных

кабелей показано на рисунке 1.4.2.

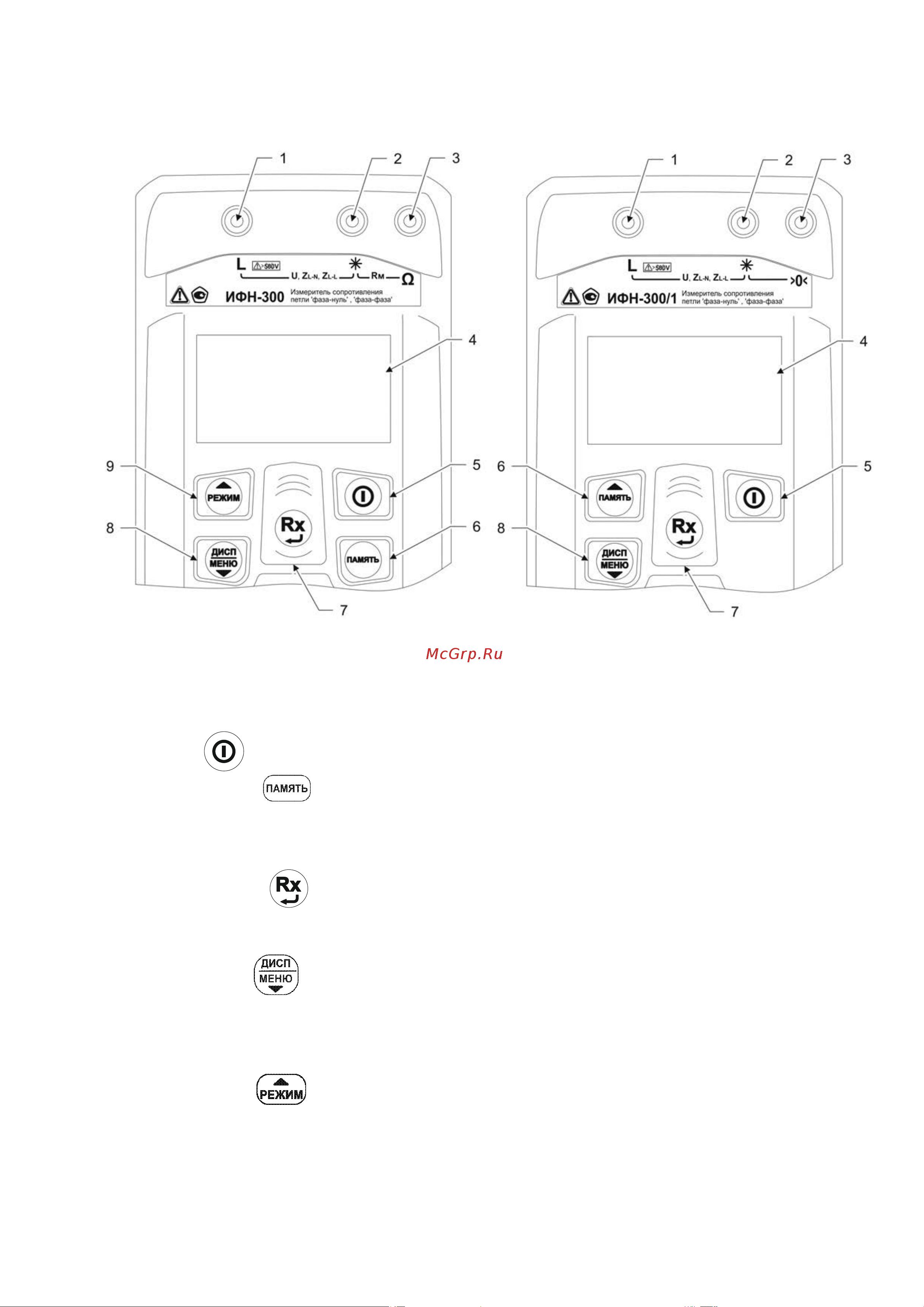

Рисунок 1.4.2 – Расположение разъёмов подключения и органов управления

1, 2, 3 – гнезда для подключения кабелей;

4 – жидкокристаллический индикатор;

5 – кнопка

– включение и выключение прибора;

6 – кнопка – кнопка вызова функции работы с памятью: в ИФН-300 -

запись, чтение, удаление и передача на компьютер измеренных значений,

в ИФН-300/1 – чтение последних результатов измерения;

7 – кнопка

– начало измерений. В меню кнопка выполняет функцию

подтверждения выбранного действия либо возврата в основной режим.

8 – кнопка

переключение вида и объема отображаемой информации при

измерениях сопротивление петли (см.п.2.4.2). При удержании более 3 сек – вход в

меню. В меню кнопка выполняет функцию движения по меню вниз.

9 – кнопка –

переключение режимов: измерение сопротивление петли –

измерение сопротивления металлосвязи. В меню кнопка выполняет функцию

движения по меню вверх.
