ПРИЛОЖЕНИЕ

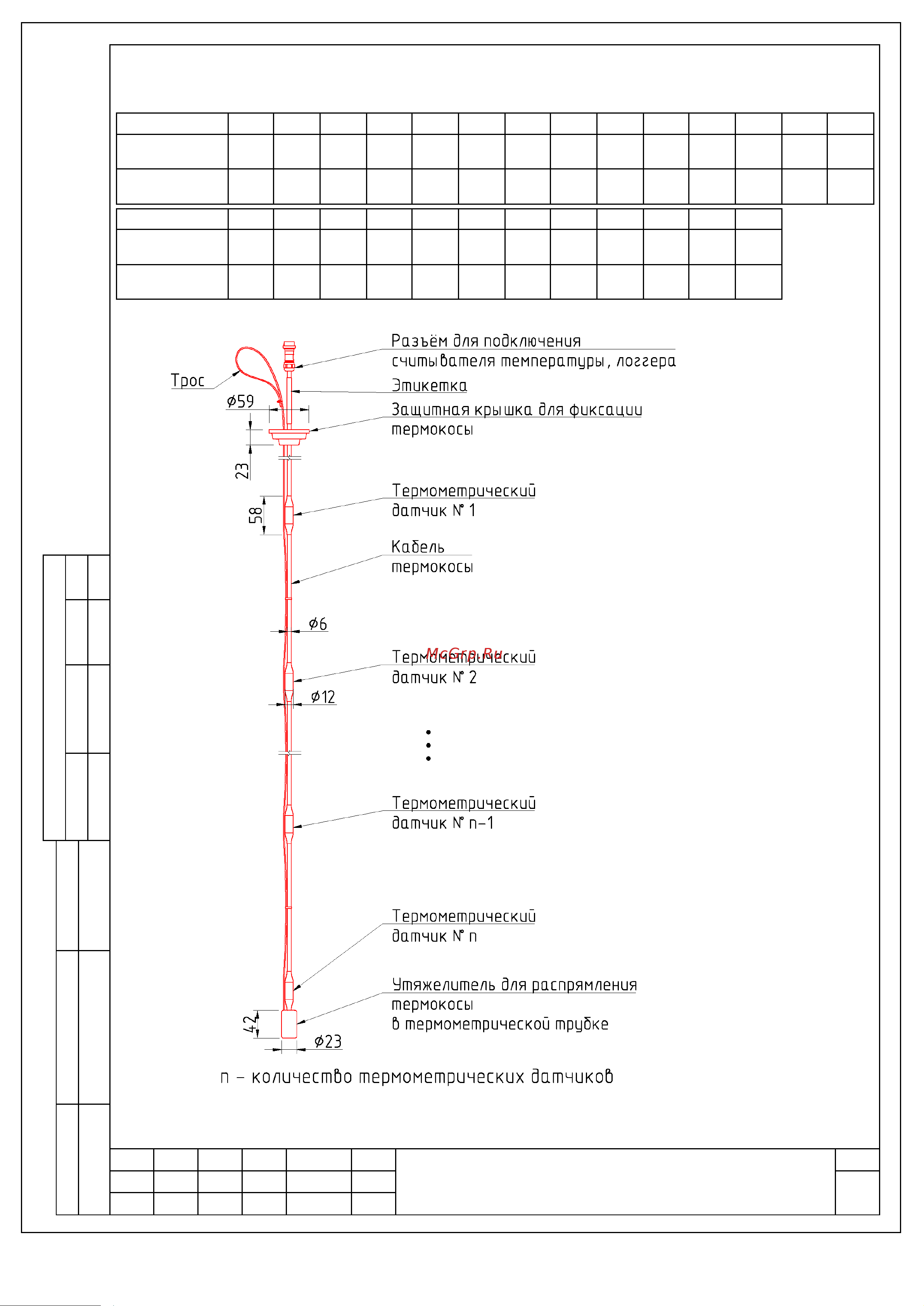

Схема расположения датчиков

№ датчика

Растояние от

разъема, м

1,25 1,75 2,25 2,75 3,25 3,75 4,25 4,75 5,25 5,75 6,25 7,25 8,25 9,25

Глубина

установки, м

0,00 0,50 1,00 1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 6,00 7,00 8,00

№ датчика

Растояние от

разъема, м

10,25 11,25 13,25 15,25 17,25 19,25 21,25 23,25 25,25 27,25 29,25 31,25

Глубина

установки, м

9,00 10,00 12,00 14,00 16,00 18,00 20,00 22,00 24,00 26,00 28,00 30,00
