Таблица №2

1.7 Монтаж осуществляется с помощью болта одной стороной к монтажной пане-ли

или корпусу щита, а другой стороной к токоведущей шине. Каждая шина ставится

минимум на двух изоляторах, при необходимости могут устанавливаться большее

количество изоляторов.

2 КОМПЛЕКТНОСТЬ

В комплект входит:

• изоляторы без болтов;

• паспорт изделия (1 шт. на групповую упаковку).

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Изоляторы соответствуют требованиям безопасности по ГОСТ 12.2.007.0 и должны

устанавливаться в распределительное оборудование, имеющее класс защиты не

ниже IP30.

4 УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Транспортировка допускается любым удобным крытым транспортом, обеспечи-

вающим защиту от влаги и механических повреждений. Хранение осуществляется

в упаковке производителя.

Рис. 1

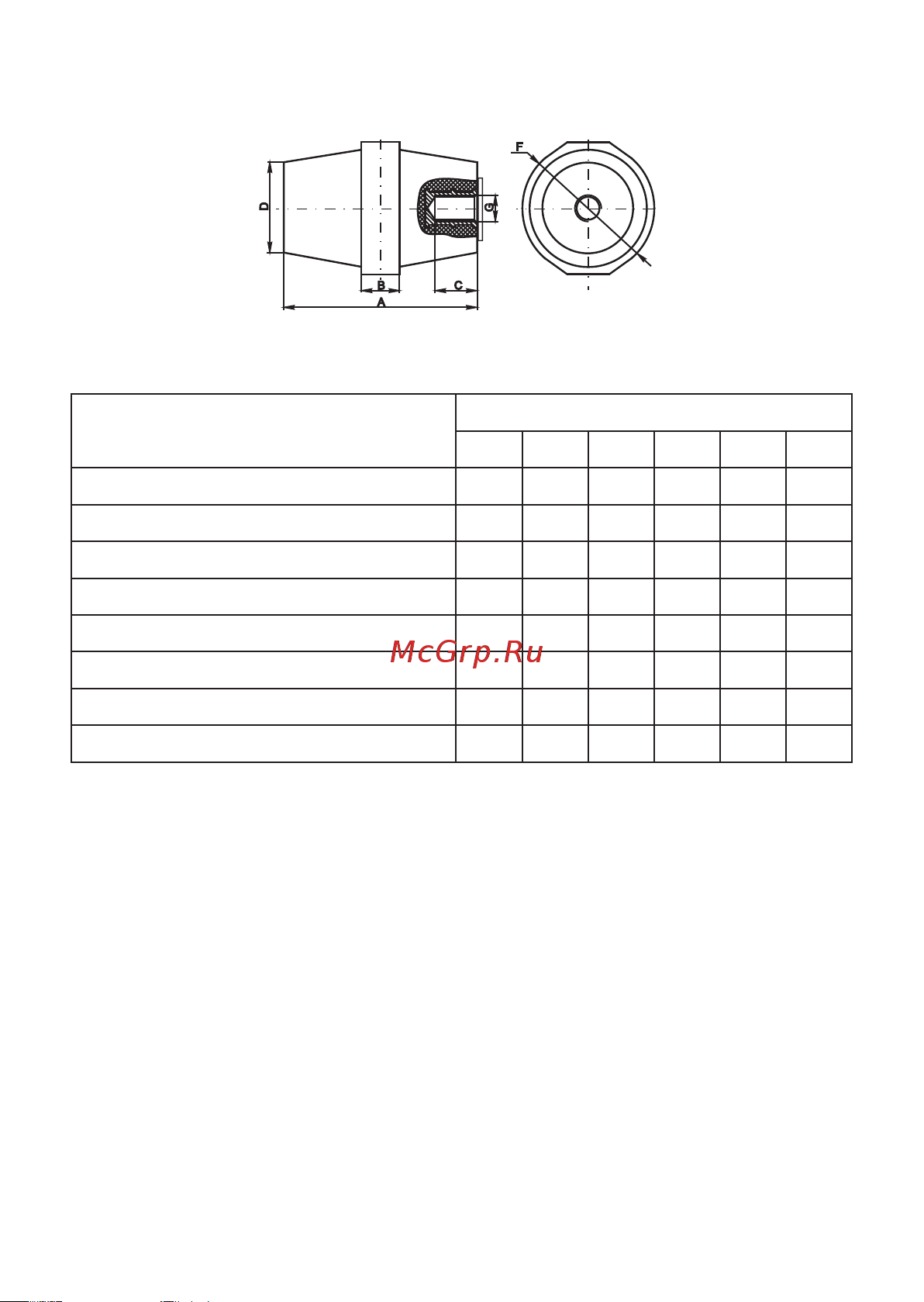

1.6 Габаритные размеры приведены на рис.1 и в таблице №2

Тип изолятора

Габаритные размеры

A B C D F G

Изолятор SM-25 без болта 275А 6кВ EKF Basic 25 9 9 23 29 М6

Изолятор SM-30 без болта 380А 8кВ EKF Basic 30 10 10 26 32 М8

Изолятор SM-35 без болта 380А 10кВ EKF Basic 35 10 12 28 32 М8

Изолятор SM-40 без болта 475А 12кВ EKF Basic 40 12 12 34 40 М8

Изолятор SM-45 без болта 475А 12кВ EKF Basic 45 10 12 30 36 М8

Изолятор SM-51 без болта 680А 15кВ EKF Basic 51 13 12 29 36 М8

Изолятор SM-60 без болта 900А 20кВ EKF Basic 60 13 12 34 46 М8

Изолятор SM-76 без болта 1250А 25кВ EKF Basic 76 17 14 36 50 М10
