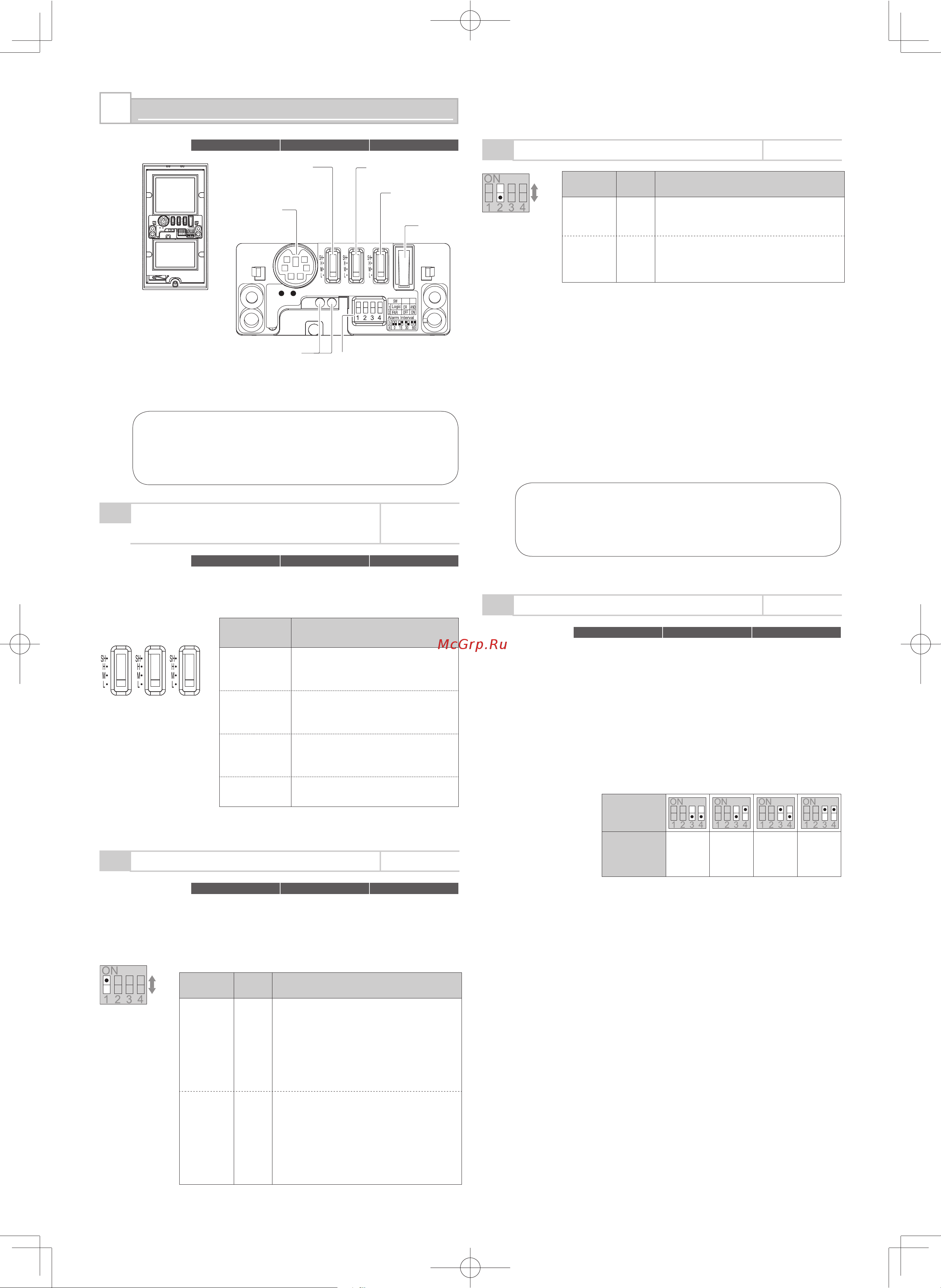

- 6 -
5
DWN
UP
DWN
UP
.WS.tceleS.sneS .WS.tceleS.sneS
enoz peerC enoz peerC aera raeN aera raeN aera raF aera raF
5-2
Логика работы
Переключатель 1
SIP-5030 SIP-100
У извещателей SIP-5030 и
SIP-100 можно разделить зоны
обнаружения и детектировать
нарушителей с разной логикой работы.
Позиция
Статус
Функция
UP
OR
Завод
настр
Тревога если объект обнаружен в
одной из двух областях.
* Используйте этот режим при
настройке. После чего
переключите в режим AND
DWN AND
Этот режим позволяет
защититься от ложных
срабатываний. Сработка
происходит если есть
обнаружение в обоих зонах
5-3
Переключатель диапазона
Переключатель 2
Позиция
Статус
Функция
UP Выкл
Выводятся три срабатывания
в дальней, ближней и зоне под
датчиком раздельно.
DWN
Вкл
Завод
настр
Предостережения >>
Дальность зоны обнаружения зависит от высоты
установки извещателя. Зона обнаружения составляет
35-100 м при высоте установки 4м, и 20-100м при
высоте 2.3 м например.
5-4
Время тревоги
Переключатель 3-4
SIP-5030 SIP-100
Вы можете установить время вптечении
которого будет удерживаться состояние
тревоги выходных контактов.
Например, если выбрать интервал 30
секунд, то в случае тревоги реле будет
удерживать состояние 30 секунд после
первого обнаружения. Если в течении 30
секунд, не будет детекции извещатель
вернется в обычный режим.
.
Позиция
Функция
0 сек
(Завод
настр)
15 сек 30 сек 60 сек
( )
( )
ФУНКЦИОНАЛЬНЫЕ НАСТРОЙКИ
SIP-5030 SIP-100
.WS.tceleS.sneS .WS.tceleS.sneS
enoz peerC enoz peerC aera raeN aera raeN aera raF aera raF
0501375 0501375
UP DWN
peerC peerC mralA mralA
.WS.tceleS.sneS .WS.tceleS.sneS
enoz peerC enoz peerC aera raeN aera raeN aera raF aera raF
0501375 0501375
UP DWN
peerC peerC mralA mralA
Предостережения >>
Если красный СИД мигает больше 60 секунд после
включения, выключите питание и включите его снова.
5-1
Настройка чувствительсноти
для зон обнаружения
SIP-5030 SIP-100
Вы можете изменить чувствительность для
каждой зоны индивидуально.
Позиция
Функция
SH
Самая высокая
чувствительность
H
Высокая чувствительность
M
(Завод
настр)
Стандартная
чувствительность
L
Слабая чувствительсность
Настройка
чувствительности
ближней зоны
Настройка чувствительности
дальней зоны
Разъем
тестера
Тампер
Индикаторы
(см 11.)
1: Логика работы
(AND или OR)
2: Переключатель диапазона
3,4: Время тревоги
Настройка
чувствительности
под изещателем
2009/10/26 10:15:50
Выводятся два срабатывания в
дальней, ближней и зоне под
датчиком раздельно
