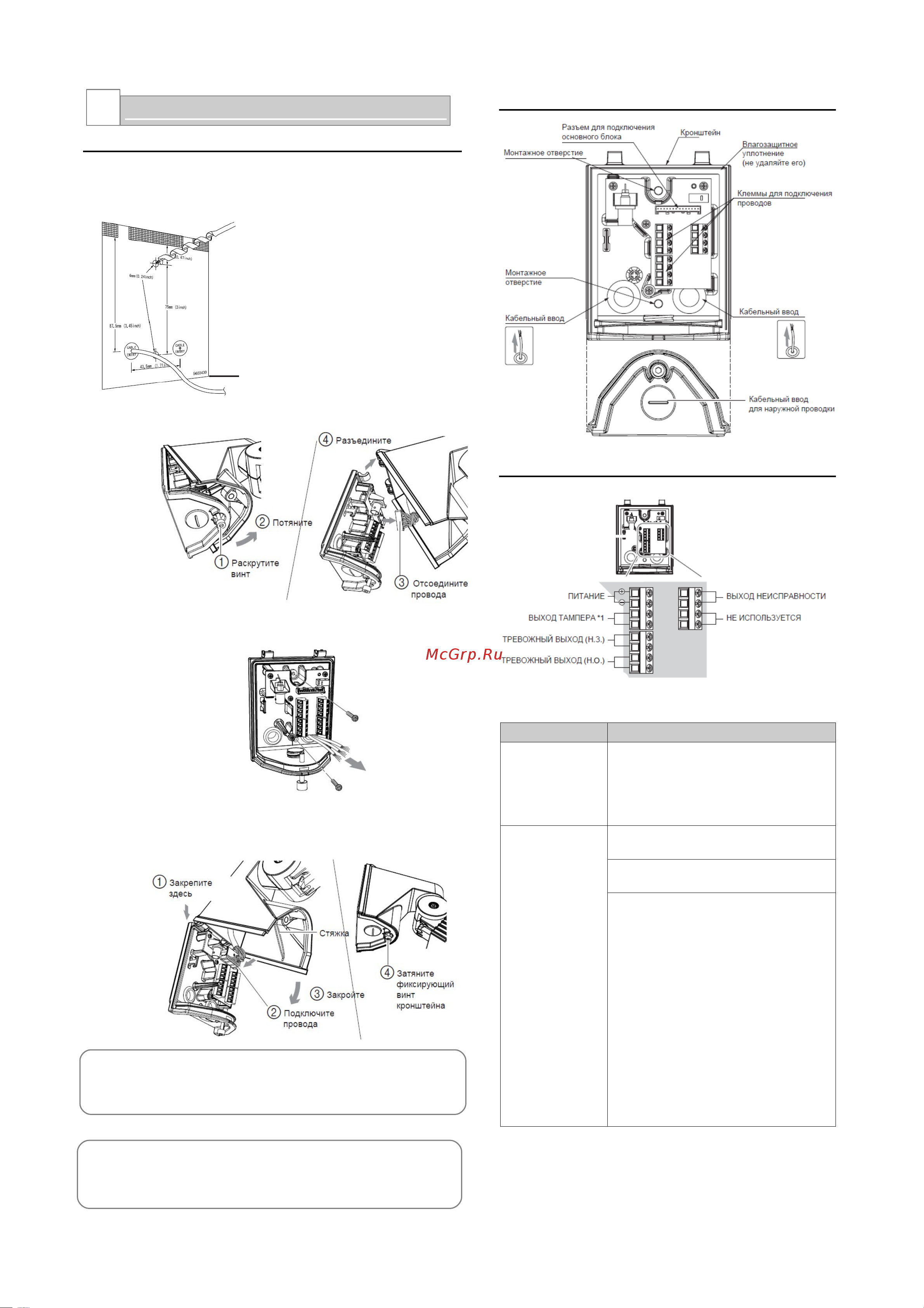

3-1 УСТАНОВКА НА СТЕНУ

Прикрепите шаблон к стене и просверлите монтажное

отверстие диам. 6 мм и отверстие для провода. В монтажное

отверстие поместите дюбель.

Используя шестигранный ключ, снимите основной блок с

кронштейна.

Протяните провода через отверстие и закрепите кронштейн на

стене.

Подключите провода к клеммам (см. п. 3-3).

Прикрепите основной блок к кронштейну.

Внимание >>

При установке основного блока следите за тем, чтобы нейлоновая

стяжка не была зажата между элементами. Будьте осторожны, чтобы

не прищемить пальцы.

Убедитесь, что настройка выполнена корректно.

Предостережение >>

Если после включения питания красный индикатор мигает, это

обозначает, что извещатель прогревается. Подождите примерно

60 секунд.

3-2 ВНУТРЕННЯЯ СТОРОНА КРОНШТЕЙНА

3-3 ПОДКЛЮЧЕНИЕ ПРОВОДОВ

*1: ТАМПЕР обычно подключается к цепи непрерывного (24 ч) контроля.

ОБОЗНАЧЕНИЕ ФУНКЦИЯ

ВЫХОД

НЕИСПРАВНОСТИ

Выход неисправности используется для

сигнала функции антимаскирования. Если

предмет располагается близко к линзе в

течение более чем 20 секунд, в цепи

защиты от маскирования формируется

сигнал неисправности.

ВЫХОД

ТАМПЕРА

Срабатывает, если открыта крышка

извещателя.

Срабатывает, если основной блок

снимается с кронштейна.

Антиповорот:

Срабатывает, если основной блок

поворачивается. Если крышка извещателя

закрыта и включается питание, примерно

через 10 секунд положение основного

блока будет записано в памяти. Затем,

если основной блок смещается в

горизонтальном или вертикальном

направлении, формируется сигнал

тампера.

Если крышка извещателя не закрыта в

момент включения питания, положение

основного блока может быть

перенастроено. Положение блока

сохранится только после того, как крышка

будет установлена (примерно через 10

секунд).

МОНТАЖ И РЕГУЛИРОВКА УГЛА

(1)

Расстояние от земли до

нижнего края шаблона должно

быть от 2,3 м до 4,0 м.

(2)

(3)

(4)

(5)

(6)
