SL-650 QDM/QDP

NORMAL

LOW

VERY LOW

200 — 100 м

100 — 50 м

менее 50 м

Примечание >>

При настройке извещателя SL-QDM проверьте, что переключатели мощности луча на приемнике и передатчике установлены в

одинаковое положение.

ВНИМАНИЕ

Установите переключатель мощности луча в положение, соответствующее дальности установки.

В противном случае, возможны ложные срабатывания других извещателей.

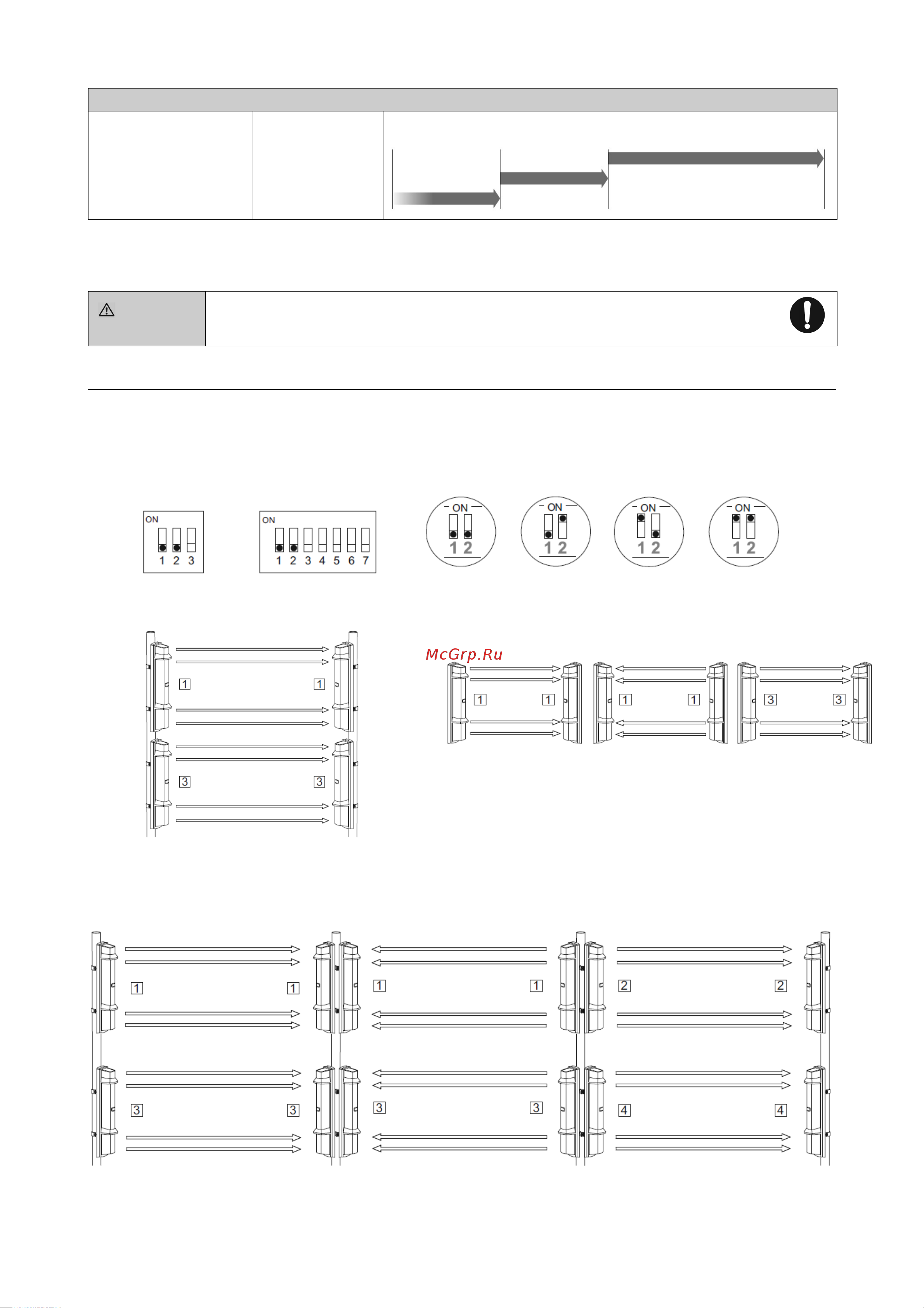

3-3 НАСТРОЙКА

Выбор несущей частоты луча (4 канала)

Чтобы исключить нежелательные срабатывания, которые могут возникнуть в случае установки двух извещателей рядом или

установки извещателей на дальних расстояниях, используйте переключатель несущей частоты луча.

- Используйте переключатель для выбора одной из 4 несущих частот (каналов) луча

- Установка более чем двух извещателей в одном направлении не допускается

Установка двух извещателей Установка на дальних расстояниях

Двойная установка на дальних расстояниях

Примечание >>

Установка более чем двух извещателей в одном направлении не допускается.

Проверьте, что переключатели мощности луча на приемнике и передатчике установлены в одинаковое положение.

0 м 50 м 100 м 200 м

Передатчик

Приемник

Канал 1 Канал 2 Канал 3 Канал 4

Передатчик А

Передатчик В

Приемник А

Приемник В

Поскольку приемника В может достигать луч передатчика А,

произведите настройку извещателей как указано на рисунке

выше (цифра обозначает номер канала).

Передатчик А Приемник А

Приемник В Приемник С

Передатчик В

Передатчик С

Поскольку приемника С может достигать луч передатчика А, произведите

настройку извещателей как указано на рисунке выше.

Передатчик Приемник Передатчик Приемник Передатчик Приемник
