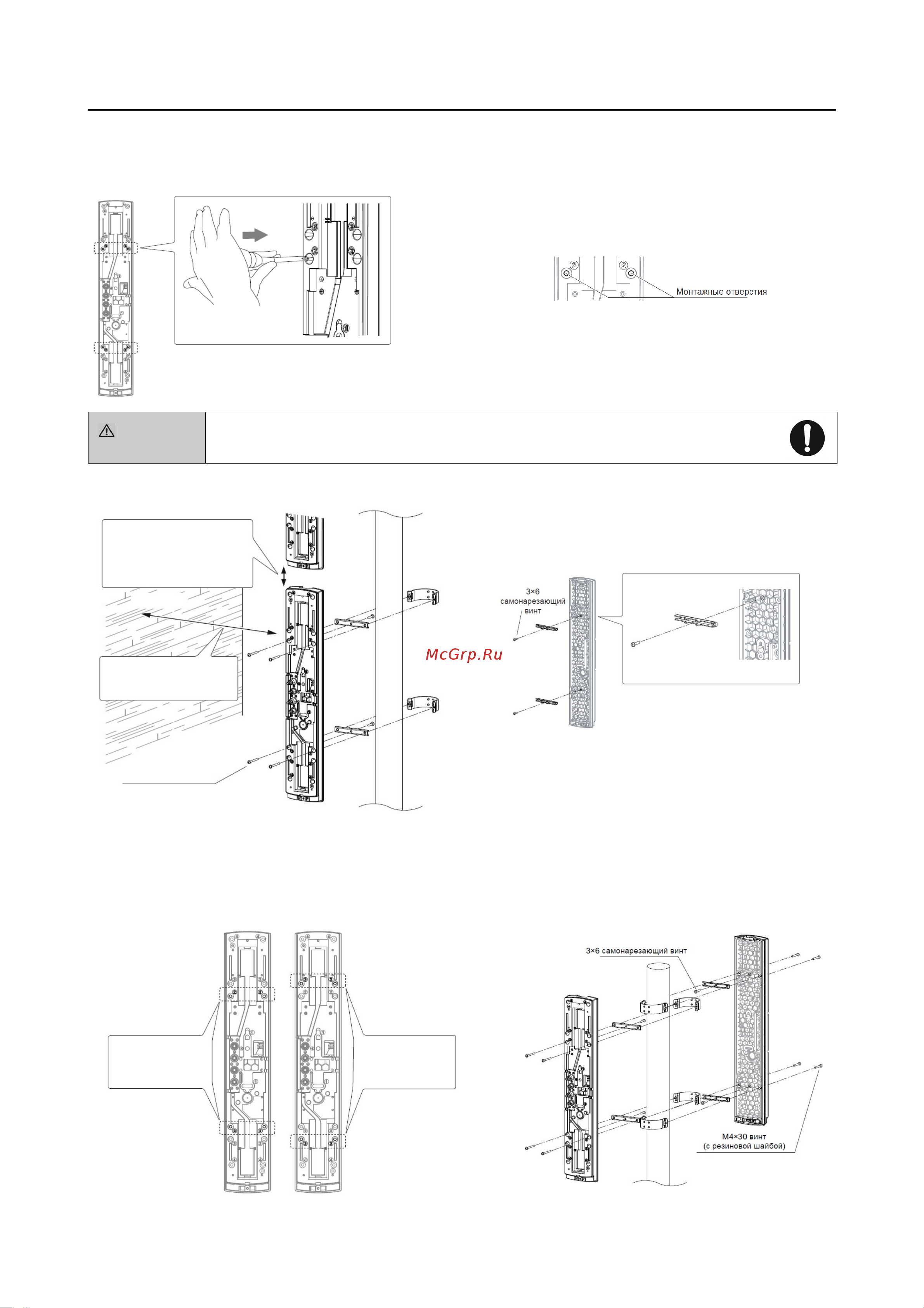

2-7 УСТАНОВКА НА СТОЛБ

Установка одного извещателя

При помощи отвертки или иного подходящего инструмента проделайте монтажные отверстия (x4) как показано на рисунке.

ВНИМАНИЕ

Если вы проделали ненужные монтажные отверстия, убедитесь, что они закрыты. В противном случае,

возможна неисправная работа изделия и снижение степени защиты.

Смонтируйте крепление на столбе

Выполните действия 4 и 5, указанные для крепления на стену на странице 7.

Установка двух извещателей в противоположном направлении

Проделайте монтажные отверстия (x4) при помощи отвертки

или иного подходящего инструмента (как показано на рисунке) Смонтируйте основания на столбе

Выполните действия 4 и 5, указанные для крепления на стену на странице 7.

Примечание >>

•eПри установке одного извещателя используйте внутреннюю пару

монтажных отверстий. Монтажные отверстия обозначены "2".

• Удаляйте заглушки как показано на рисунке (изнутри основания). При

удалении заглушек снаружи основания вы можете повредить кабели.

При установке двух

извещателей расстояние

между верхним и нижним

извещателями должно быть

не менее 20 мм.

Расстояние от

боковой стены

не менее 1 м

Боковая стена

M4×30 винт

(с резиновой шайбой)

Примечание >>

•eПрежде чем закрепить основание на столбе, временно зафиксируйте

крепление на основании в одной точке по центру.

• Устанавливайте извещатель на той высоте, на которой объект может

быть выявлен безошибочно. При установке двух извещателей убедитесь,

что область обнаружения покрыта полностью.

Внутренняя пара,

обозначена "2"

Внешняя пара,

обозначена "3"
