2-1 ПОДГОТОВКА

ВНИМАНИЕ

Не подвергайте основной блок воздействию прямых солнечных лучей. Пренебрежение данным

указанием может послужить причиной неисправности изделия.

2-2 ПРОТЯГИВАНИЕ ПРОВОДОВ

Подготовка изолирующей втулки

Обрежьте изолирующую втулку в соответствии с диаметром провода

Притягивание провода

Обрежьте изолирующую втулку Протяните провод через изолирующую втулку

Зафиксируйте провод при помощи хомута Обрежьте избыточную часть хомута

ВНИМАНИЕ

При подключении к какой-либо из клемм не превышайте номинальные значения напряжения и тока.

Пренебрежение данным указанием может послужить причиной возникновения пожара, либо

повреждения изделия.

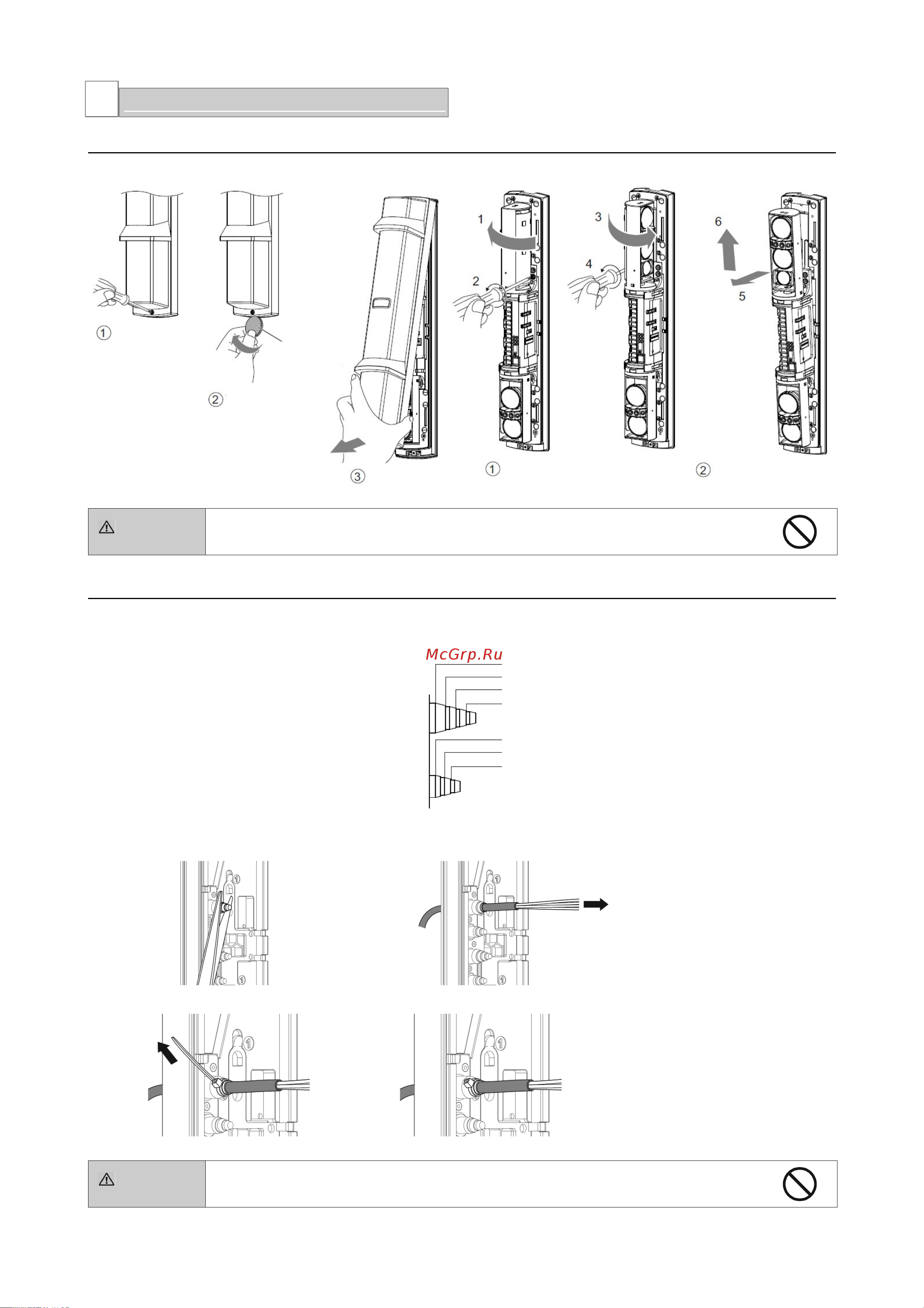

МОНТАЖ

Снимите крышку извещателя

Удалите винт

блокировки

крышки

Аккуратно

поверните

крышку

Монета

(в комплект

поставки не входит)

Отсоедините основной блок от основания

Потяните

Поверните оптический блок на

90 градусов и удалите винты

(с двух сторон)

Потяните верхнюю

часть блока на себя и

затем наверх

внутренний диаметр 10 мм

внутренний диаметр 8 мм

внутренний диаметр 6 мм

внутренний диаметр 4 мм

внутренний диаметр 7 мм

внутренний диаметр 6 мм

внутренний диаметр 4 мм

Подключите провод к клеммам

Для подключения провода к

клеммам см. п. РАСПОЛОЖЕНИЕ

КЛЕММ на стр. 5.

Для проведения выравнивания см. п.

ОПТИЧЕСКОЕ ВЫРАВНИВАНИЕ

на стр. 15.
