ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Монтаж и установка радиаторов должны проводиться специализированными организа-
циями, имеющими свидетельство о допуске к работам. Установка радиаторов должна
осуществляться в полном соответствии с настоящей инструкцией.
МОНТАЖ РАДИАТОРОВ
ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ НЕВЫПОЛНЕНИЯ
ИНСТРУКЦИИ ПО МОНТАЖУ!

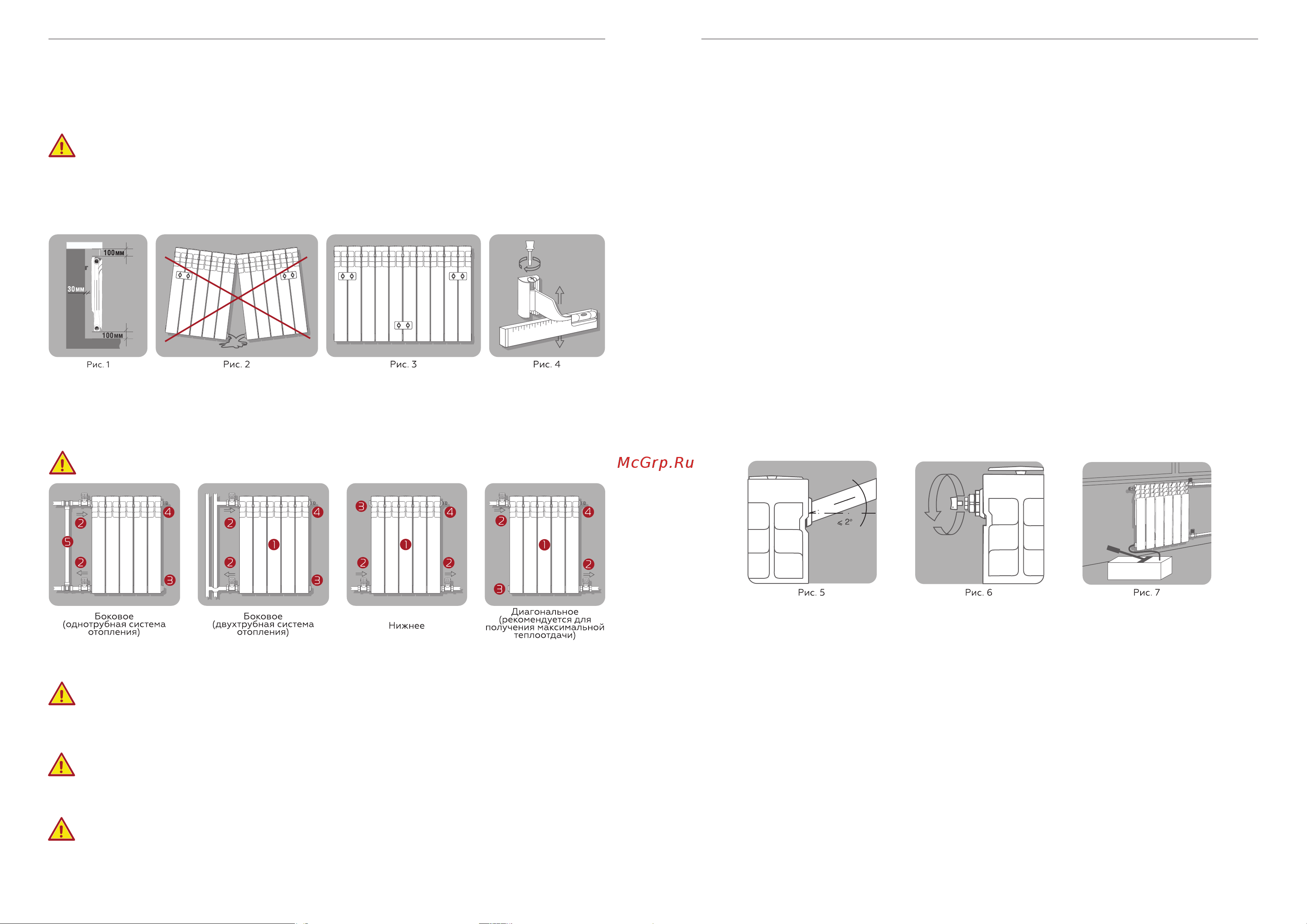

1. Монтаж радиатора на стену
Для максимальной теплоотдачи радиатора необходимо соблюдать минимальные
расстояния, указанные на рис. 1. Для радиаторов до 10 секций используйте 2 кронштейна.
Для радиаторов с 11 и больше секций используйте 3 кронштейна (2 сверху и 1 снизу).
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежание подтопления помещения убедитесь
в отсутствии теплоносителя в системе отопления (отключить стояк).
3. Возможные схемы подключения радиатора
ПРИ УСТАНОВКЕ РАДИАТОРА В ОДНОТРУБНОЙ СИСТЕМЕ ОТОПЛЕНИЯ ПЕРЕД
РАДИАТОРОМ НЕОБХОДИМО УСТАНОВИТЬ БАЙПАС (ПЕРЕМЫЧКУ).
ЭКСПЛУАТАЦИЯ РАДИАТОРА И ЕГО ОБСЛУЖИВАНИЕ
Эксплуатация системы отопления должна осуществляться в полном соответствии с
нормами.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и
выходе радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежание гидравли-
ческого удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, несоответствующий требованиям, приведенным в прави-
лах технической эксплуатации электрических станций и сетей РФ РД 34.20.501-95.
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в
летний период за исключением аварийных ситуаций и профилактических работ, но не
более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например,
для заземления;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
СВЕДЕНИЯ ОБ ОГРАНИЧЕНИЯХ УСЛОВИЙ ЭКСПЛУАТАЦИИ
Радиаторы с таким покрытием не предназначены для установки в помещениях с излишне
агрессивной и/или влажной средой (например: бассейны, автомойки, прачечные, химчистки).
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ЗАПОРНО-РЕГУЛИРУЮЩЕЙ И ВОЗДУХООТВОДЯЩЕЙ
АРМАТУРЫ
Установка радиаторов осуществляется следующим образом:
• Не распаковывая подвесить радиатор на кронштейны, предварительно закрепленные
на стене дюбелями с шурупом согласно схеме разметки, расположив конвективные
каналы вертикально;
• Соединить радиатор с подводящими трубопроводами, оборудованными на входе
регулирующим (ручным или автоматическим) каналом, а на выходе запорным
(настроечным) клапаном;
• Установить прилагаемый ручной (кран Маевского) либо автоматический клапан для
выпуска воздуха в свободный верхний выход радиатора. Установить заглушку в
неиспользуемое выходное отверстие радиатора и проверить работоспособность
системы. Проверка и профилактика всех приборов и арматуры системы отопления
должна производиться компетентными лицами регулярно;
• После окончания гидравлических испытаний и отделочных работ снять упаковочную пленку.
РЕКОМЕНДАЦИИ ПО МАТЕРИАЛАМ И КАЧЕСТВУ ТРУБОПРОВОДОВ ДЛЯ ПОДВОДА
ТЕПЛОНОСИТЕЛЯ В ОТОПИТЕЛЬНЫЙ ПРИБОР
• Трубопроводы систем отопления следует проектировать из стальных, труб из полимер-
ных материалов, разрешенных к применению в строительстве.
• В комплекте с полимерными трубами следует применять соединительные детали и
изделия, соответствующие применяемому типу труб;
• Параметры теплоносителя (температура, давление) в горизонтальных системах
отопления с трубами из полимерных материалов не должны превышать предельно
допустимые значения, указанные в нормативной документации на их изготовление.
5. Гидравлические испытания
После завершения монтажа необходимо провести гидравлические испытания радиатора,
т. е. создать в радиаторе давление, в 1.5 раза превышающее рабочее (рис. 7).
По результатам испытаний составляется Акт ввода радиатора в эксплуатацию.
4. Подключение радиатора к системе отопления
Радиатор подключается к трубопроводам с помощью специальных гаек-переходников.
ВО ИЗБЕЖАНИЕ АВАРИИ ДОПУСТИМО ОТКЛОНЕНИЕ ОСИ КОЛЛЕКТОРА РАДИАТОРА
ОТ ПОДВОДЯЩИХ ТРУБ НЕ БОЛЕЕ 2° (РИС.5)!
Для возможности демонтажа радиатора на подающий и обратный трубопровод устанав-
ливайте запорную или запорно-регулирующую арматуру.
НЕОБХОДИМО ПРОВЕРИТЬ ОТСУТСТВИЕ ЭЛЕКТРИЧЕСКОГО ПОТЕНЦИАЛА НА
ПОВЕРХНОСТИ РАДИАТОРА!
Для удаления воздуха из радиатора в верхний коллектор обязательна установка воздухоот-
водчика (входит в состав Универсального монтажного набора). Для удаления воздуха
необходимо периодически (несколько раз в год) вручную стравливать его с помощью специ-
ального ключа (рис. 6).
1 – радиатор; 2 – запорно-регулирующий вентиль + переходная гайка; 3 – переходная гайка +
заглушка; 4 – переходная гайка + воздухоотводчик; 5 – байпас.
НЕ СНИМАЙТЕ ПОЛИЭТИЛЕНОВУЮ ЗАЩИТНУЮ ПЛЕНКУ С РАДИАТОРА
ДО ОКОНЧАНИЯ РЕМОНТНЫХ РАБОТ!
Алюминиевые и биметаллические радиаторы www.rommer.ru Алюминиевые и биметаллические радиаторы
www.rommer.ru
УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ РАДИАТОРОВ
Допускается любой вид транспортировки радиаторов при условии отсутствия механиче-
ского воздействия во время перевозки. Производитель не несет ответственности за
повреждения радиатора в процессе транспортировки. До эксплуатации радиаторы
должны храниться в закрытых помещениях в упаковке производителя и быть защищены
от воздействия влаги и химических веществ.
Указанная в паспорте информация и реальные размеры могут отличаться. Погрешность
может составлять +- 5% от заявленных величин. Расхождения могут появляться в связи с
механической обработкой радиаторов на автоматической линии. Погрешность никак не
влияет на качество работы, долговечность и надежность отопительных приборов.
