Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

Радиаторы STOUT должны храниться на складах поставщика или потребителя в упаковке предприятия-изготовителя в закрытом помещении или

под навесом согласно условиям хранения по группе Ж2 ГОСТ 15150-69.

Радиаторы STOUT, упакованные на заводе-изготовителе в картонные коробки, могут транспортироваться любым видом транспорта в соответствии

с правилами перевозки грузов и техническими условиями погрузки и крепления грузов, действующими на данном виде транспорта. При

погрузке, транспортировке и хранении радиаторы STOUT следует оберегать от механических нагрузок и повреждений. Использование строп при

непосредственной перегрузке радиаторов не допускается.

«сверху-вниз» (односторонняя) «сверху-вниз» (разносторонняя)

«левое» (0121)схема движения теплоносителя «правое» (0120)

«снизу-вверх» «снизу-вниз»

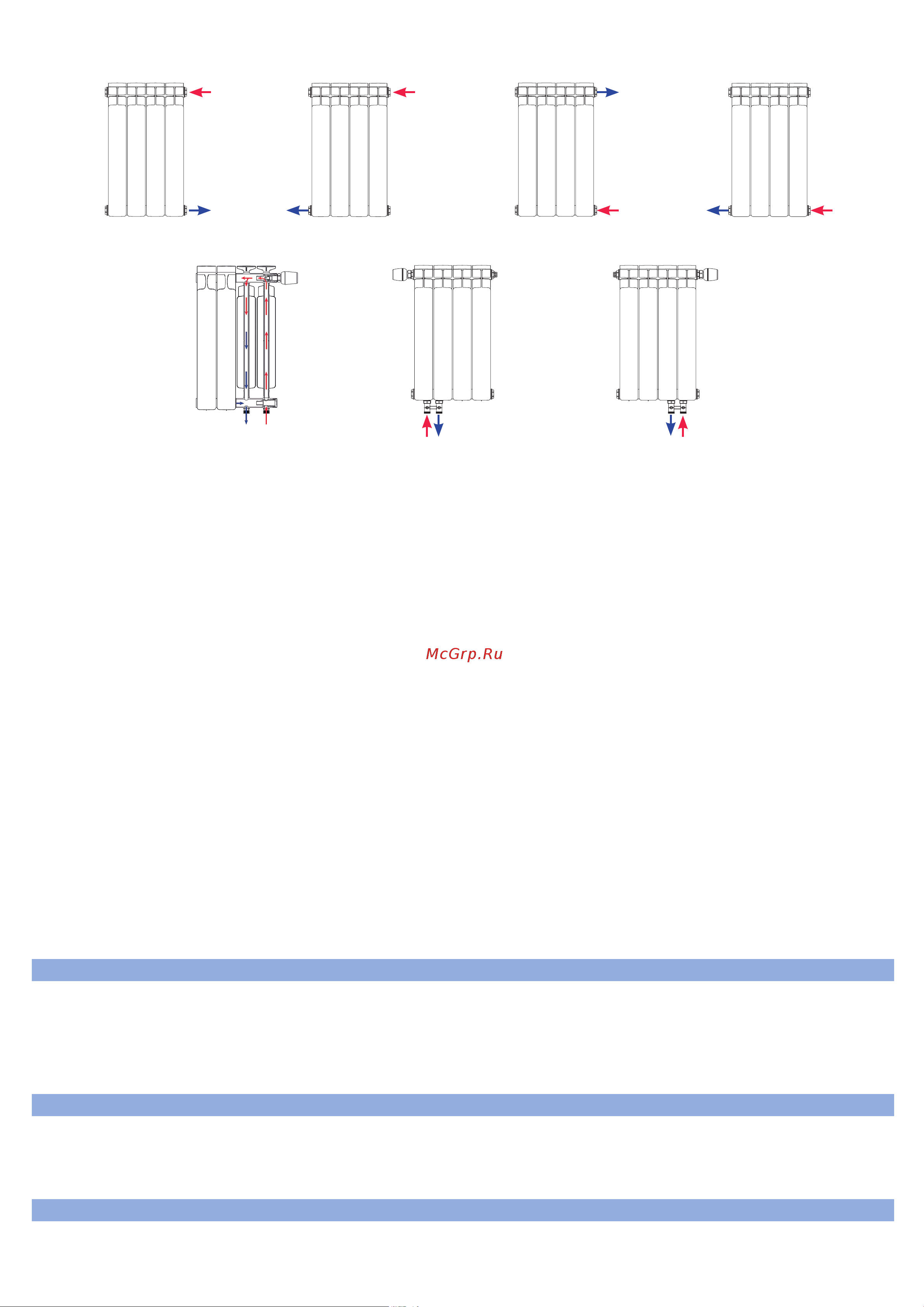

Рис. 4. Возможные схемы бокового подключения (0110) радиаторов STOUT Bravo к трубопроводам системы отопления:

Рис. 5. Возможные схемы нижнего подключения (0120/0121) радиаторов STOUT Bravo к трубопроводам системы отопления:

7. УТИЛИЗАЦИЯ

6. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно схеме его подключения, к системе

отопления (рис. 4, рис. 5). В случае одностороннего бокового подключения радиатора (снизу-вверх) с числом секций более 12 шт. для оптимальной

теплоотдачи рекомендуется во впускной коллектор установить направляющую потока длиной ≈⅔ длины радиатора. Арматура закручивается в

резьбовые отверстия пробок, предварительно установленных в коллекторы радиатора. Момент затяжки пробок в коллекторах радиатора должен

составлять 60-70 Нм.

Навесить радиатор на кронштейны без снятия защитной пленки.

Присоединить радиатор через предварительно установленную на нем арматуру к трубопроводам системы отопления.

ВНИМАНИЕ! В верхнюю пробку радиатора обязательно должен быть установлен ручной (кран Маевского) либо автоматический

воздуховыпускной клапан.

В соответствии с СНиП 3.05.01-85, после окончания монтажа радиатора необходимо:

Провести испытания на герметичность. Результаты проведенных испытаний должны быть оформлены АКТОМ ГИДРОСТАТИЧЕСКОГО ИЛИ

МАНОМЕТРИЧЕСКОГО ИСПЫТАНИЯ НА ГЕРМЕТИЧНОСТЬ (Обязательное приложение № 3 к СНиП 3.05 01-85.).

Провести индивидуальное испытание радиатора (проверка работоспособности). Результаты проведённых испытаний должны быть оформлены

АКТОМ ИНДИВИДУАЛЬНОГО ИСПЫТАНИЯ ОБОРУДОВАНИЯ (АКТ ВВОДА В ЭКСПЛУАТАЦИЮ РАДИАТОРА). (Обязательное приложение № 1 к

СНиП 3.05 01-85.)

5.3. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации. Опорожнение системы допускается

только для проведения ремонтных работ не более, чем на 15 дней в году. В процессе эксплуатации (если это требуется) необходимо удалять

воздух из радиатора с помощью воздухоспускного клапана.

Очищать поверхность радиатора следует сухой мягкой тканью или щеткой с использованием мыльного раствора.

ВНИМАНИЕ! При эксплуатации системы отопления с радиаторами STOUT Bravo КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ (!):

- устанавливать радиатор в качестве полотенцесушителя в системе горячего водоснабжения;

- резко открывать или закрывать запорно-регулирующую арматуру на трубопроводах системы отопления во избежание

гидравлических ударов и разрыва радиаторов;

- использовать радиаторы и трубопроводы в качестве заземляющих устройств;

- применять для очистки радиатора химически активные жидкости и абразивные материалы;

- эксплуатация системы отопления при отрицательных наружных температурах с незакрытым контуром здания и до окончания работ

по теплоизоляции (без дверей, окон и т.д.);

- обдув радиатора струями воздуха с отрицательной температурой (например, при открытой боковой створке окна);

- использовать радиатор в помещении с повышенной влажностью.

Радиаторы STOUT Bravo отвечают требованиям ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», иимеют сертификат

соответствия.

8. СЕРТИФИКАЦИЯ

Утилизация изделия производится в соответствии с установленным на предприятии порядком (переплавка, захоронение, перепродажа),

составленным в соответствии с Законами РФ №96-Ф3 «Об охране атмосферного воздуха», №89-Ф3 «Об отходах производства и потребления»,

№52-Ф3 «О санитарно-эпидемиологическом благополучии населения», а также другими российскими и региональными нормами, актами,

правилами, распоряжениями и пр., принятыми во исполнение указанных законов.
