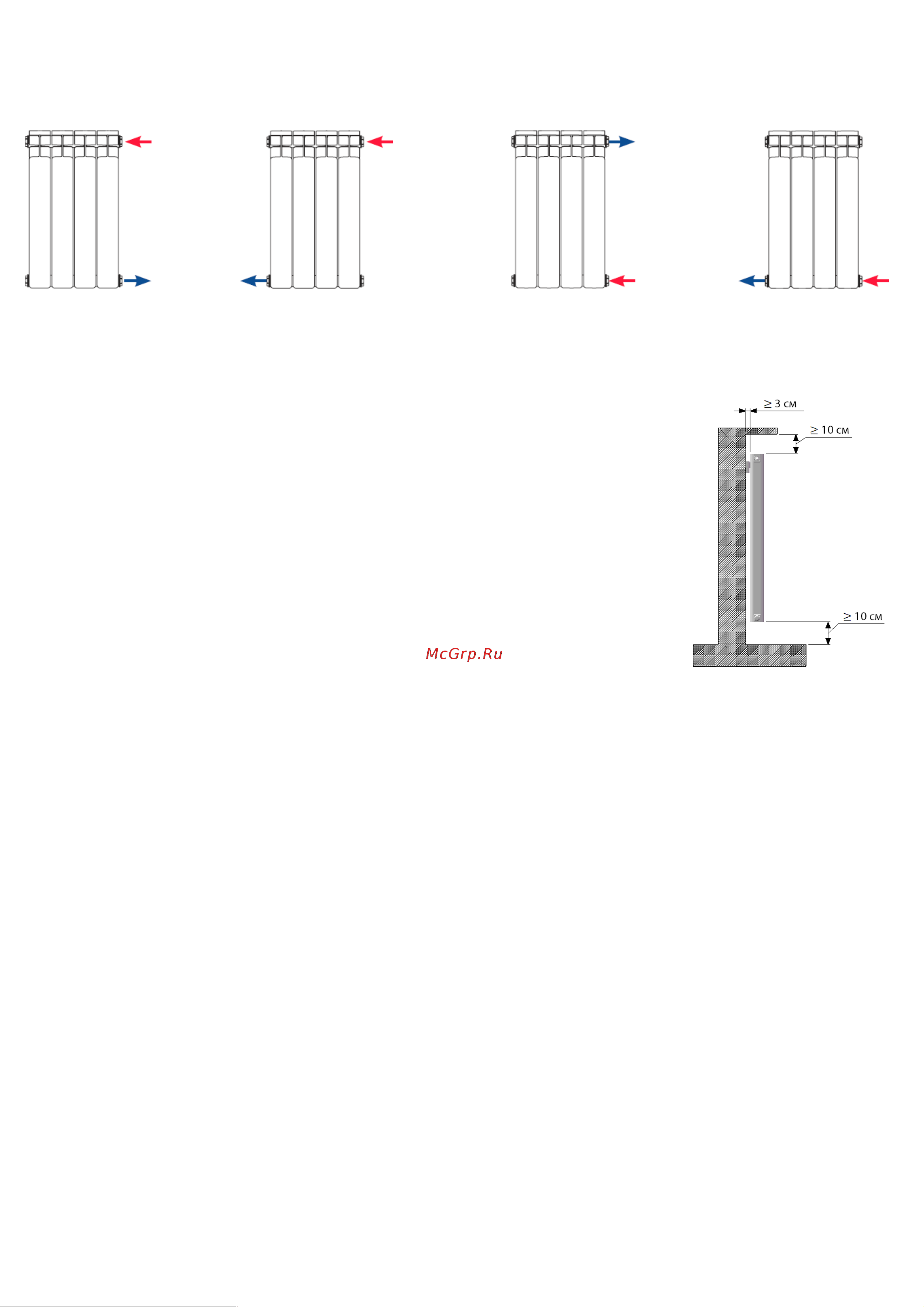

Схемы подключения к трубопроводам системы отопления:
Боковое подключение:
рис. 1 Сверху-вниз односторонняя
рис. 2 Сверху-вниз по диагонали
рис. 3 Снизу-вверх
рис. 4 Снизу-вниз
•
Теплоотдача радиаторов напрямую зависит от схемы подключения и места расположения радиаторов. При подключении радиатора по схеме сверху-вниз
с одной стороны (рис. 1) тепловая мощность прибора соответствует номинальному значению теплоотдачи, указанному в данном
паспорте. При
подключении по диагонали (рис. 2) достигается максимальная теплоотдача прибора. При подключении по схеме снизу-вниз (рис.
4) и с опрокинутой
циркуляцией теплоносителя (рис. 3) происходит снижение мощности отопительного прибора от номинального значения. При подключении радиатора по
схеме снизу–вниз (рис. 4) рекомендуется установить диафрагму между первой и второй секцией.
•
Монтаж комплектующих элементов производится без герметизирующих материалов (лен, фум-лента
и т.д.).
Необходимо соблюдать технику
монтажа при установке комплектующих, чтобы не повредить уплотнительные
прокладки. Уплотнительные прокладки должны быть установлены строго в посадочные места. Оптимальная
величина динамоме трического момента при затягивании заглушек и переходников – 60/70 Нм.
В целях сохранения герметичности соединений в местах пролегания прокладок между секциями и в местах
присоединения пробок/переходников не допускается зачищать боковые поверхности секций
радиатора
абразивными материалами или лезвием.
•
Расчетная теплоотдача достигается при соблюдении следующих оптимальных расстояний при монтаже радиатора
:
до пола ≥ 10 см; до
стены ≥ 3 см;
до подоконника/полки ≥ 10 см.
•
Выбор кронштейнов осуществляется с учетом материала стен для обеспечения надежного крепления радиатора.
•
Для монтажа радиаторов рекомендуется использовать пластифицированные кронштейны, которые предохраняют
от возникновения шума в местах опоры радиаторов на кронштейны при тепловом расширении в системе
отопления.
•
Разметка мест установки кронштейнов и последующий монтаж должны быть выполнены таким образом, чтобы обеспечить строго
•
горизонтальное положение радиатора. Верхний коллектор радиатора должен плотно опираться на кронштейны.
•
На каждый радиатор в обязательном порядке устанавливается ручной или автоматический клапан спуска воздуха, который предохраняет
•
отопительный прибор от застоя газообразных продуктов, обладающих коррозионными свойствами.
•
Рекомендуется на входе и выходе радиатора установить радиаторные вентили/клапаны, позволяющие регулировать температуру в помещении и
отключать радиаторы для технического обслуживания или демонтажа.
•
Не рекомендуется устанавливать шаровые краны вместо радиаторных клапанов и использовать их для регулирование теплового потока.
•
После окончания монтажа радиатора в соответствии с СНиП 3.05.01-85 необходимо провести:
ИСПЫТАНИЯ НА ГЕРМЕТИЧНОСТЬ
•
Результаты проведенных испытаний должны быть оформлены АКТОМ ГИДРОСТАТИЧЕСКОГО ИЛИ МАНОМЕТРИЧЕСКОГО ИСПЫТАНИЯ НА
ГЕРМЕТИЧНОСТЬ (Обязательное приложение № 3 к СНиП 3.05 01-85.)
ИНДИВИДУАЛЬНОЕ ИСПЫТАНИЕ РАДИАТОРА
•
Результаты проведённых испытаний должны быть оформлены АКТОМ ИНДИВИДУАЛЬНОГО ИСПЫТАНИЯ ОБОРУДОВАНИЯ (АКТ ВВОДА В
ЭКСПЛУАТАЦИЮ РАДИАТОРА) (Обязательное приложение № 1 к СНиП 3.05 01-85.)
ЭКСПЛУАТАЦИЯ РАДИАТОРА
•
Отопительная система должна быть заполнена теплоносителем в течение всего периода эксплуатации. Опорожнение системы допускается
только в
аварийных ситуациях и для профилактических работ, но не более чем на 15 дней в течение года.
•
Не допускается полностью перекрывать клапаны на входе и выходе радиатора, если радиатор не оборудован автоматическим клапаном
спуска
воздуха, за исключением случаев технического обслуживания или демонтажа радиаторов.
•
В случае необходимости отключить от системы отопления один или более радиаторов необходимо на каждый радиатор установить автома
тический
клапан спуска воздуха.
•
Для достижения максимального комфорта в помещении необходимо поддерживать тепловой градиент на возможно низком уровне. Снижению
теплового градиента способствует использование системы отопления в низкотемпературном режиме, при котором средний показатель ∆T
между
температурой теплоносителя в системе и температурой окружающей среды равен или незначительно ниже 50˚С.
Пример: средняя температура теплоносителя 70˚С; средняя температура окружающей среды 20˚С; средний показатель ∆T = 50˚С.
•
В процессе эксплуатации необходимо производить очистку наружных поверхностей радиаторов не менее 1 раза в начале и 1–2 раз в течение
отопительного сезона. Радиатор следует протирать мягкой ветошью с использованием слабого мыльного раствора и нейтральных чистящих средств. Не
допускается использование абразивных и иных агрессивных чистящих веществ с коррозионными свойствами для очистки радиаторов. Очистка
производится после полного остывания радиатора, что позволяет сохранить оригинальный блеск лакокрасочного покрытия.
•
Чтобы избежать полного или частичного разморожения (подморожения), что может привести к нарушению целостности радиатора, появле
нию трещин
в корпусе и разрушению прокладок, не допускается:
−эксплуатация системы отопления при отрицательных наружных температурах с незакрытым контуром здания и до окончания работ по
теплоизоляции
(без дверей, окон и т.д.);
−обдув радиатора струями воздуха с отрицательной температурой (например: при открытой боковой створке окна).
•
В случае слишком частой необходимости спуска воздуха из радиатора, что является признаком неправильной работы системы отопления,
рекомендуется вызывать специалиста.
