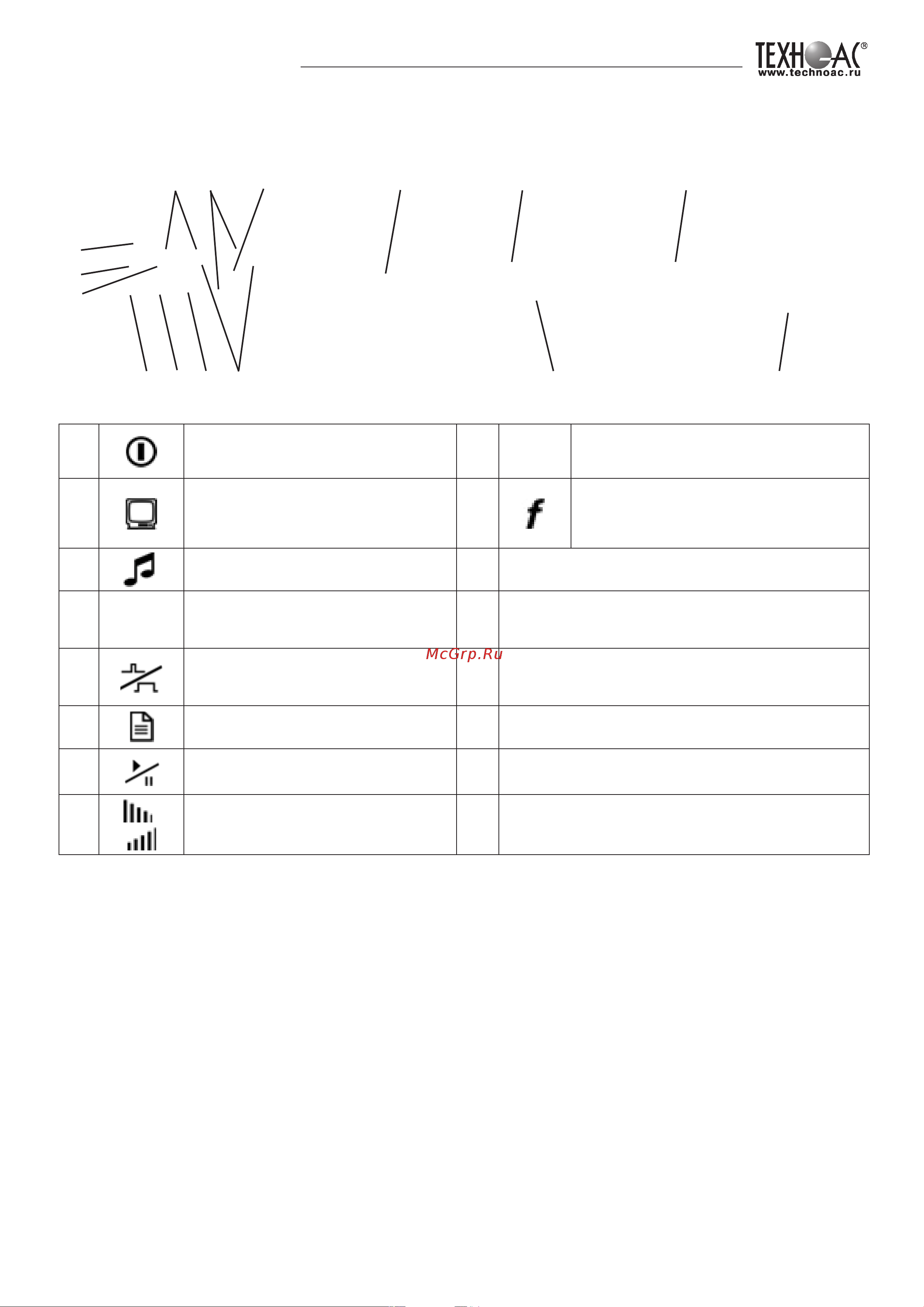

Рис. 2.1
2 Приёмник АП-027
Внешний вид. Органы управления и индикации
1
кнопка включения/выключе-
ния питания
9
▲/▼
кнопки выбора вида принима-
емого сигнала или масштаба
изображения
2
кнопка вида
визуальной индикации
10
кнопка «частота» или «функция»
(вкл/выкл регулировки частоты
фильтра или осуществление
дополнительной функции)
3
кнопка вида звуковой
индикации
11 индикатор жидкокристаллический
4
◄/►
кнопки изменения значения
параметра (меньше / боль-
ше)
12
разъем для подключения головных те-
лефонов *
5
кнопка «фильтр»
(вкл/выкл «широкой поло-
сы»)
13 разъем для подключения датчиков
6
кнопка «память» 14 батарейный отсек прибора
7
кнопка «измерение»
(пуск/пауза)
15
разъем для подключения внешнего
питания
8
/
кнопки «чувствительность»
(уменьшение / увеличение)
14
15
Технические характеристики на приемник АП-027 приведены в Приложении 1.
Индикация приемника АП-027 представлена в Приложении 2.
* В приемнике АП-027 для подключения головных телефонов (наушников) используется
стандартный разъем диаметром 3,5 мм. Это позволяет, при необходимости, использовать
для работы широко распространенные вакуумные (внутриканальные) и накладные науш-
ники без микрофона с разъемом 3,5 мм stereo (TRS) или мини-джек.
