4

1

2

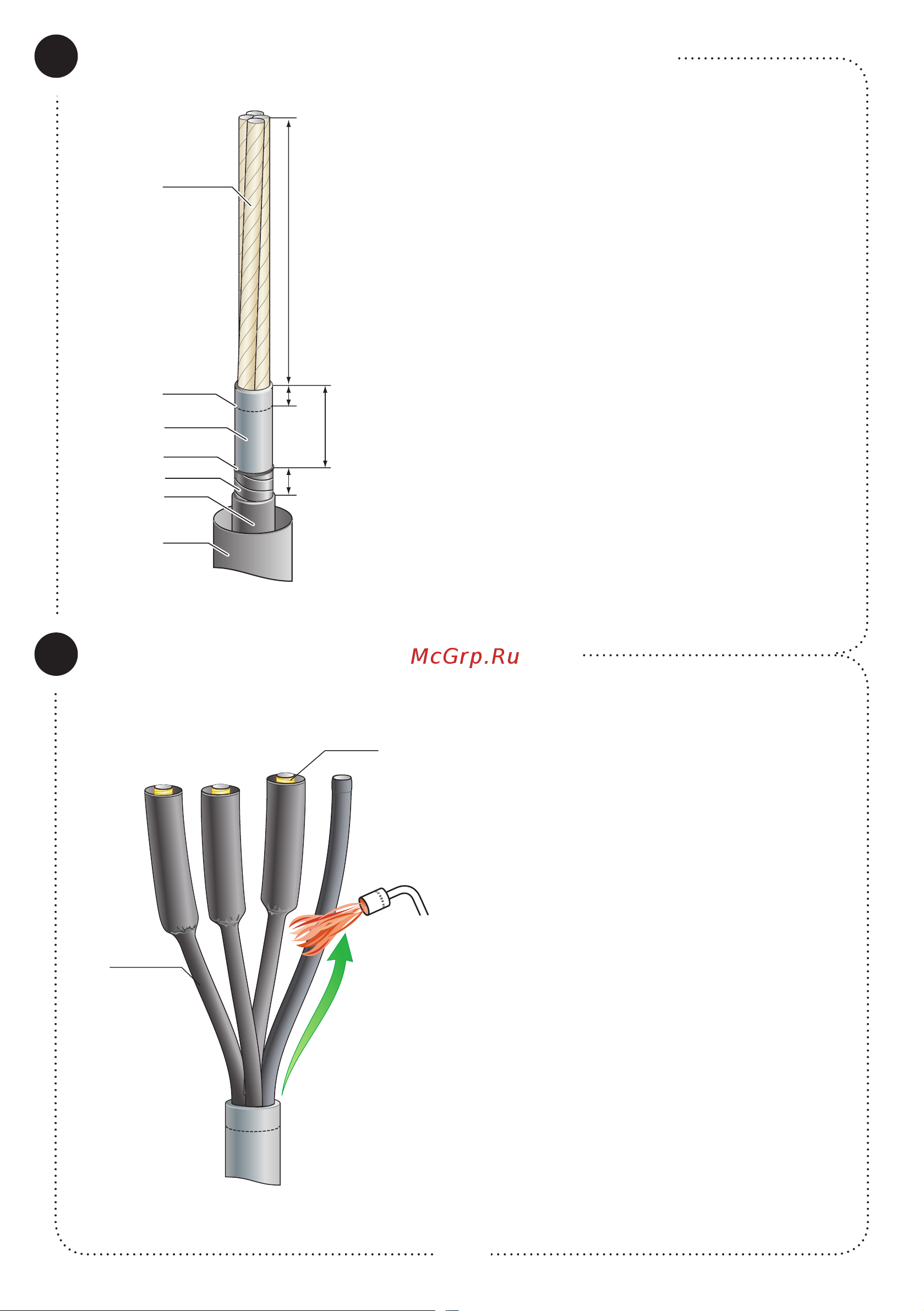

Установка изолирующих трубок

Разделка и подготовка кабеля к работе

1.1 Распрямить конец кабеля длиной 1250 мм;

1.2 Снять с кабеля защитный покров, броню,

металлическую оболочку и слой поясной

изоляции согласно размерам, указанным на

рисунке. Удалить жгуты межфазного запол-

нения. При наличии расцветочных маркиро-

вочных лент на фазной бумажной изоляции,

ленты — не удалять;

1.3 На расстоянии 20 мм от среза металличе-

ской оболочки произвести кольцевой надрез

оболочки;

1.4 Протереть сухой ветошью фазную бумажную

изоляцию, сняв остатки масла с поверхности;

1.5 Зачистить (до металлического блеска) и обе-

зжирить оболочку и бронеленты;

1.6 Надеть на конец кабеля поясную манжету и

сдвинуть ее на время монтажа вдоль кабеля,

предварительно защитив внутреннюю по-

верхность манжеты от загрязнения (надев на

кабель, под манжету, упаковочный п/э пакет

из комплекта муфты).

2.1 Развести жилы кабеля под углом, удобным

для проведения работ;

2.2 Зафиксировать концы фазной бумажной

изоляции бандажом из ленты ПВХ;

2.3 Надеть на жилы кабеля изолирующие трубки

и сдвинуть их вниз до упора в корень раз-

делки;

2.4 Последовательно усадить изолирующие

трубки в направлении от корня разделки к

концам жил кабеля.

670 мм

20

100 мм

50 мм

поясная

манжета

защитный

покров

броня

бандаж

оболочка

кольцевой

надрез на

оболочке

фазная

бумажная

изоляция

направление

усадки

бандаж из

изоленты

изолирующие

трубки
