6

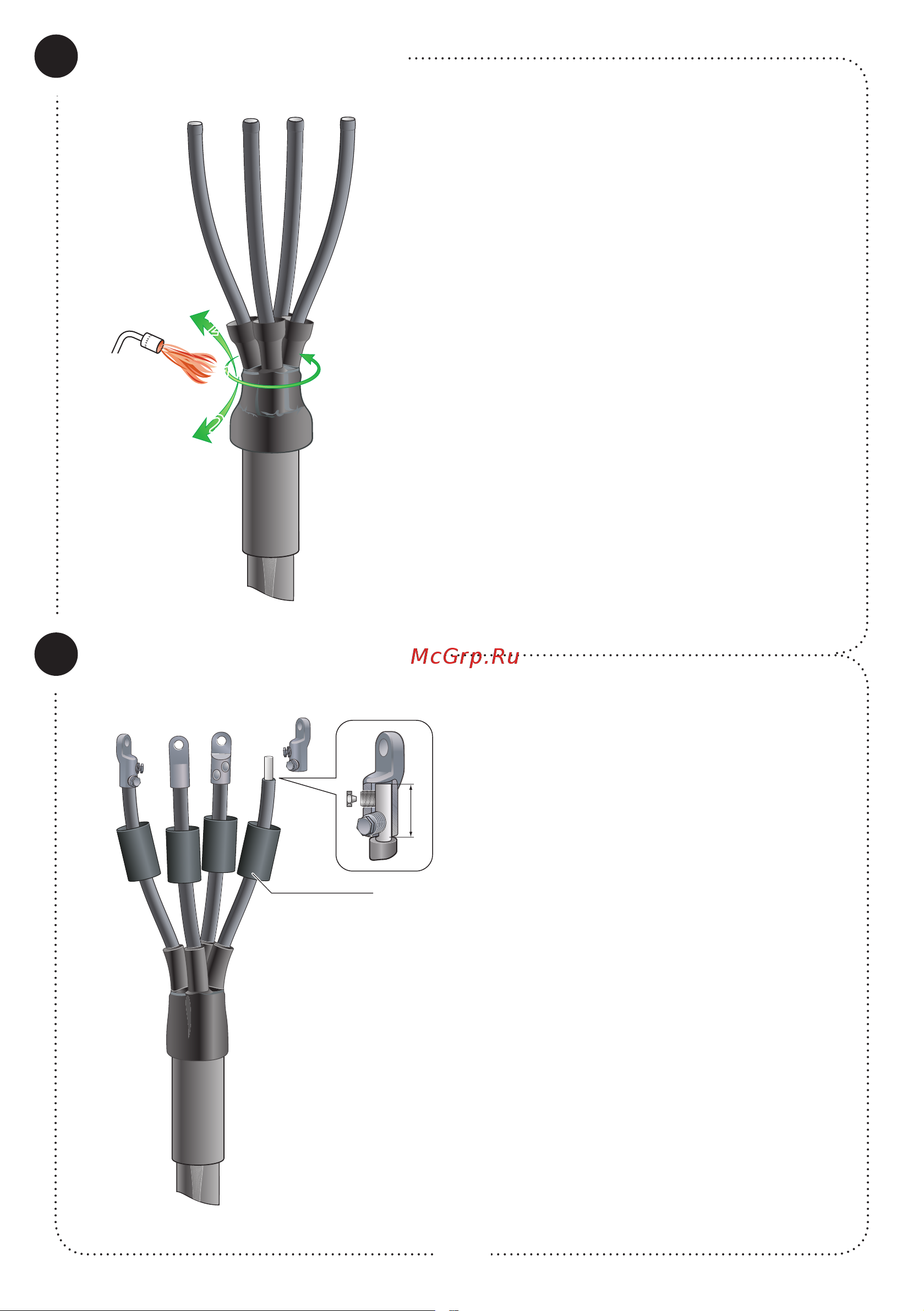

Монтаж наконечников

Установка перчатки

6

5

направления

усадки

1

2

2

концевая манжета

L

5.1 Сблизить жилы кабеля и надеть на них изоли-

рующую перчатку (черного цвета). Сдвинуть

перчатку вниз как можно плотнее к основа-

нию разделки;

5.2 Усадить перчатку в направлениях, указан-

ных на рисунке. В первую очередь усадить

основание «пальцев» по окружности. Затем

усадить «пальцы» на жилы кабеля от осно-

вания. И в завершение — усадить корпусную

часть перчатки от основания «пальцев» на

оболочку кабеля;

5.3 После усадки, корпус перчатки должен плот-

но облегать поясную манжету, а «пальцы»

— жилы кабеля.

6.1 Снять с концов каждой жилы изоляцию на

длине, равной глубине хвостовика наконеч-

ника, и очистить растворителем поверхности

оголенных участков жил;

6.2 Надеть на жилы кабеля концевые манжеты,

временно сдвинув их в сторону корня раз-

делки;

6.3 При использовании наконечников под опрес-

совку предварительно зачистить их внутрен-

нюю поверхность от окисловых пленок;

6.4 Произвести оконцевание жил наконечника-

ми по выбранной технологии: наконечниками

со срывающимися болтовыми головками,

либо методом опрессовки;

6.5 Зашлифовать острые кромки, выступы и

заусенцы на поверхности наконечников,

образовавшиеся после опресовки или срыва

болтовых головок.
