Руководство по эксплуатации поломоечных машин МЕТЛАНА М50Е / М50В / М50ВТ

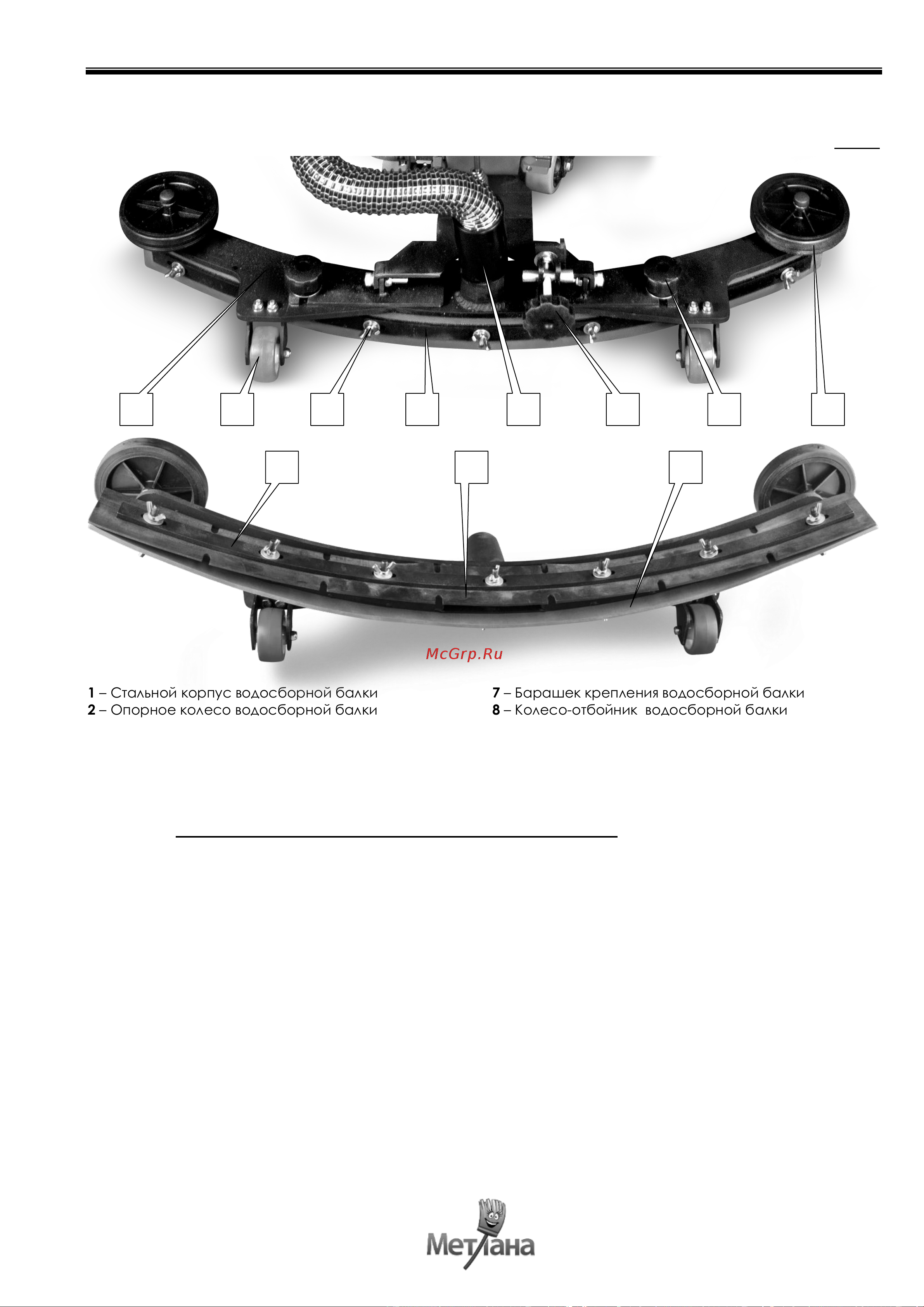

4.7. Общий вид водосборной балки поломоечных машин Метлана М50 и расположение

основных её элементов представлены на рисунке 6.

Рис. 6

5. Подготовка к работе и эксплуатация машины

5.1. Распаковка и подготовка к запуску

5.1.1. Освободите машину от упаковки.

5.1.2. Откройте крышку верхнего бака (рис.1 поз.1), выньте из него папку с документацией и

резиновую юбку кожуха щетки (рис.1 поз.21). Убедитесь в отсутствии в баке других посторонних

предметов.

5.1.3. Откройте защелку-фиксатор (рис.1 поз.9) и откиньте верхний бак (рис.1 поз.3). В

зависимости от модификации и комплектации проверьте:

 в модификации М50Е отсек внутри нижнего бака должен быть пуст и свободен от

посторонних предметов;

 в модификациях М50В и М50ВТ, поставляющихся без АКБ и зарядного устройства, внутри

аккумуляторного отсека должен находиться пластиковый поддон под АКБ, аккумуляторная

перемычка для соединения двух АКБ (рис.5 поз.3) и аккумуляторный шлейф с коннектором (рис.5

поз.4) для подключения АКБ к электрической цепи машины или к зарядному устройству;

 в модификациях М50В и М50ВТ, поставляющихся в комплекте с АКБ и зарядным

устройством, внутри аккумуляторного отсека должен находиться пластиковый поддон под АКБ,

аккумуляторные батареи (рис.5 поз.2) суммарным напряжением 24В (тип и ёмкость АКБ в

зависимости от конкретного комплекта поставки), снабженные аккумуляторным шлейфом с

коннектором (рис.5 поз.4) для подключения АКБ к электрической цепи машины или к зарядному

1 – Стальной корпус водосборной балки

2 – Опорное колесо водосборной балки

3 – Барашек крепления пластины-держателя

4 – Пластина-держатель задней водосборной резинки

5 – Наконечник всасывающего шланга

6 – Регулировочный винт водосборной балки

7 – Барашек крепления водосборной балки

8 – Колесо-отбойник водосборной балки

9 – Пластина-держатель передней водосборной

резинки

10 – Передняя водосборная резинка

11 – Задняя водосборная резинка
