Домкрат кабельный гидравлический ДК-3ГП пред-

назначен для подъема кабельных барабанов с

кабелем массой до 3 тонн и дальнейшей размот-

ки кабеля. Домкрат ДК-3ГП оснащён гидравли-

ческим приводом. Применение данного домкрата

на строительной площадке или в производствен-

ном цехе, значительно ускоряет процесс монтажа

кабельных линий, за счет скорости его установки

и удобства эксплуатации. ДК-3ГП поставляются

1. Назначение

2. Состав комплекта, технические характеристики

3. Устройство, принцип и порядок работы

№ п/п

Состав и назначение

(применяемость)

комплекта, обозначение

модели

Кол-во,

шт.

Грузо-

подъем-

ность,

кН

Масса

1 шт.,

кг.

Габаритные размеры:

LxBxH, мм

№

барабана

1 Стойка ДК-3ГП 2 1,5 26 1085x500x385

6-182 Ось Ø51 мм 1 3,0 18,9 1750x50x11

3 Хомут Ø51 мм 2 - 0,7 100x90

комплектами, по две стойки в комплекте и осью.

Комплектация и технические характеристики изде-

лия приведены в таблице №1 данного Паспорта.

Климатическое исполнение У1 по ГОСТ 10150.

Домкраты могут эксплуатироваться в полевых

условиях в любое время года и любых погодных

условиях при рекомендуемой температуре окружа-

ющего воздуха от минус 20 °С до плюс 40 °С.

Таблица №1

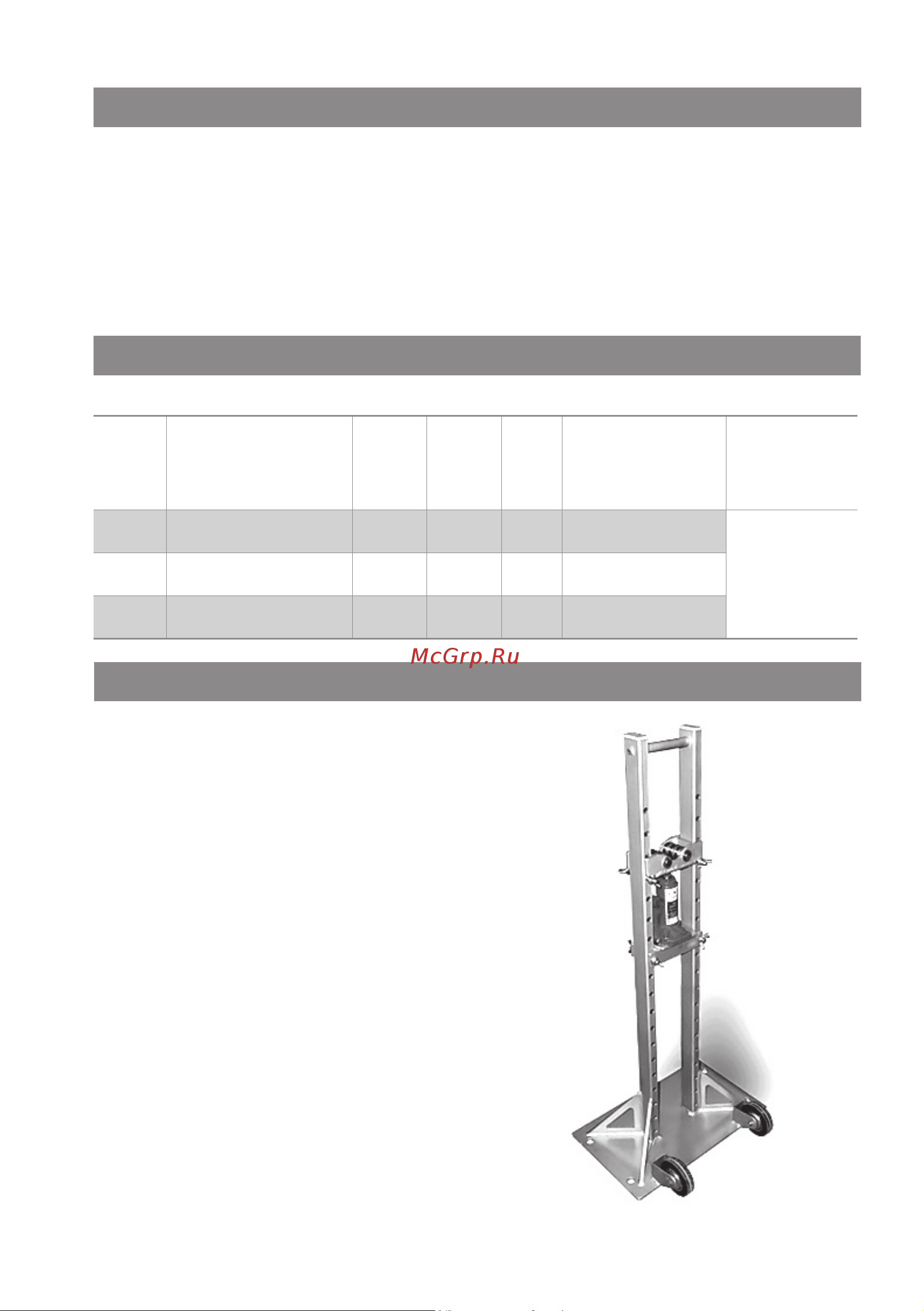

Комплект домкрата ДК-3ГП состоит из двух сто-

ек и оси. Стойки домкрата состоят из рам, регу-

лируемых площадок подвижной и неподвижной.

На неподвижной площадке установлен гидравли-

ческий бутылочный домкрат, на подвижной для

облегчения вращения барабана установлены под-

шипники качения. Рама имеет 19 монтажных

отверстий, что позволяет работать с кабельными

барабанами различного диаметра от 600 до

1800 мм. Ход поршня гидравлического бутылоч-

ного домкрата составляет 100 мм., ход винта 65

мм. Для удобства перемещения стойки домкра-

та оснащены колесами. Для возможной фиксации

домкрата как в кузове грузового автомобиля при

монтаже кабельной линии, так и в полевых услови-

ях, основание рамы имеет четыре отверстия.

Ось домкрата выполнена из толстостенной трубы

и оснащена прижимными хомутами для фиксации

барабана на оси.

В процессе эксплуатации домкрат должен устанав-

ливаться на ровную поверхность, для этого мож-

но подкладывать деревянные маты под площадку

стойки.
