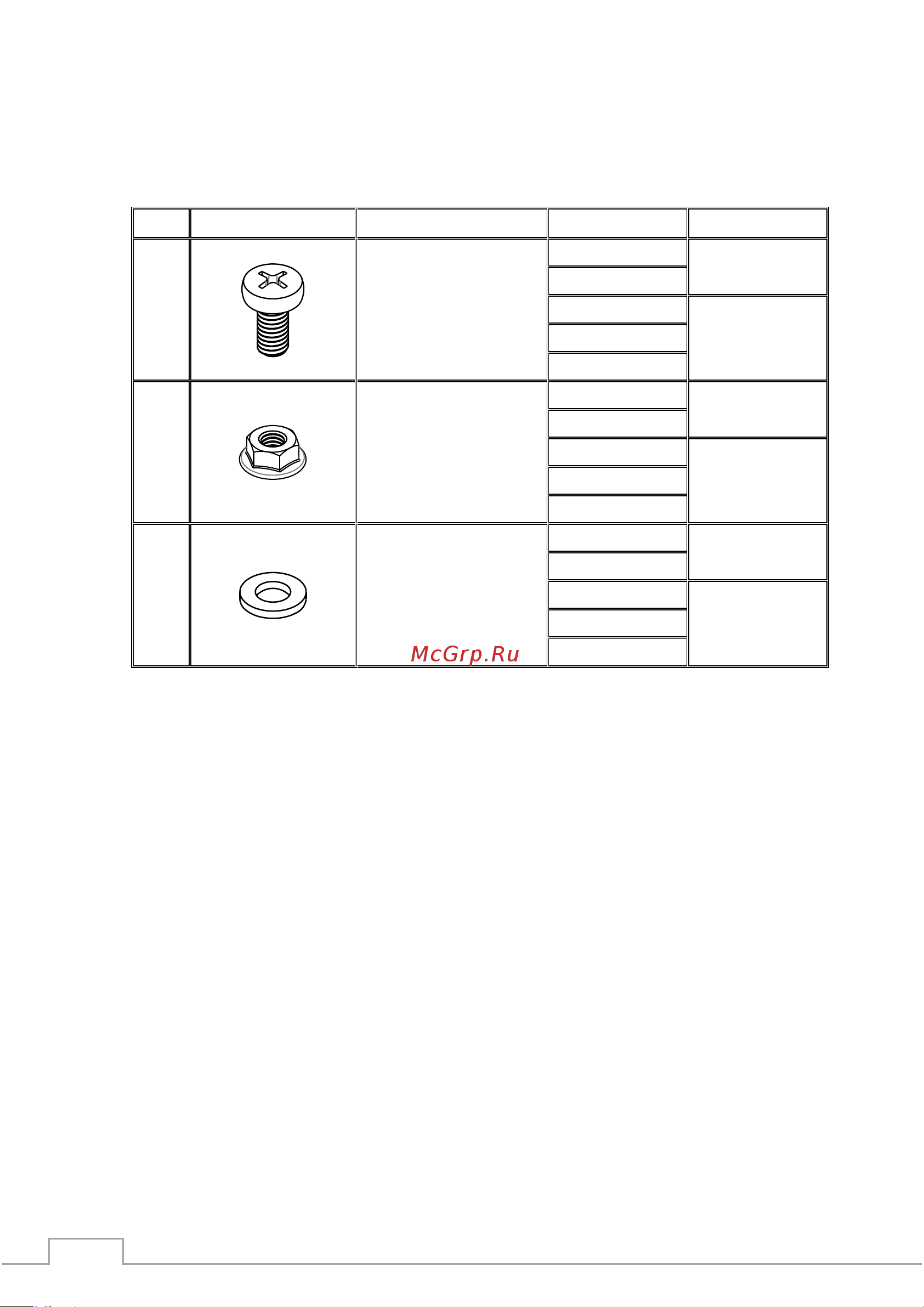

5. Комплект поставки

Органайзеры поставляются в картонной упаковке.

 Органайзер – 1шт.

 Комплект крепежа:

№

Вид

Наименование

Высота, U

 Кол-во, шт.

Винт М6х12

ГОСТ 17473-80

(DIN 7985)

18 U

24 U

33 U

42 U

47 U

Гайка

фланцевая М6

DIN 6923

18 U

24 U

33 U

42 U

47 U

Шайба 6 ГОСТ

11371-78

18 U

24 U

33 U

42 U

47 U

 Паспорт – 1 шт.

 Упаковочный лист – 1шт.

6. Руководство по монтажу

Необходимый инструмент:

 Крестовая отвертка

 Ключ комбинированный S10

Для монтажа:

1. Извлеките органайзер и крепежный комплект из упаковки.

2. Установите органайзер внутри шкафа с левой или правой

стороны.

Примечание: Органайзеры для размеров 33U, 42U и 47U имеют

несимметричную конструкцию, нужно учитывать верх и низ при установке,

если центральная группа отверстий не сходиться с отверстиями на

центральной направляющей шкафа, переверните органайзер.

3. Зафиксируйте органайзер на каркасе шкафа используя

комплектный крепеж: Винт (поз.1) с шайбой (поз.2) с внутренней

стороны шкафа и Гайка (поз.3) к внешней стороне см. Рис.1.
