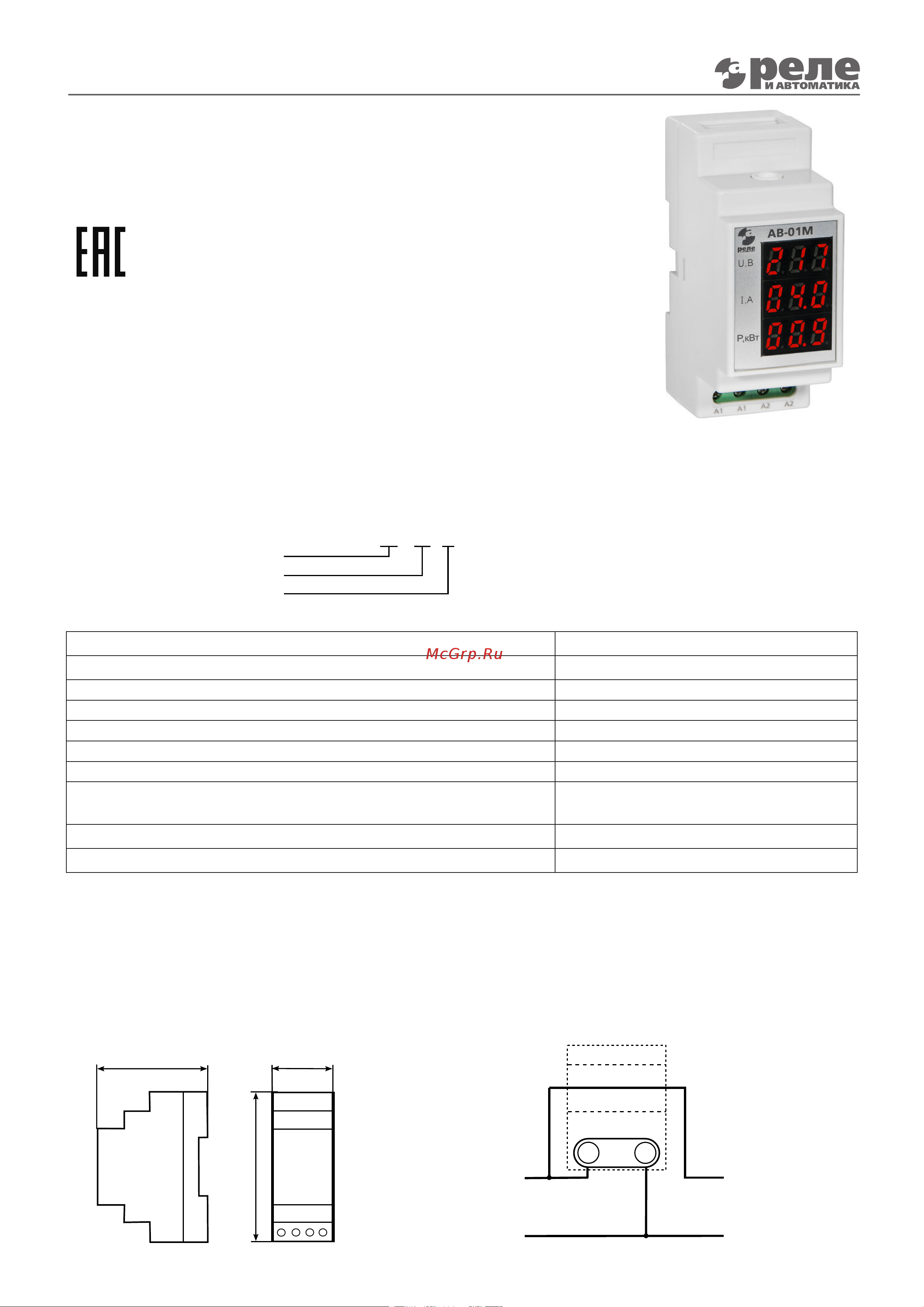

Реле-ампервольтметр-индикатор однофазный АВ-01М

(С) 2016.1008 =115

ОБЩИЕ СВЕДЕНИЯ

Цифровой ампервольтметр-индикатор АВ-01М предназначен для инди-

кации величин напряжения и тока в электрических цепях переменного

1-фазного тока частоты 50 и 60Гц, а также индикации величины актив-

ной потребляемой мощности.

Является индикаторным устройством. Периодической поверке не подлежит.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климати-

ческими условиями.

Диапазон рабочих температур от -40°С до +50°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой

до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную вели-

чину напряжения питания и длительностью не более 10мкс.

Степень защиты реле – IP40, выводных зажимов – IP20.

Устройство предназначено для монтажа на DIN-рейку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемого фазного напряжения переменного тока, В 50…270

Дискретность индикации напряжения, В 1

Частота измеряемого напряжения, Гц 40…65

Диапазон измеряемого тока, А* 0...60

Дискретность индикации тока, А 0,1

Диапазон отображаемых активных мощностей, кВт 0...14

Дискретность индикации активной мощности, кВт 0,1

Погрешность измерения напряжения, не хуже, при -20…50°С, %

при -40…-20°С, %

2,7

Потребляемая мощность, Вт, не более 1.5

Масса, кг 0.09

*В диапазоне 0...1А показания амперметра не нормируются.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

УСТРОЙСТВО И РАБОТА

Ампервольтметр-индикатор размещен в пластмассовом корпусе. На лицевой панели размещены три 3-разряд-

ных цифровых индикатора, отображающих текущие значения измеряемого сетевого напряжения, потребляе-

мого тока и активной мощности. В нижней части корпуса размещены клеммы для подключения сетевого на-

пряжения А1 и А2. Провод, через который течёт контролируемый ток, пропускается через отверстие в корпусе.

СХЕМА ПОДКЛЮЧЕНИЯ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

АВ - 01 М

Тип корпуса

Модификация

Ампервольтметр-индикатор

РЕЛЕ-АМПЕРВОЛЬТМЕТР-ИНДИКАТОР ОДНОФАЗНЫЙ

АВ-01М

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТУ 27.12.24-007-17114305-2019
