BT508

Руководство пользователя

3-2

Измерительные щупы батареи

Порядок подключения измерительных щупов к полюсу батареи:

1. Внутренним наконечником тестового щупа коснитесь контролируемой

поверхности.

2. Надавите на щуп, чтобы внутренний наконечник отошел назад, пока

внутренний и внешний наконечники не коснутся полностью контролируемой

поверхности. Это обеспечит полное подключение 4 проводов к полюсу батареи.

Примечание

Стабильные и верные показания появятся, только когда оба,

внутренний и внешний наконечники, тестового щупа

подсоединятся к полюсам батареи. Чтобы получить наиболее

точные показания внутреннего сопротивления, не

прикладывайте испытательные щупы к болтам. См. рисунок 3-

Проверьте на наличие срабатывания плавкого предохранителя

перед проведением замера мОм, присоединив внешние

наконечники обоих щупов. Если показания мОм изменяются от

"OL" к пунктирам, а затем обратно к "OL" , предохранитель в

хорошем состоянии. Если показания мОм остаются как "OL",

значит предохранитель сгорел, и его необходимо заменить.

В данной функции напряжение между положительным и

отрицательным

полюсами батареи должно быть < 60 В.

Напряжение >60 В приводит к срабатыванию предохранителя.

htj008.eps

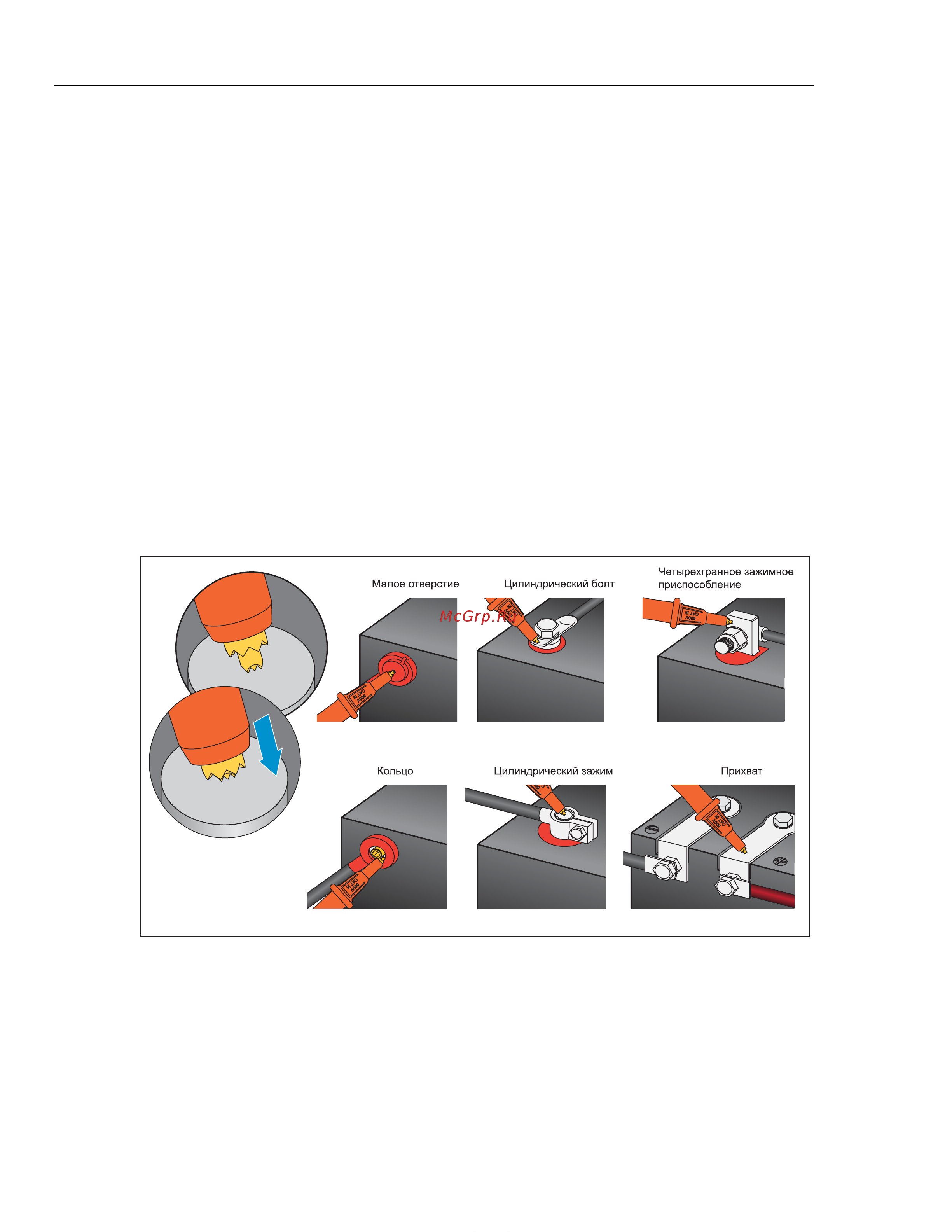

Рис. 3-2. Подключение измерительного щупа к полюсу батареи
