Анализаторы спектра ______________________________

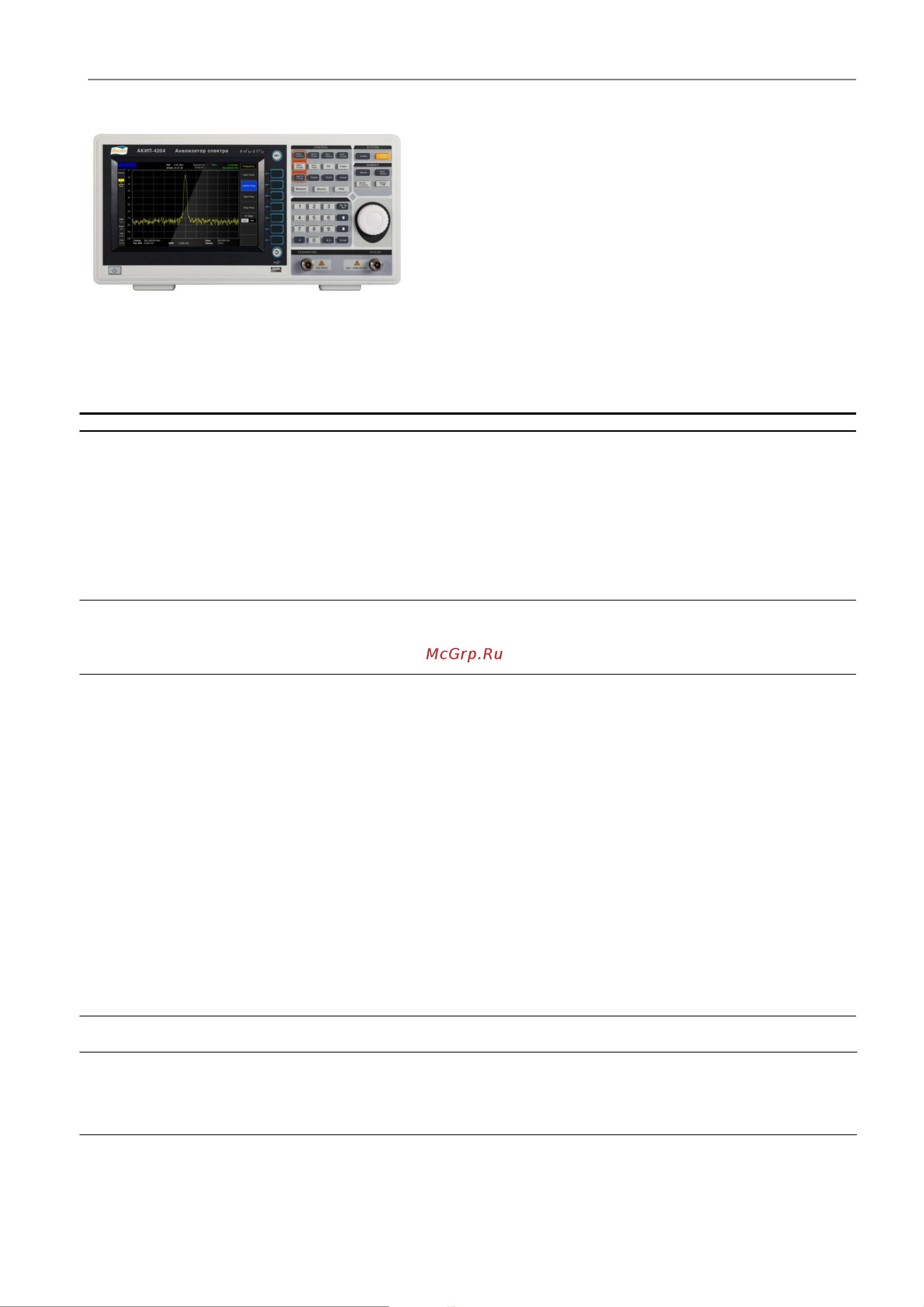

АКИП-4204
Анализаторы спектра цифровые АКИП-4204, АКИП-
4204/1, АКИП-4204/2
АКИП™
Частотный диапазон: 9 кГц1,5 ГГц/ 3 ГГц/ 7,5 ГГц
Фазовый шум -95 дБн/Гц, отстройка на 10 кГц
Погрешность измерения амплитуды < 0,4 дБ
Уровень собственных шумов < -148 дБм
Разрешение полосы обзора: 1 Гц
Встроенный предусилитель
Опция: трекинг генератор 1,5 ГГц/ 3 ГГц/ 7,5 ГГц
Опция: демодуляция и измерение АМ/ЧМ сигналов
Маркерные измерения
Диагональ экрана 21,5 см (разрешение 800х480)
Интерфейсы USB, RS-232C/ VGA (на выбор), LAN
Технические данные:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ЧАСТОТА
Частотный диапазон
9 кГц…3000 МГц для АКИП-4204;
9 кГц…1500 МГц для АКИП-4204/1;
9 кГц…7500 МГц для АКИП-4204/2;
Погрешность источника
опорной частоты
1*10
-7
Полоса обзора
Нулевая; 100 Гц… до максимальной частоты, в зависимости от
модели (разрешение 1 Гц)
Плотность фазовых шумов
-95 дБн/Гц (АКИП-4204, 4204/2), fн=500 МГц, отстройка 10 кГц
-100 дБн/Гц (АКИП-4204/1), fн=500 МГц, отстройка 10 кГц
Скорость развертки
10 мс … 3000 с
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ
1 Гц… 3 МГц (шаг 1-3-10)
Погрешность установки
полосы пропускания ПЧ
± 5 %
Полоса пропускания видео
1 Гц…3 МГц (шаг 1-3-10)
АМПЛИТУДА
Диапазон измерений
Собств. шум .…+30 дБ
Макс. входной уровень
+30 дБм (аттенюатор ≥20 дБ, предусилитель выкл.)
+10 дБм (аттенюатор ≥20 дБ, предусилитель вкл.)
Опорный уровень
-100 дБм…+30 дБм (шаг 1 дБ)
Диапазон смещения опорного
уровня (аттенюатор)
0 дБ … 50 дБ (шаг 10 дБ)
Погрешность измерения
0,4 дБ на 50 МГц
(0,6 дБ + неравномерность АЧХ) в остальном диапазоне
Неравномерность АЧХ
± 1 дБ
Средний уровень
собственных шумов
Предусилитель выкл., аттенюатор 0 дБ:
≤ -130 дБм: 10 МГц … 2,5 ГГц
≤ -120 дБм: в остальном диапазоне
Предусилитель вкл., аттенюатор 0 дБ:
≤ -148 дБм: 10 МГц … 2,5 ГГц
≤ -130 дБм: в остальном диапазоне
КСВ
≤ 1,8 (10 МГц, аттенюатор 10 дБ)
Гармонические искажения 2-го
порядка
< -70 дБн
Интермодуляционные
искажения 3-го порядка
< -70 дБн (уровень –40 дБм, Мгц…1,5 ГГц)
ВХОДЫ
ВЧ вход
Соединитель N-типа; 50 Ом
Вход опорной частоты
Соединитель BNC-типа; 10 МГц; 0…10 дБм
ДОПОЛНИТЕЛЬНЫЕ
ФУНКЦИИ
Маркер измерения частоты
Разрешение: 1 Гц
Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.)
Режимы измерения
Фазовый шум, мощность в канале/соседнем канале, занимаемая
полоса частот, гармонические/негармонические искажения,
спектрограмма, спектральная маска
