ВЧ-входе, должны быть введены как положительное число, а усиление должно быть
задано как отрицательное число.
Диапазон измерений (RANGE) определяет разрешение по оси уровней
измерительной диаграммы. Если выбраны стандартные настройки или
предустановки (PRESET), то по оси уровней откладываются дБ. Диапазон измерений
составляет 100 дБ, при этом одно деление соответствует 10 дБ (10 дБ/дел). В
R&S FSC также поддерживаются диапазоны уровней 50 дБ (5 дБ/дел), 20 дБ
(2 дБ/дел), 10 дБ (1 дБ/дел), и 1 дБ (0,1 дБ/дел), которые позволяют увеличить
разрешение по оси уровней. Однако увеличение разрешения не ведет к увеличению
точности, например, снятия показаний маркером, а только облегчает считывание
значений с измерительной кривой. Также с помощью функциональной клавиши LIN
0-100 % может быть выбран линейный масштаб по оси уровней. В этом случае
уровень отображается в процентах (от 0 % до 100 %) от опорного уровня. Этот
режим полезен при отображении, например, несущей, модулированной по
амплитуде, во временной области (SPAN (полоса обзора) = 0 Гц).
Анализатор R&S FSC также способен проводить измерения в системах с
волновым сопротивлением 75 Ом. Прибор R&S FSC самостоятельно не выбирает ВЧ-
вход с сопротивлением 75 Ом, а использует согласующее устройство,
подсоединенное к ВЧ-входу. Согласующее устройство "50/75 W Matching Pad
R&S RAZ" рекомендуется использовать для согласования систем, имеющих волновое
сопротивление 75 Ом, с анализатором (см. рекомендуемые принадлежности).
В R&S FSC автоматически учитывается коэффициент преобразования при
установке значения 75 Ом. Использование других согласующих устройств, таких как
R&S RAM или R&S FSC-Z38, может быть учтено с помощью коэффициента
преобразования (включен в управляющее ПО R&S FSCView).
8.5.1 Установка опорного уровня
- Нажать клавишу AMPT.

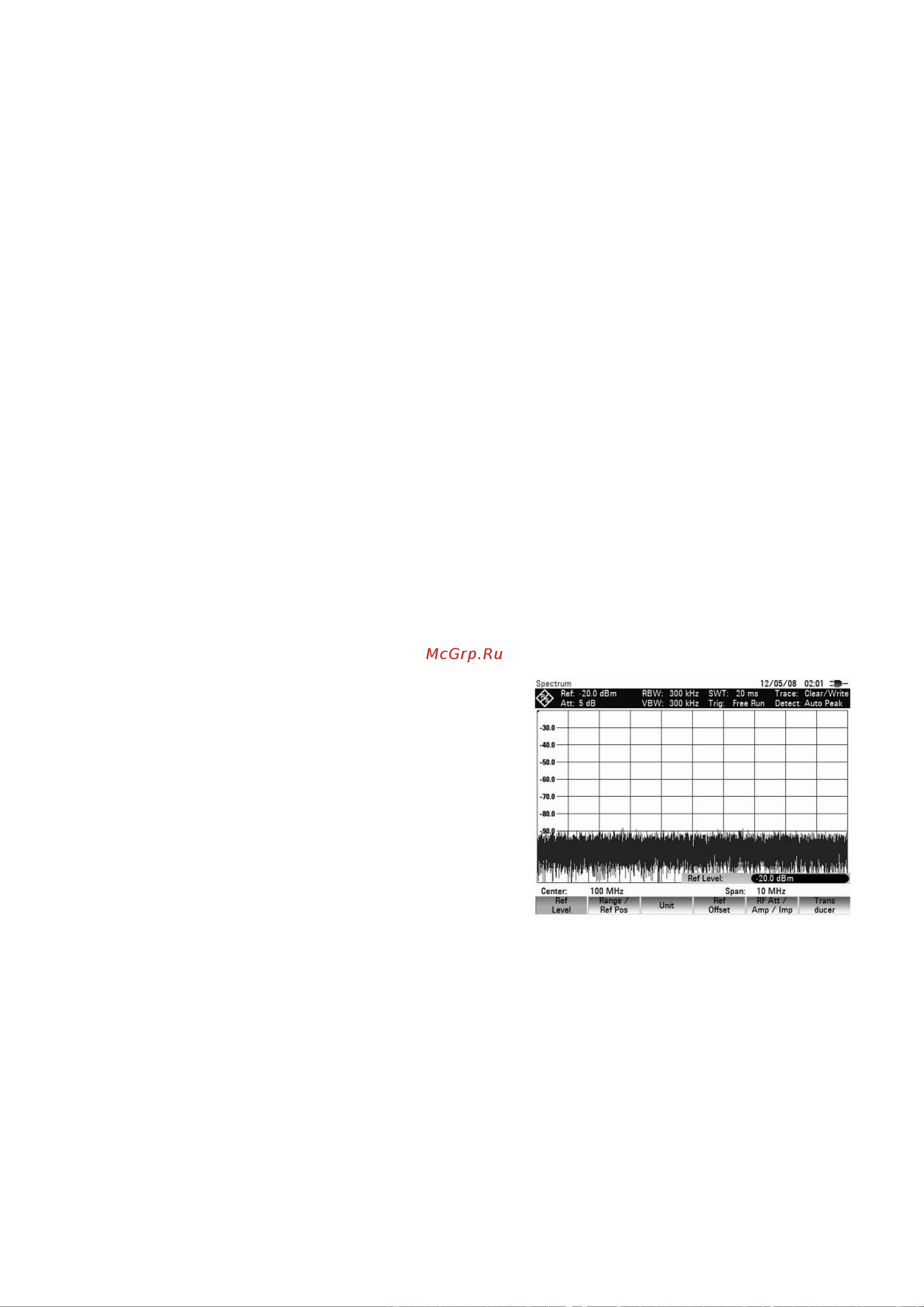

Появится окно для ввода опорного
уровня. Функциональная клавиша REF
LEVEL будет выделена красным цветом.
- Ввести опорный уровень с помощью
цифровой клавиатуры и подтвердить
ввод либо выбором единиц измерения (-
dBm или dBm для относительных
измерений, (), m, µ, n для абсолютных
измерений) либо нажатием клавиши
ENTER, или
- Настроить опорный уровень с помощью
поворотной ручки или клавиш курсора.
Любые изменения опорного уровня, сделанные с помощью поворотной ручки
или клавиш курсора, вступают в силу немедленно. Кривая при изменении
опорного уровня сдвигается.
- После установки нужного опорного уровня можно убрать с экрана окно ввода
значений нажатием клавиши CANCEL.
8.5.2 Ввод диапазона отображения
- Нажать клавишу AMPT.
- Нажать функциональную клавишу RANGE/REF POS.
