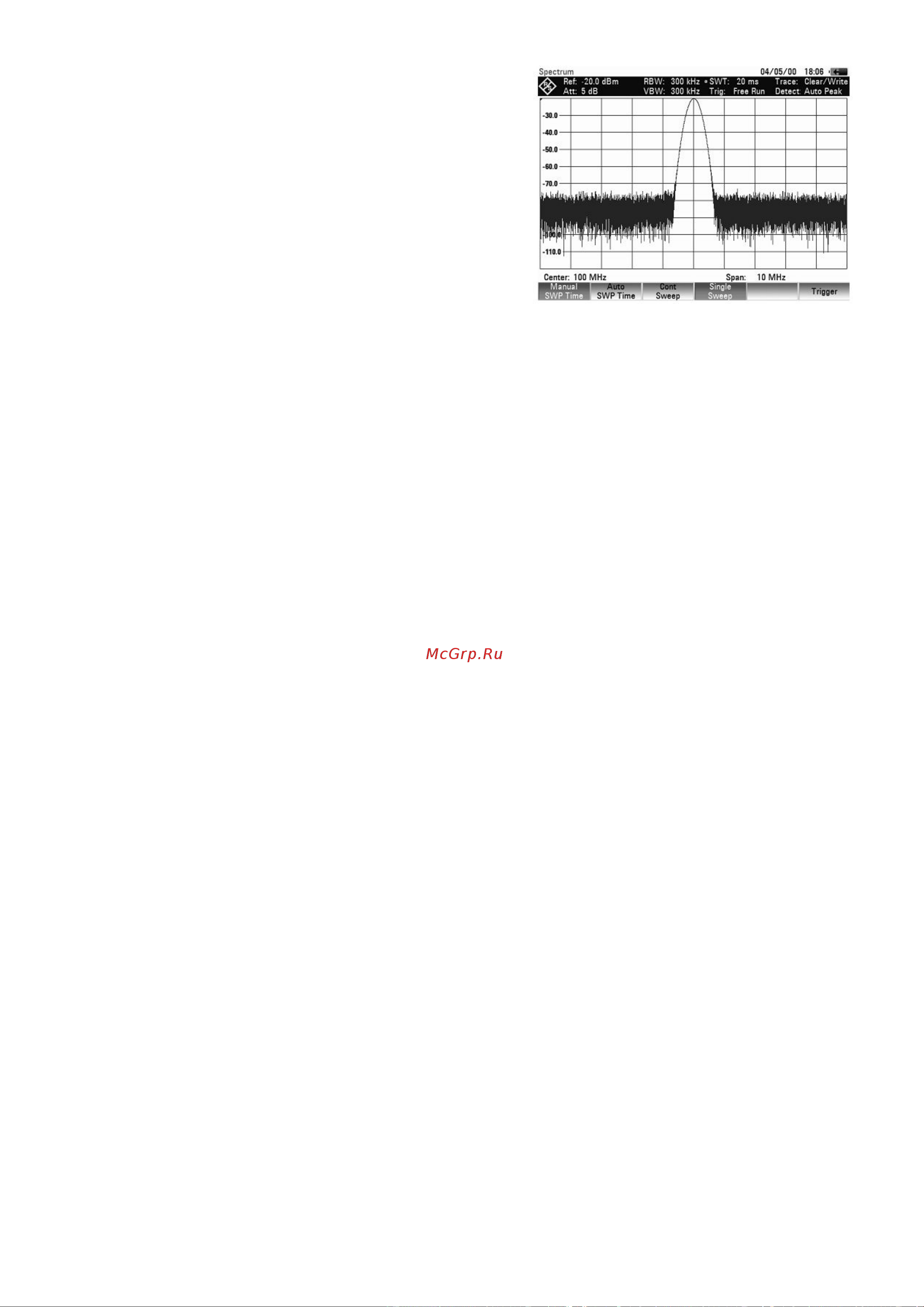

- Нажать функциональную клавишу

SINGLE SWEEP.

Функциональная клавиша

SINGLE SWEEP будет выделена

зеленым цветом. R&S FSC произведет

однократную развертку и будет ожидать

следующих команд.

- Нажать функциональную клавишу CONT SWEEP.

Анализатор R&S FSC снова перейдет в режим непрерывной развертки.

8.7.3 Функции запуска

Для реакции на событие R&S FSC обладает целым набором функций запуска.

Запускающий сигнал может быть как внешним, так и сгенерированным внутри

прибора.

• FREE RUN

Новая развертка начинается по завершении предыдущей развертки. В приборе

R&S FSC этот режим установлен по умолчанию (стандартная настройка).

• VIDEO

Развертка начинается, когда напряжение видеосигнала превышает

установленное значение. Запуск по видеосигналу доступен только при нулевой

полосе обзора (во временной области). При отображении частотного спектра

(полоса обзора ³10 кГц) нет гарантии, что сигнал для генерации видеосигнала

находится на начальной частоте. В такой ситуации R&S FSC никогда не смог бы

запустить развертку.

• EXTERNAL RISE и EXTERNAL FALL

Развертка начинается по переднему (RISE) или заднему (FALL) фронту

внешнего сигнала запуска. Внешний сигнал запуска подается через BNC-

разъем EXT TRIGGER. Порог переключения составляет 1,4 В, то есть

соответствует уровню ТТЛ-сигнала.

• GATED TRIGGER

При включенном режиме стробируемой развертки (Gated Trigger) для

управления разверткой используется строб-сигнал, который подается на вход

запуска анализатора R&S FSC. Измерение начинается в момент активности

строб-сигнала и после истечения установленной задержки строб-сигнала, и

прерывается по достижении заданной длительности строб-сигнала. При

следующей активизации строб-сигнала начинается следующее измерение и т.д.

Данный метод может использоваться для измерения импульсных сигналов. При

этом задержка и длительность строб-сигнала выбираются таким способом,

чтобы измерение выполнялось только в момент активности импульса.

Стробируемые измерения могут производиться в частотной области (полоса

обзора > 0) и во временной области (полоса обзора = 0), но только в сочетании

с внешним строб-сигналом.

Если выбран режим запуска по видеосигналу или по внешнему сигналу, начало

измерения может быть задержано по отношению к запускающему событию

посредством ввода значения задержки (DELAY). Таким образом можно учесть

разность во времени между запускающим событием и измерением.

Текущие настройки запуска отображаются на экране (в поле «Trig:»).
