Первый созданный маркер (M1) всегда является обычным маркером. Все

прочие маркеры по умолчанию создаются как дельта-маркеры. Это означает,

что их положение отображается относительно маркера 1.

- Для преобразования дельта-маркера в обычный маркер нажать функциональную

клавишу MARKER TYPE. Изменится обозначение маркера (например, D2 -> M2)

и положение маркера отобразится в абсолютных значениях.

Для выбора предыдущего созданного маркера следует нажимать

функциональную клавишу SELECT MARKER до тех пор, пока символ нужного

маркера не будет подсвечен красным цветом.

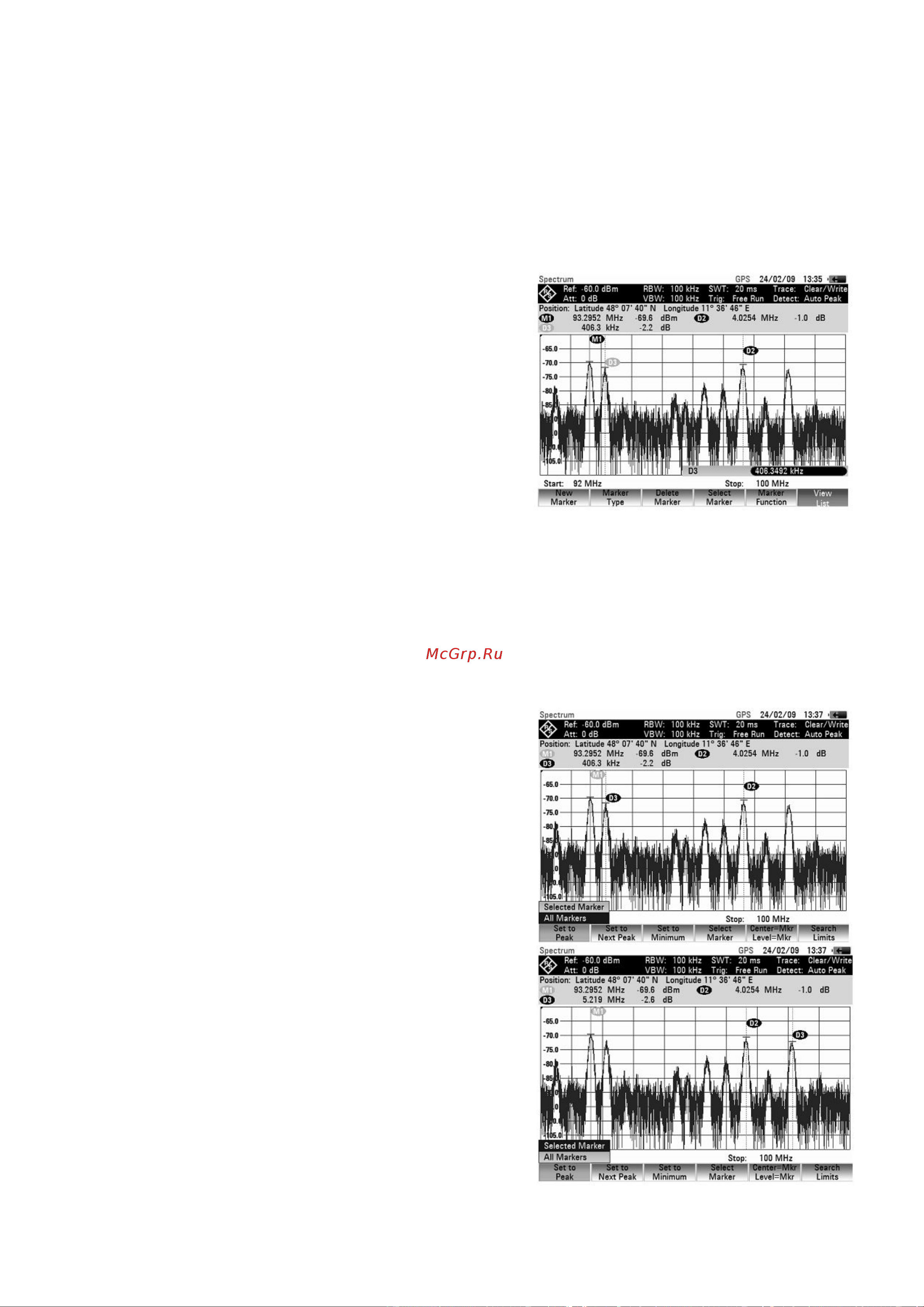

Откроется окно ввода частоты выбранного

маркера или разноса частот между дельта-

маркером и опорным маркером M1.

- Используя клавиши курсора, поместить

маркер или дельта-маркер рядом с

нужной позицией. Здесь используется

шаг в 10% от оси X.

- Затем с помощью поворотной ручки

провести точную настройку маркера или

дельта-маркера на анализируемый

сигнал. Величина шага соответствует

расстоянию между пикселями кривой.

- Также нужную позицию маркера или дельта-маркера можно ввести, используя

цифровые клавиши и завершив ввод нажатием одной из клавиш единиц

измерения.

Последний отредактированный маркер или дельта-маркер (т.е. активный маркер)

будет выделен с помощью красной подсветки. Все функции маркера относятся к

активному маркеру.

Автоматическое позиционирование маркеров:

Автоматическое позиционирование

маркеров в многомаркерном режиме похоже

на позиционирование обычных маркеров.

Различные функции применяются всегда к

активному маркеру, что также указывается для

различных функций в меню MKR-> (например,

«Selected Marker to Peak»).

Кроме того, имеется возможность

помещения всех активированных маркеров

(M1…M6) на пик кривой.

- В меню SET TO PEAK выбрать пункт

ALL MARKERS.

- Подтвердить выбор нажатием клавиши

ENTER или функциональной клавиши

SET TO PEAK.

Все активированные маркеры будут

помещены на максимум текущей кривой.
