8.9.4 Функции маркера
Помимо простого отображения уровня и частоты в позиции маркера (настройка
NORMAL), в анализаторе R&S FSC поддерживаются другие виды анализа, выполняе-
мые в позиции маркера. Например, имеется возможность вычисления плотности
мощности по отношению к полосе 1 Гц (функция NOISE) или измерения частоты
сигнала в позиции маркера (функция FREQ COUNT). Ширина полосы пропускания
фильтра или полосы частот сигнала измеряется с помощью функции N DB DOWN.
П р и м е ч а н и е – Выключение функции маркера
Для возвращения в нормальный режим работы маркера войти в меню функции маркера
(функциональная клавиша MARKER FUNCTION) и повторно выбрать активную функцию маркера.
Подтвердить выбор нажатием клавиши ENTER.
8.9.4.1 Измерение плотности мощности шума
Функция NOISE используется для вычисления плотности мощности шума в
позиции маркера. Плотность мощности шума вычисляется в дБмВт/(1 Гц), исходя из
значений пикселей кривой, выбранной полосы разрешения, типа детектора и режима
отображения уровня (абсолютного или относительного). Для стабилизации
индикации мощности шума в приборе используется пиксель, на котором установлен
маркер, и четыре соседних пикселя справа и слева от маркерного пикселя.
В плотности мощности шума может содержаться полезная информация, особенно
при измерении шумовых сигналов или сигналов с цифровой модуляцией. Тем не
менее, достоверные результаты могут быть получены, только если спектр в области
маркера представляет собой равномерную частотную характеристику. При
измерениях дискретных сигналов функция будет давать неверные результаты.
Последовательность действий:
-

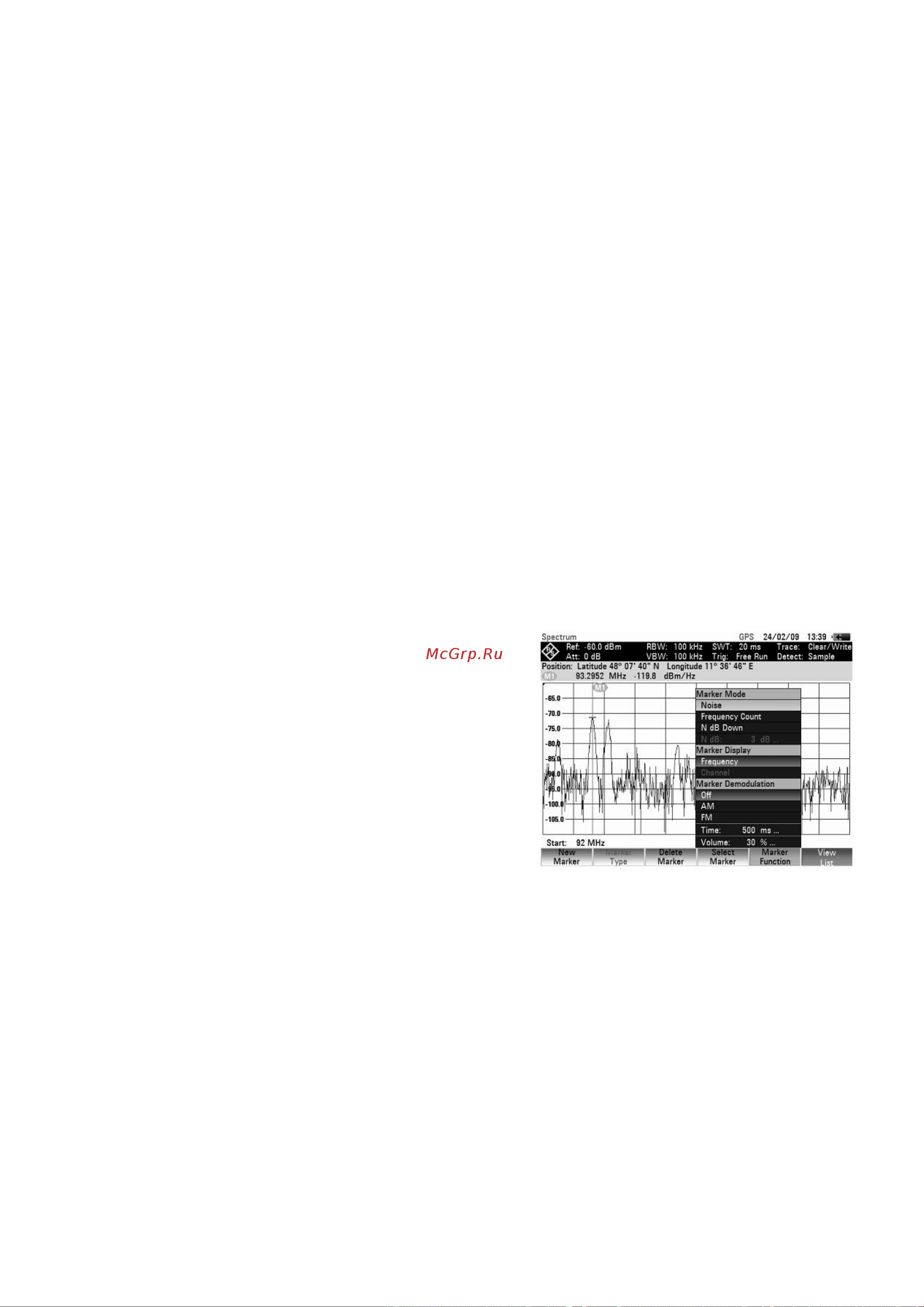

Нажать клавишу
MARKER
.
- Нажать функциональную клавишу
MARKER FUNCTION.
- Используя поворотную ручку или
клавиши курсора, выбрать пункт меню
NOISE.
- Подтвердить выбор нажатием клавиши
ENTER или повторным нажатием
функциональной клавиши
MARKER FUNCTION.
Теперь уровень маркера будет отображаться с размерностью дБмВт/Гц
(dBm/Hz). Если активным является дельта-маркер, то результат отображается с
размерностью дБн/Гц (dBc/Hz). Показания выводятся относительно позиции
главного маркера 1.
8.9.4.2 Измерение частоты
Функция FREQUENCY COUNT используется для измерения частоты в позиции
маркера. При этом точность показаний частоты маркера не будет зависеть от
пиксельного разрешения кривой, а будет определяться только погрешностью
внутреннего источника опорной частоты.
В анализаторе R&S FSC частота маркера вычисляется, исходя из центральной
частоты, полосы обзора и частоты пикселя кривой, на котором расположен маркер.
Кривая состоит из 631 пикселя, которые соответствуют 631 частотной координате.
Следовательно, разрешение по частоте относительно грубое – особенно, если
установлена большая полоса обзора. Для того чтобы обойти эту проблему, можно
использовать встроенную в прибор R&S FSC функцию частотомера. При проведении
