75
обзора, полоса разрешения, полоса
видеофильтра, время развертки и
детектор для установленного
стандарта выбираются автоматически.
С помощью управляющего ПО R&S FSCView могут быть созданы и загружены в
анализатор через интерфейс USB или LAN дополнительные стандарты. Количество
стандартов, которое может храниться в памяти прибора R&S FSC, зависит от
объема остальных наборов данных в приборе (см. раздел «Сохранение и загрузка
настроек прибора и результатов измерений»).
Информация о создании и редактировании конфигураций содержится в
руководстве по работе с ПО R&S FSCView.
8.12.1.2 Установка опорного уровня
Выбирая опорный уровень, убедитесь, что анализатор R&S FSC не будет
перегружен. Поскольку мощность измеряется в полосе разрешения гораздо
меньшей, чем полоса частот сигнала, то R&S FSC может быть перегружен, даже не
смотря на то, что кривая будет находиться в пределах измерительной диаграммы.
Чтобы предотвратить перегрузку R&S FSC, можно измерять сигнал при наибольшей
из возможных полос разрешения, используя пиковый детектор. При выборе таких
настроек кривая не сможет превысить опорный уровень.
Чтобы упростить работу и предотвратить некорректные измерения в
анализаторе R&S FSC предусмотрена автоматическая процедура установки
опорного уровня.
-

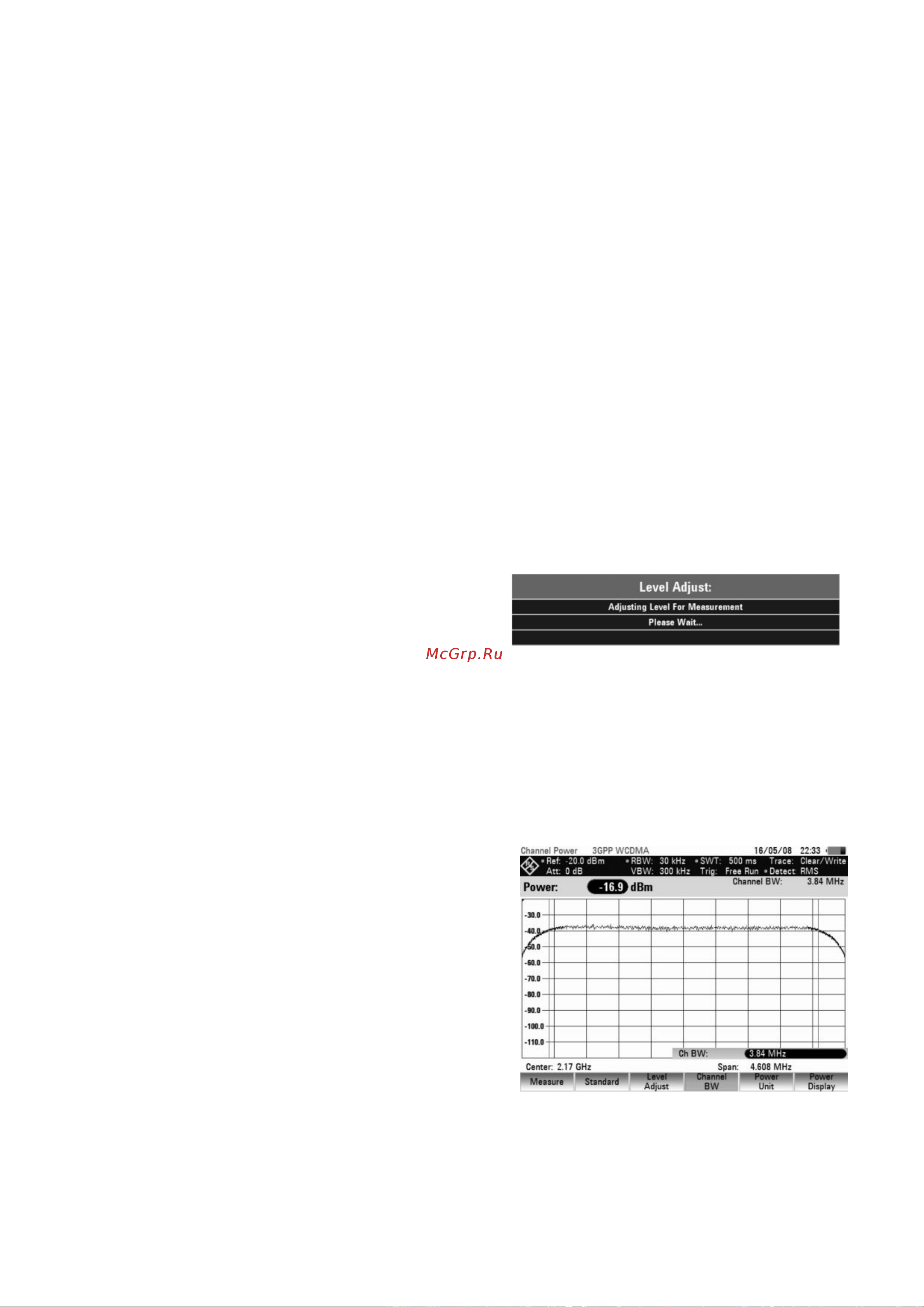

Нажать клавишу
AMPT
.
- Нажать функциональную клавишу
LEVEL ADJUST.
Начнется измерение для определения
оптимального опорного уровня.
При измерении используется полоса разрешения 1 МГц, полоса видеофильтра
1 МГц и пиковый детектор. После завершения автоматического измерения в приборе
R&S FSC будет установлен оптимальный опорный уровень.
8.12.1.3 Установка полосы частот канала
Ширина полосы частот канала определяет диапазон частот вокруг центральной
частоты, в котором проводится измерение мощности.
-
Нажать клавишу
MEAS
.
- Нажать функциональную клавишу
CHAN BW.
Откроется окно ввода с текущим
значением полосы частот канала.
- Используя цифровые клавиши, ввести
новую полосу частот канала и
завершить ввод нажатием клавиши
подходящих единиц измерения, или
- Используя поворотную ручку или
клавиши курсора, изменить полосу
частот канала и подтвердить ввод
нажатием клавиши ENTER.
Для введенной полосы частот канала будет автоматически установлена
подходящая полоса обзора (полоса обзора = 1,2 x полоса частот канала), чтобы
гарантировать правильное измерение мощности в канале.
